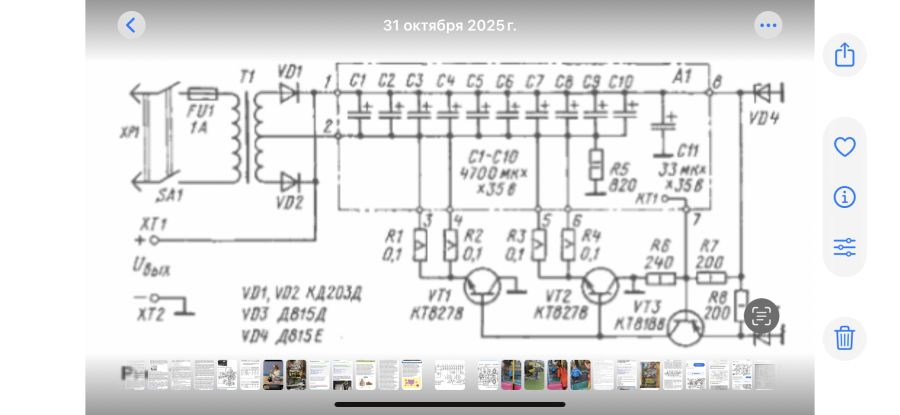

Контрольна Точка - напряжение стабилизации с VD4 через делитель R8, R7, R6 задает режим работы управляющего транзистора VT3. В этой схеме стабилизация выходного напряжение происходит по "минусу" для того, чтобы регулирующие транзисторы VT1, VT2 можно было напрямую (без изолирующей прокладки) крепить на корпус/радиатор.
Стабилитрон подобран на 14 в стабилизации
Напряжение на фильтре больше
Менял номиналы делителя R6R7
Регулирующие не открываются
Без нагрузки на выходе около 12 в
При небольшой нагрузке падает до 0
Недостаточный коэффициент усиления КТ818, и, естественно, не хватает тока в его базу с делителя. Можно поставить подстроечный резистор вместо R6, R7 и, подключив нагрузку к выходу стабилизатора, уменьшать напряжение на базе (на КТ1) относительно земли, т. е. уменьшать величину R6. Ток через VT3 увеличится и, следовательно, увеличится ток баз VT1, VT2. Контролируйте при этом ток в нагрузке и доведите его до требуемого вам. Ток в нагрузке выше установленного приведет к уменьшению выходного напряжения, что защитит вашу нагрузку.
VD3 - формирует опорное напряжение стабилизации этого БП. VD4 задает верхний порог уровня выходного напряжения БП, при достижении которого управляющий транзистор VT3 начнет закрываться и "прикроет" VT1, VT2. Поэтому нужно предварительно подобрать и VD3 и VD4 по напряжению их стабилизации, один ниже, другой выше.
339
Я собирал. Схема Лаповка Я. С. Работает уже 20 лет
При номиналах что по схеме стабилизации нема
А куда подключен контакт 7
Стабилитрон подобран на 14 в стабилизации Напряжение на фильтре больше Менял номиналы делителя R6R7 Регулирующие не открываются Без нагрузки на выходе около 12 в При небольшой нагрузке падает до 0
Делителями напряжение больше 12 в не устанавливается R6 увеличиваем R7 уменьшаем
Григорий спасибо Пробую
Хорошо А какую роль играет VD3 ?
