Конструкция выходного дня

19.01.2019 10:26:11     3063    Юрий - UT6IN

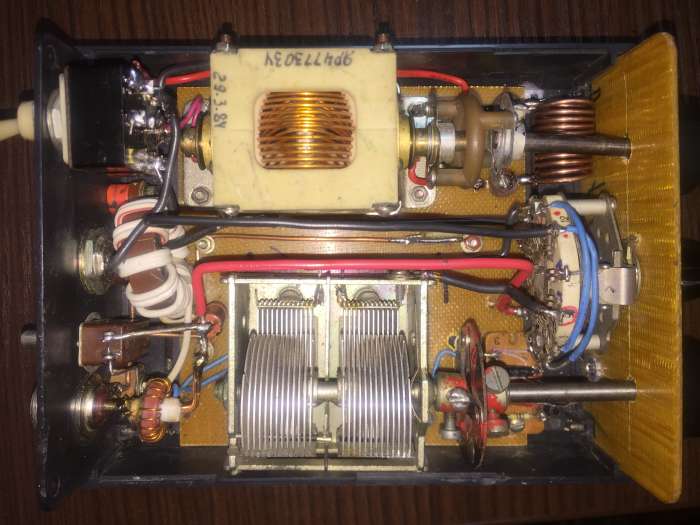

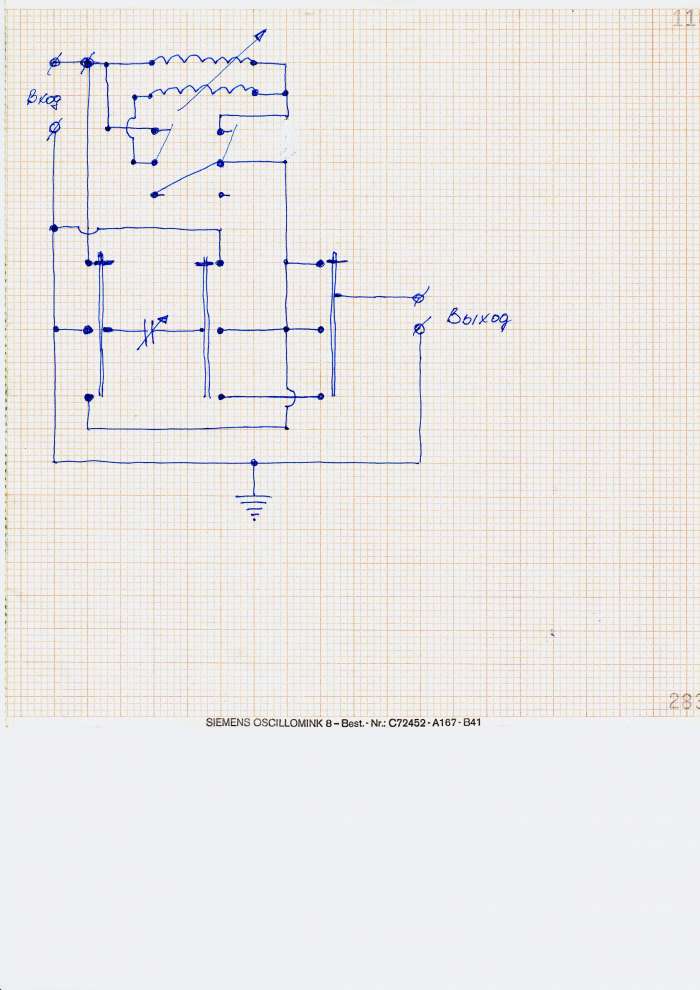

Строит даже случайный кусок провода от 160 до 10м. Добавил трансформатор тока и светодиод для индикации. Ещё добавил под переднюю стенку катушку, которая подключается параллельно вариометру чтобы уменьшить индуктивность на ВЧ, все получилось. А можно вариометр коммутировать галетой, схему прилагаю.
[email protected]
095 603 5205
комментарии: 3   конфиденциально:1
Для того чтоб оставлять комментарии, вам нужно зарегистрироваться и/или войти под своим паролем
19.01.2019 | Юрий

Не продается, просто поделился идеей.

20.01.2019 | Валерий

Неплохо, но схема не полная, точно, что только идея. Для не опытного повторяющего будут затруднения. Приведите плиз полную схему.

20.01.2019 | Юрий

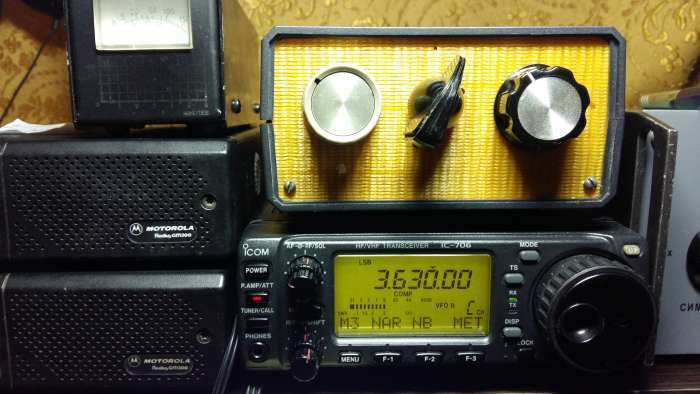

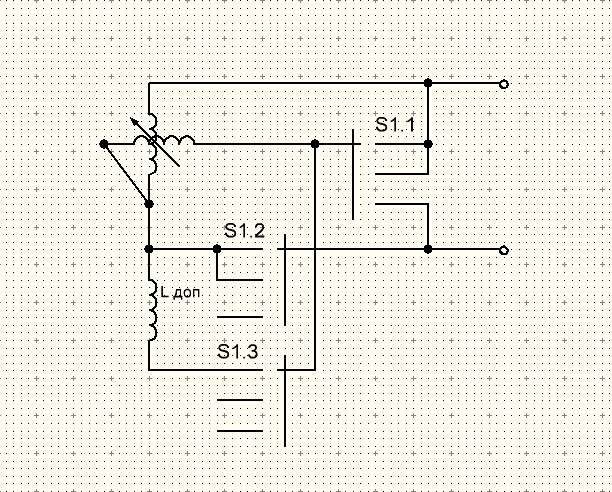

На схеме нет индикатора тока антенны и дополнительной катушки которая подключается на ВЧ диапазонах. Можно схему и так повторять но выше 21мгц. будет плохо строиться. Я выложил фото работающего тюнера.
