"Ukainian Yagi от UY5HF" предлагает вариант КВ антенны "UY-335"

Продам вновь изготовленную КВ антенну "UY-335"

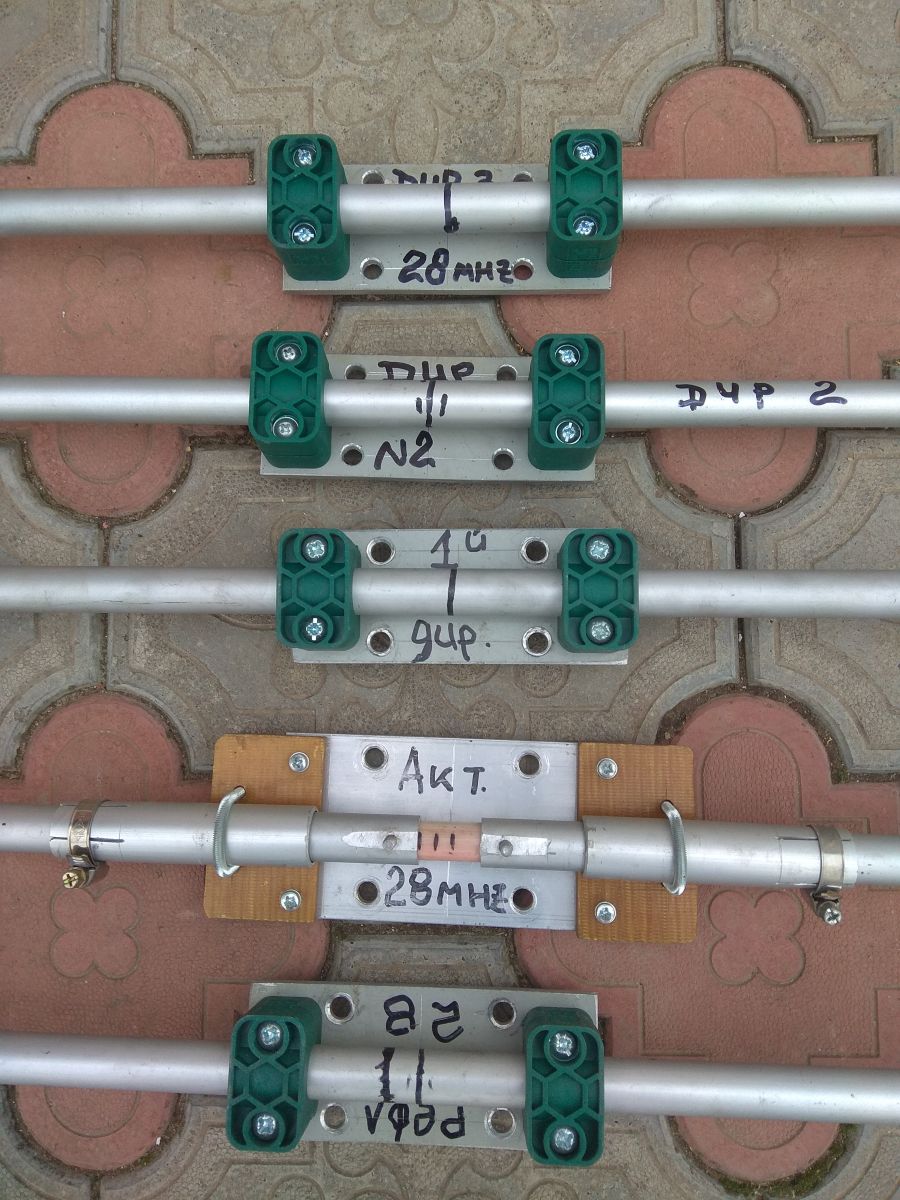

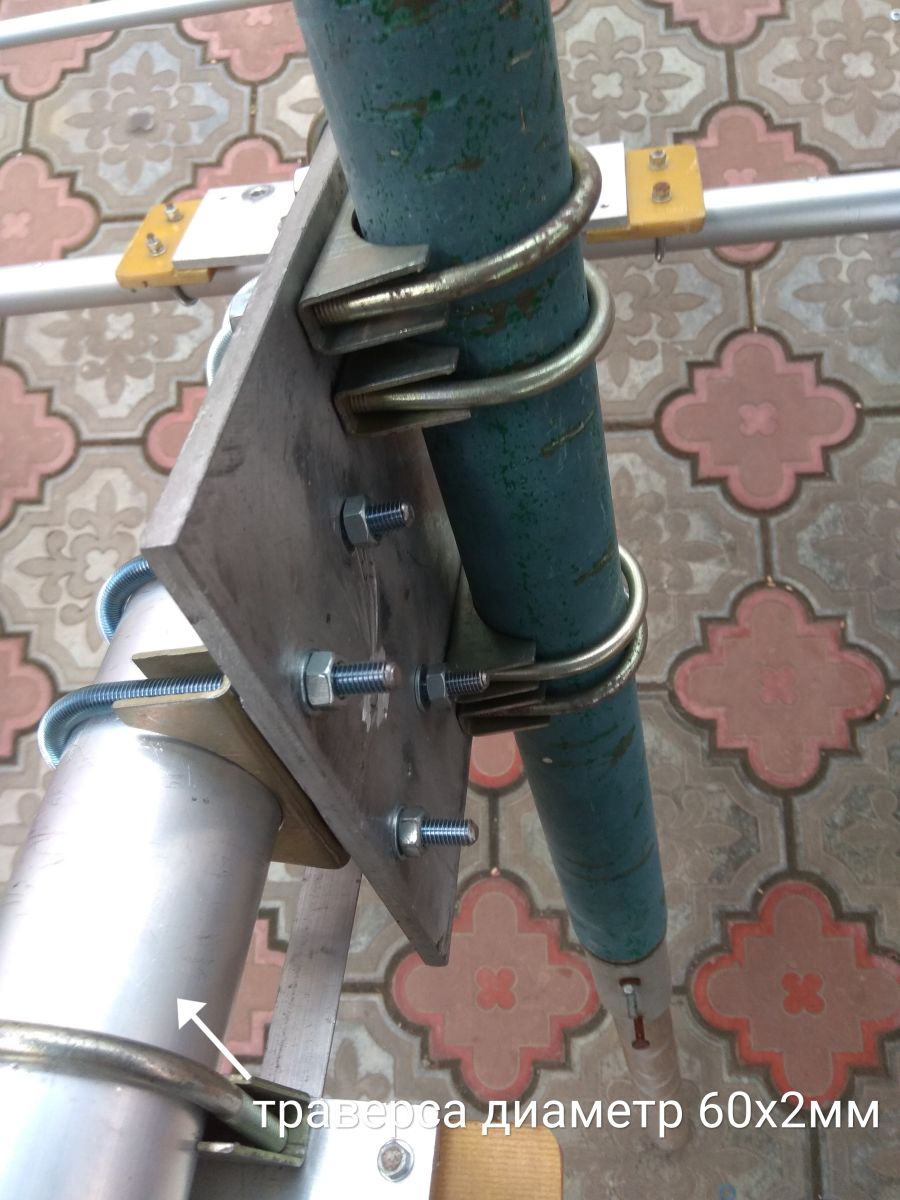

Антенна собрана на траверсе из труб 60х2.5мм общей длиной 6.3 м и имеет 11 полноразмерных элементов на диапазоны 3 эл-та на 20м,+ 3 эл-та на 15м и 5 эл-тов на 10 м.
Цена - пока под вопроcом.
Важной особенностью этой антенны является возможность работы на 17 и 12 метров при наличии антенного тюнера или при работе с усилителем.
Питание антенны осуществляется одним кабелем 50 Ом с применением симметрирующего трансформатора, выполненного в виде кольца из питающего кабеля.

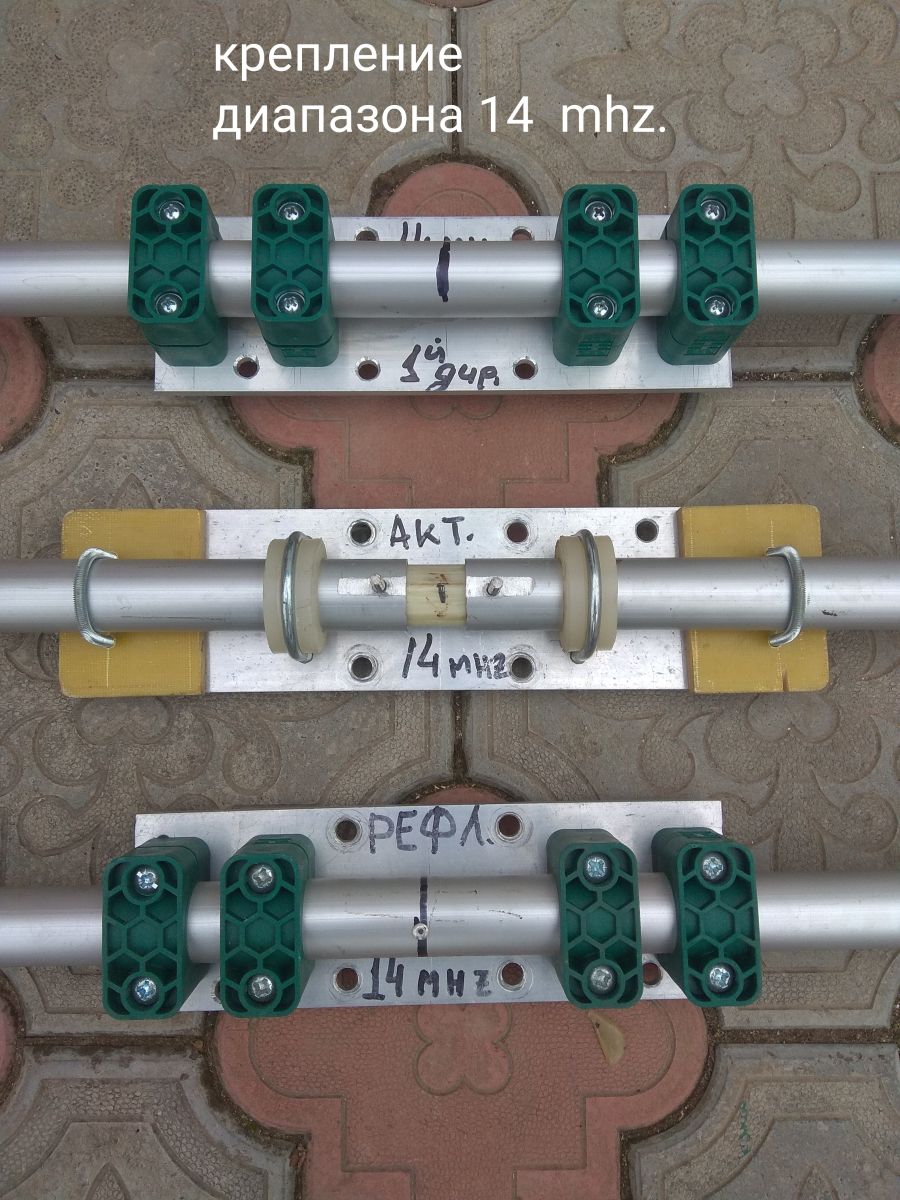

Материал антенны анодированный коррозионностойкий алюминиевый сплав AD31-T5 но средняя часть элемента диапозона 14.0mhz длиной 2.0м и диам. 30х2.0 мм сделана из D16T и ещё внутрь её вставлена труба диам. 25х1.5мм длиной 1.0м что значительно усиливает элемент 14.0mhz.
В комплект поставки входит инструкция по сборке, все основные элементы маркированы.

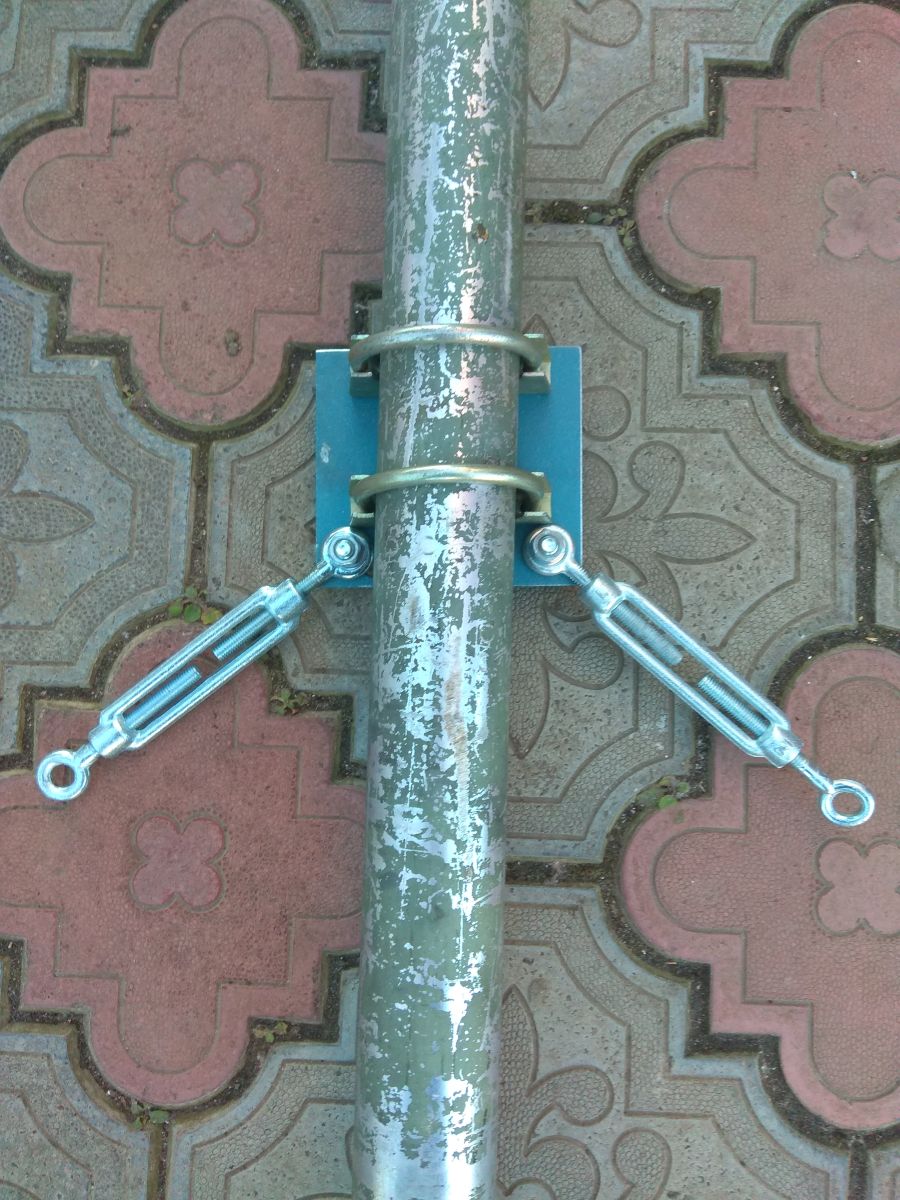

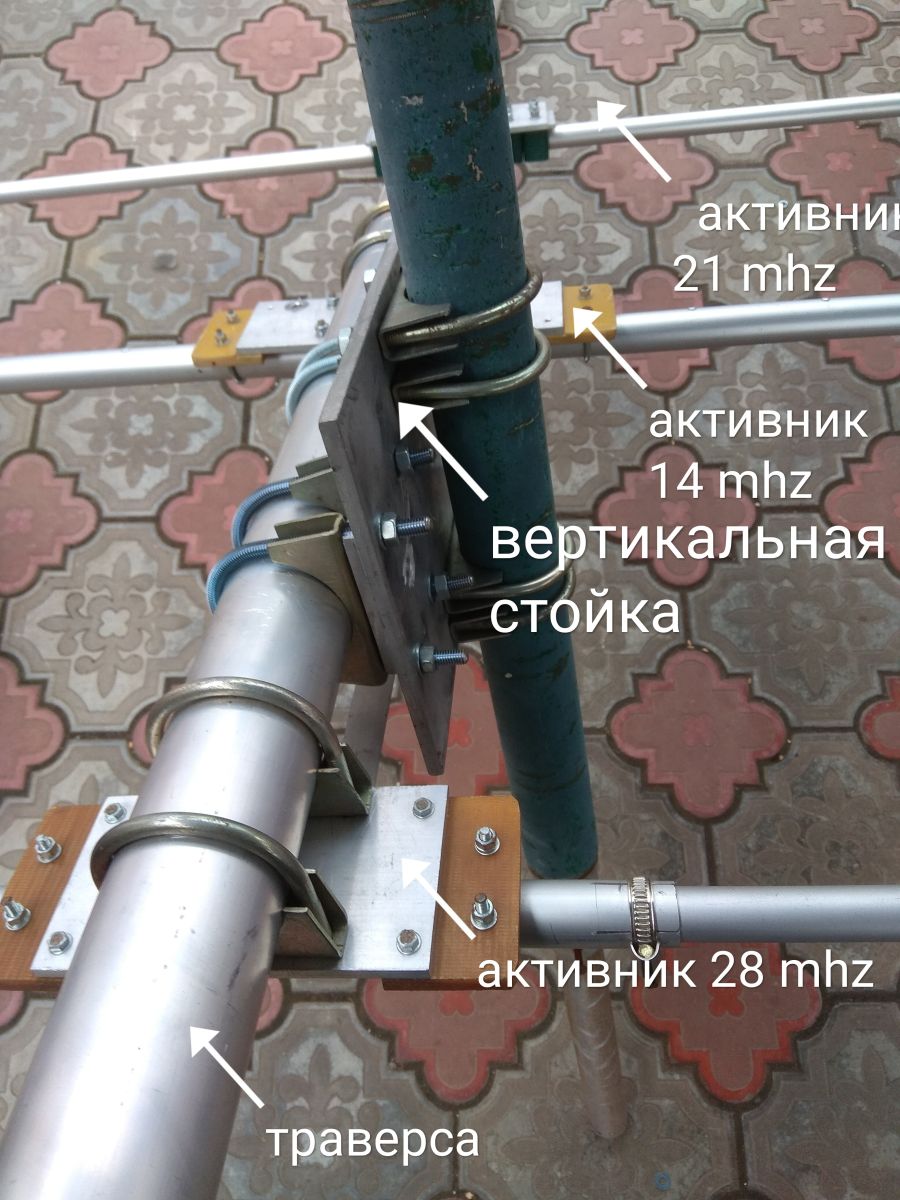

В комплект поставки входят три трубостойки для растяжки в
вертикальной плоскости элементов диапазона 20 м.Растяжки выполненные из проволоки нержавейки и разбиты орешковыми изоляторами.

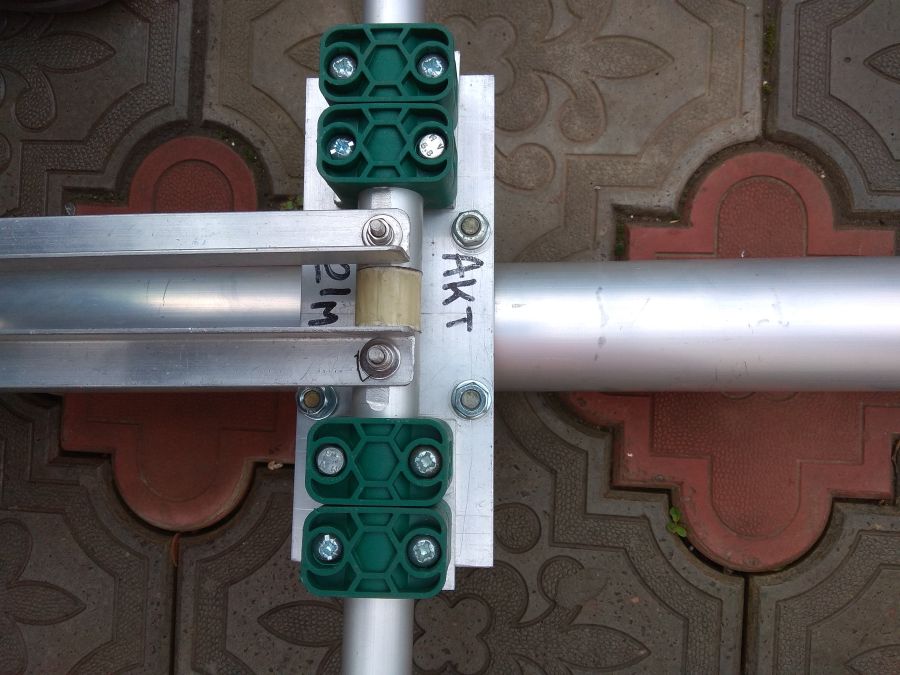

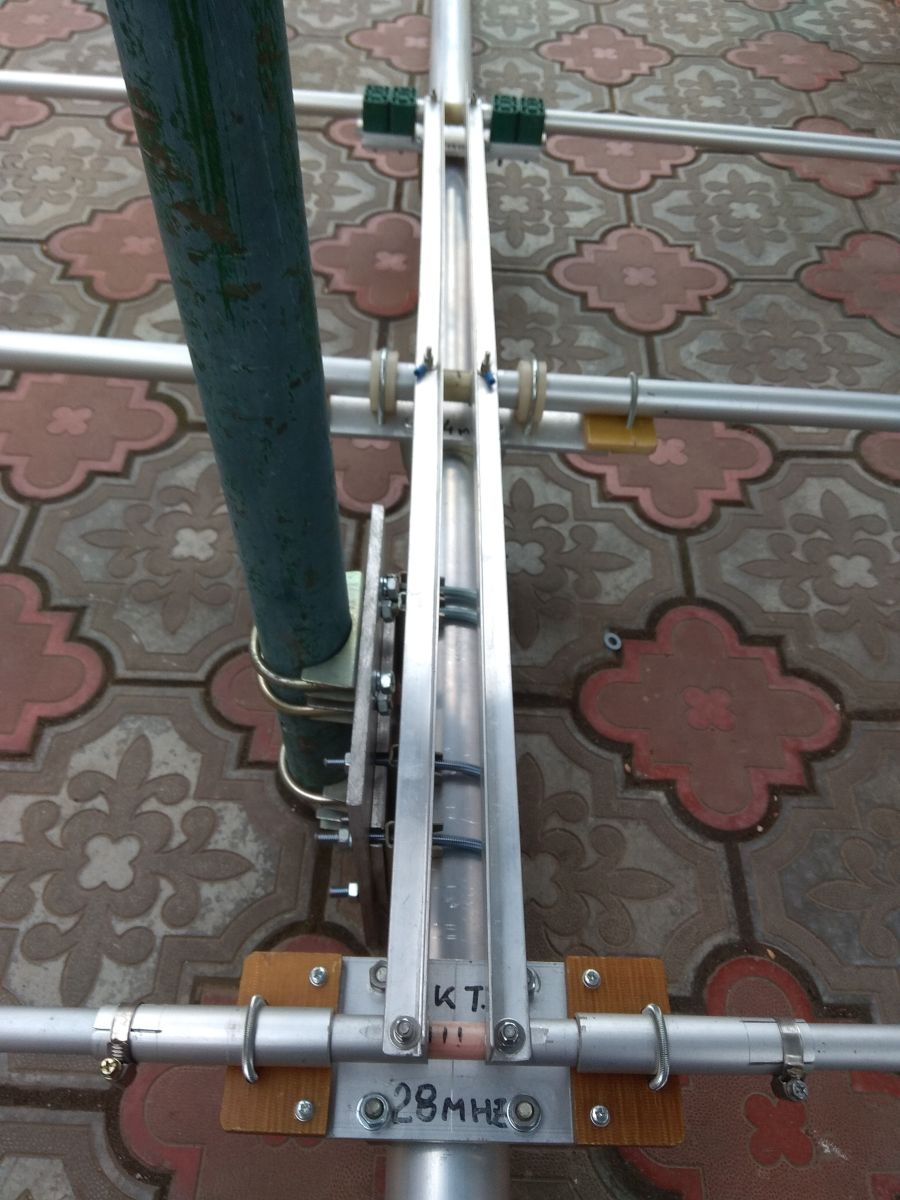

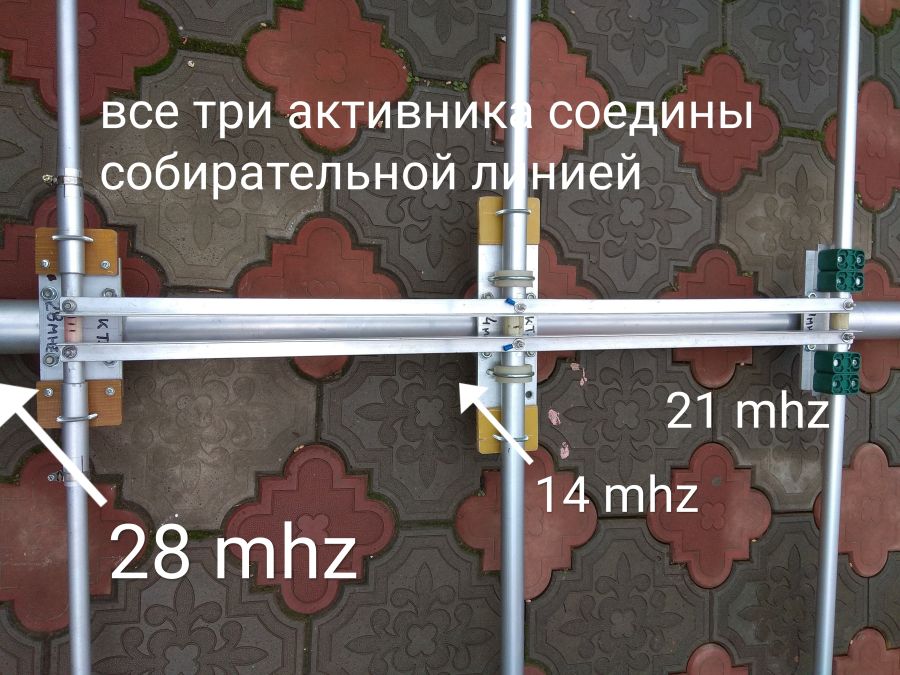

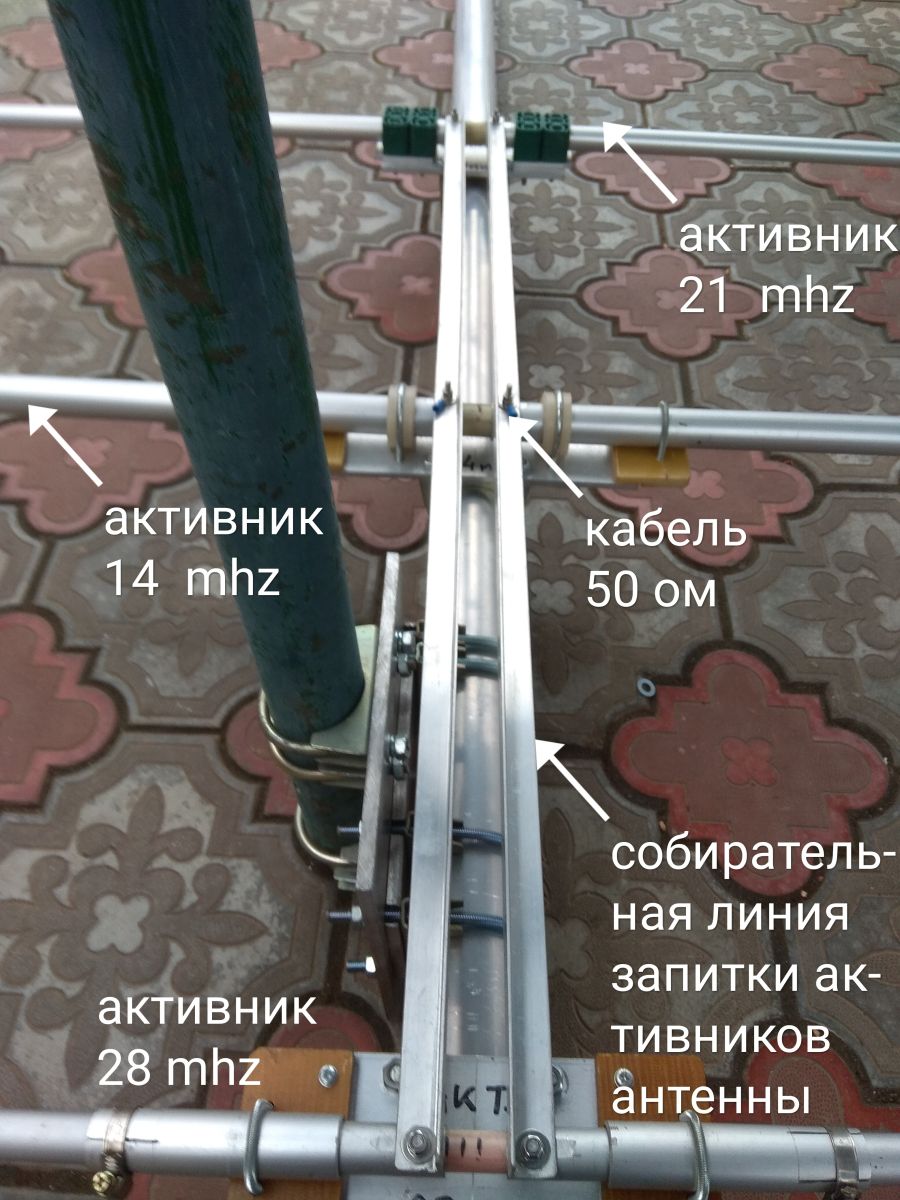

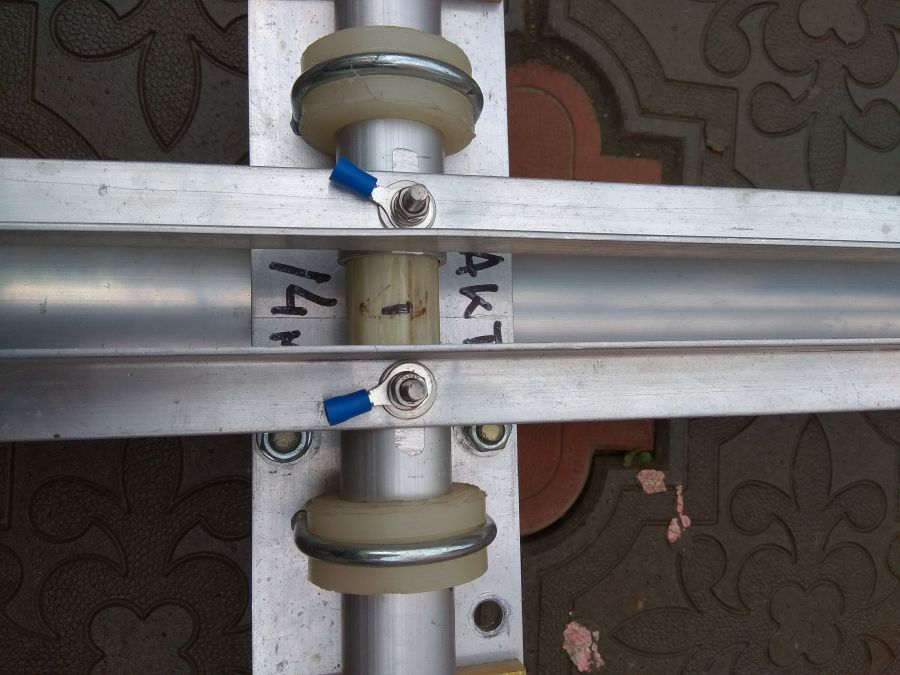

Все три активника соединены собирательной линией.

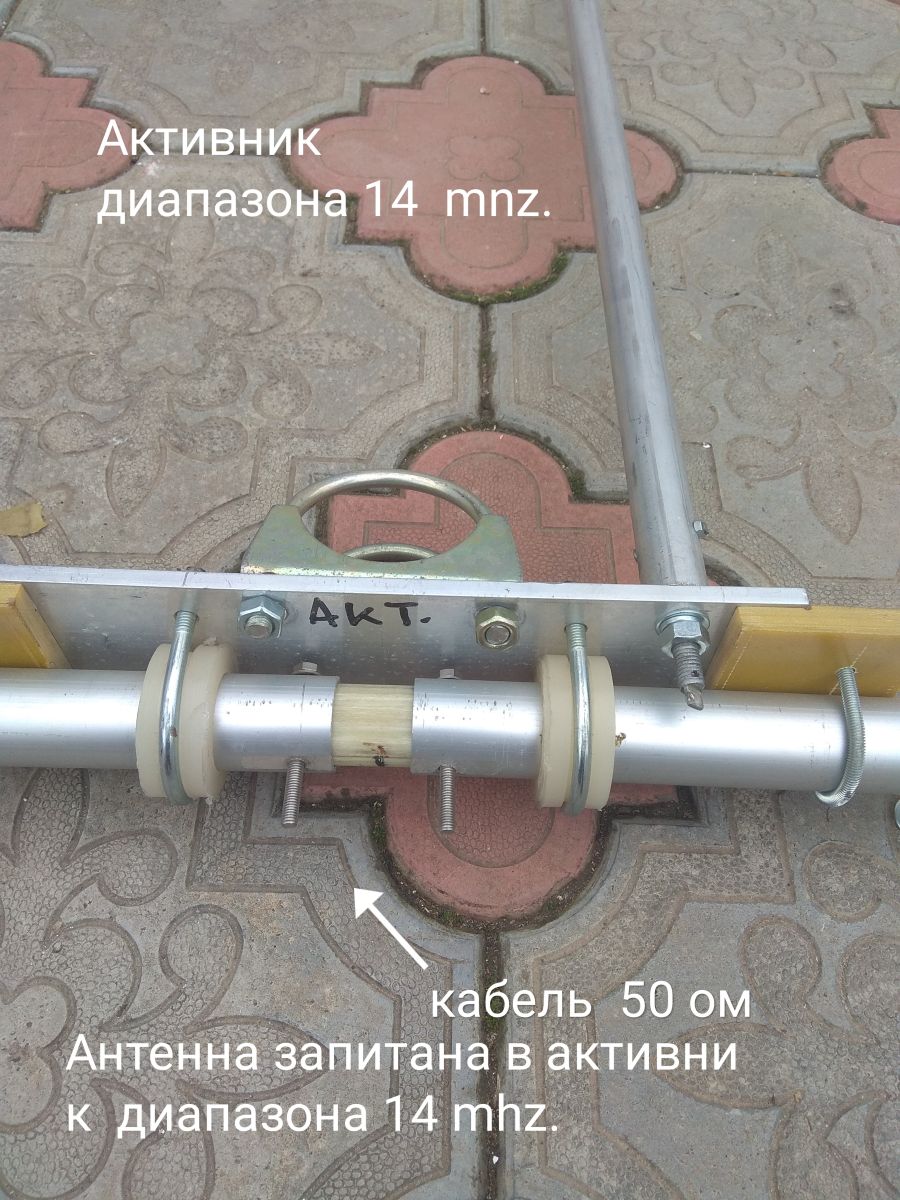

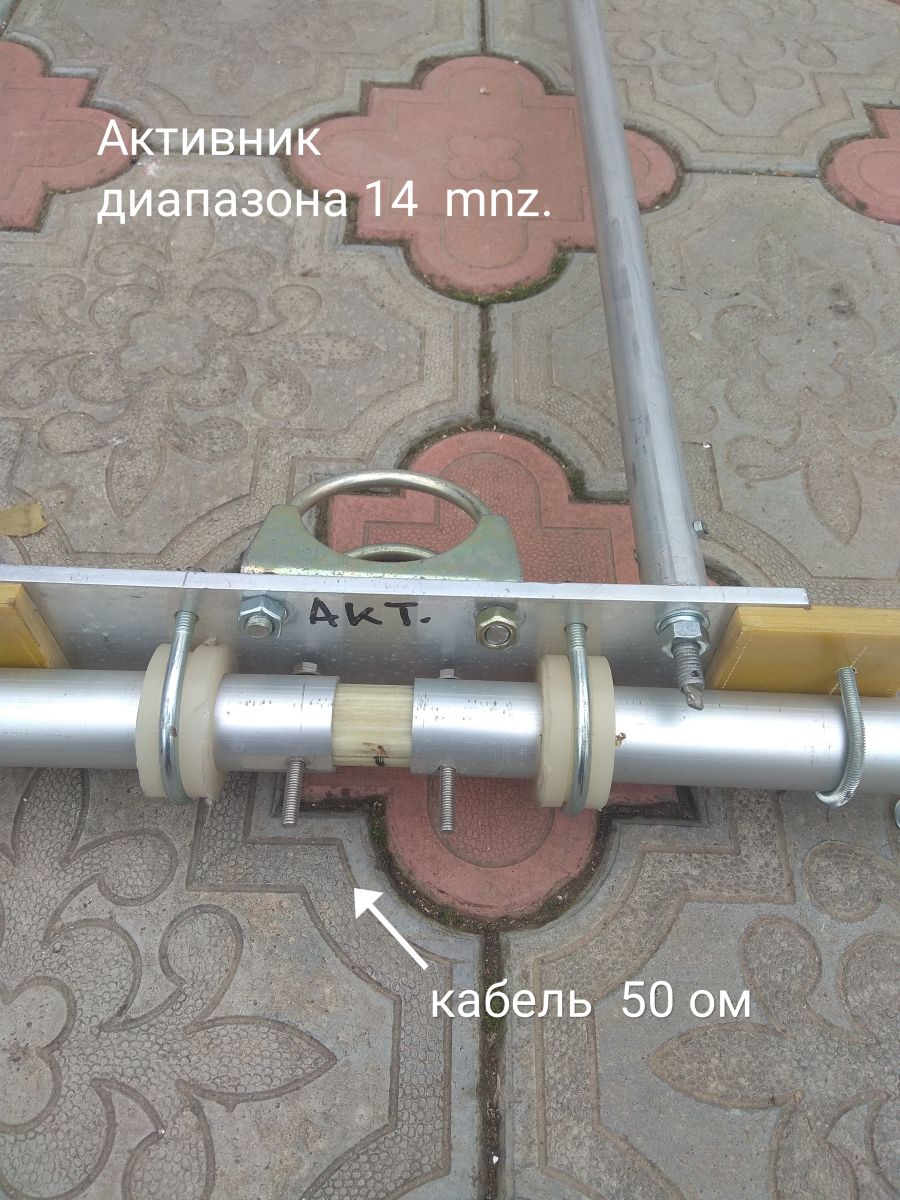

Антенна запитана в активник 14.0mhz/
Технические данные антенны:
Количество элементов…..11 шт.
Тип питания…..переизлучение
Импеданс, Ом…..50
Усиление, dBd…..-5,6-6.5-6.9
Отношение F/B, dB…..22-22-20
Длина траверсы, м…..6.3m
Диаметр траверсы, мм…..56х2.5мм
Максимальный радиус поворота, м…..6.5
Максимальная длина элемента, м…..11,0
Диаметр элементов у основания, мм…..30мм
Вес антенны, кг…..45
Ветровая нагрузка, м/сек 50

Анатолий [email protected] tel. 050-221-83-01
+38-098-763-59-82 вайбер

Видео можно посмотреть здесь:

https://youtu.be/3gfj9ReFzJ4
