Красиво сделан, впрочем, как и все усилители Александра.
Но мощность 4 кило, это вы, маленько, бла-бла)))
Ни лампа, ни контур такую мощность не переварят сколь нибудь долго (ну, хотя бы на CQ в CW полчасика). Разве только "на пике огибающей в SSB" и то под вопросом. При выходной мощности 4 кВт ток первой сетки будет такой, что она превратится в "лохмотья" через пару часов. Детали П-контура не рассчитаны на такую мощность в принципе. Галетный переключатель на 4 кВт должен иметь совсем другую конструкцию и размеры. Реле В1В надежно работают на мощностях до 1, 5 - 2кВт. Все что выше на уже ставить В2В или мощные замыкатели. Тот что на фото как-то "переварит" 1, 5 - 2кВт, но на 4 все это прошьет или проплавит контакты.

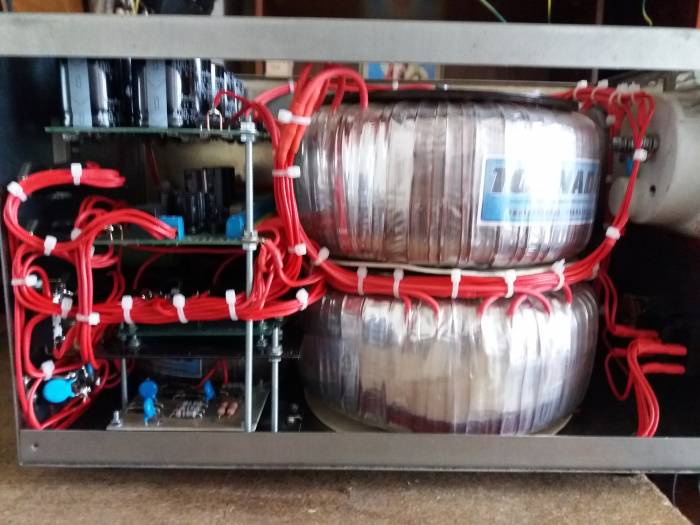

Видно, что вы за основу взяли ваш усилитель на ГУ-43Б и поставили 2 силовых трансформатора. ВЧ часть осталась практически без изменений, а ведь мощность вы заявляете почти в 3 раза выше. . .
Я ни в коей мере не умаляю труд Александра, наоборот, отношусь к нему с большим уважением, но я против, когда желаемое выдают за действительное. . .
Согласен с Андреем
Посмотрите например на усилитель Р-140 как он сделан
Там в контурной системе соединения сделаны мощными
шинами и никаких паёк
1квт и огромный запас надежности
Усилитель сделан хорошо но не на ту мощность которую заявляет автор
У нас привыкли выжимать все соки с ламп а это глупость
Классный усилитель. .! На таком в тесте сутки поработаешь, - в в радиусе 1000 м ни одного больного короновирусом. . . И мыши с тараканами уходят. . .
Это усилитель для картофелевода ССБста
Это точно. . . И колорадские жуки картошку не жрут, и урожай выше. Интересно. . . А картофелеводы после вечера в SSB размножаться ещё могут. . . ?
Супер, респект и уважуха! Глаза бояться, а руки творят ))) По больше талантов, и пора переходить на транзисторный вариант, а так низкий поклон ))
Александр! Не обижайтесь на шутки. Шутки шутками, а усилитель достойный.
Цікаво яка ціна?
Шикарный усилитель. Завидую таким талантам.
