Массив из 8-ми TCXO снижает фазовый шум

27.11.2021 21:13:05     766    Сергій - UR3QJ

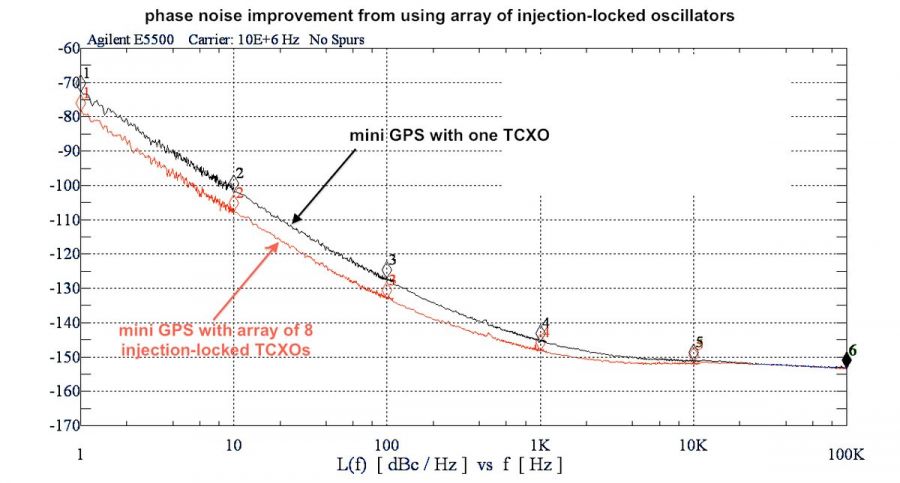

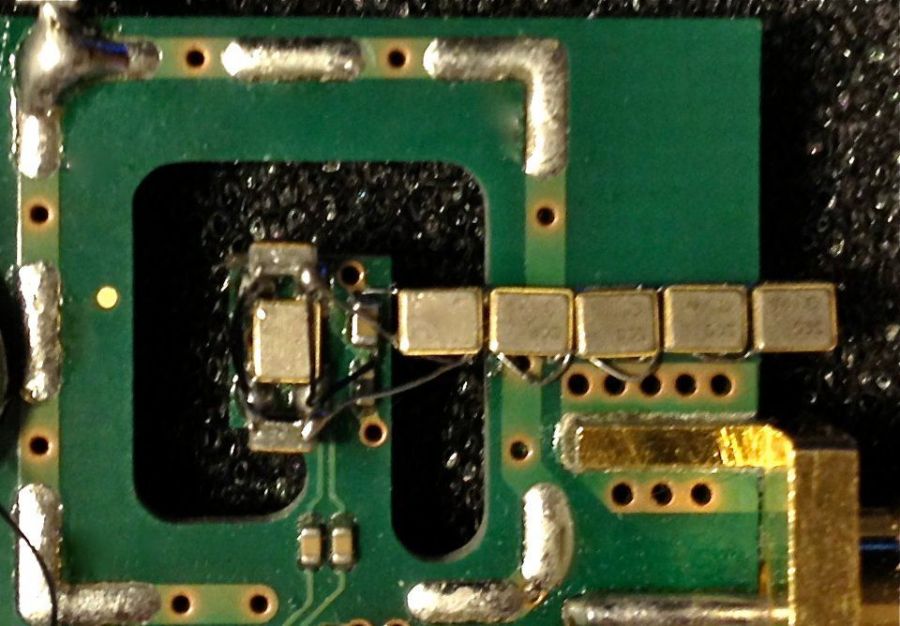

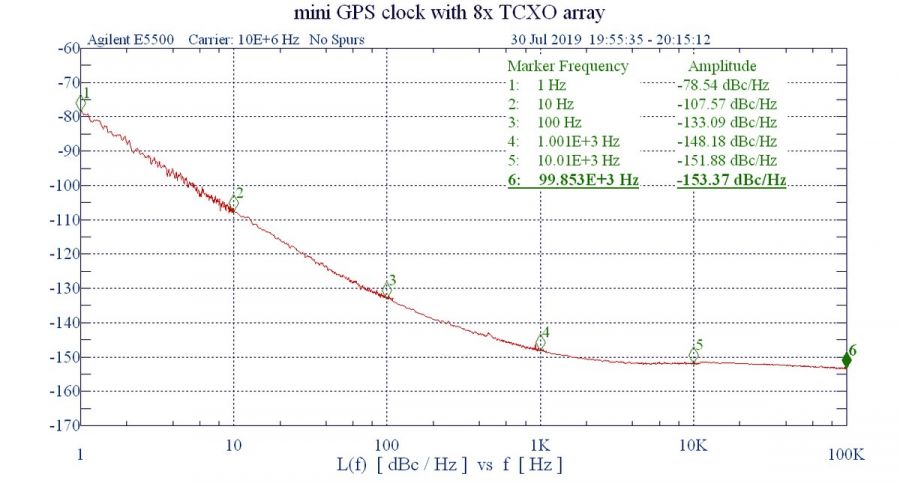

Многим будет полезно узнать про метод снижения фазового шума за счет автодинного затягивания частоты при параллельной работе нескольких генераторов. Эффект недостаточной изоляции встроенного буферного выхода обнаружил знаменитый инженер Leo Bodnar. Как оказалось при соединении выходов кварцованных интегральных генераторов с одинаковой частотой по схеме "монтажное ИЛИ", часть мощности просачивается через встроенный буфер на исходный задающий генератор. Ближайший наглядный аналог из механики - несколько метрономов на одной платформе.
