Ремонт та вiдновлення. Прошивка та програматор Icom IC-F211

05.01.2022 23:11:51     1499    Сергій - UR3QJ

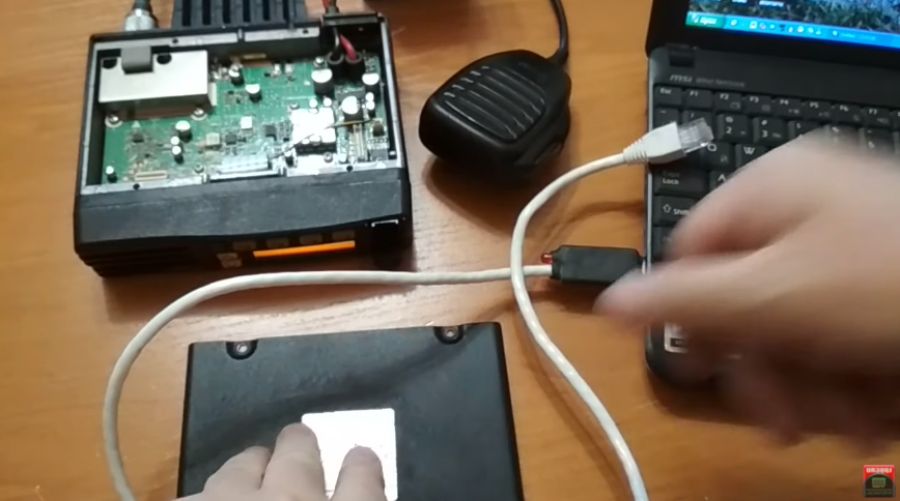

З методикою підняття чутливості та калібрування S-метра апаратів Icom IC-F111/F211 ви можете ознайомитись здесь. Софт програматора, схему програматора та конфiгурацiю з каналами звiдси.

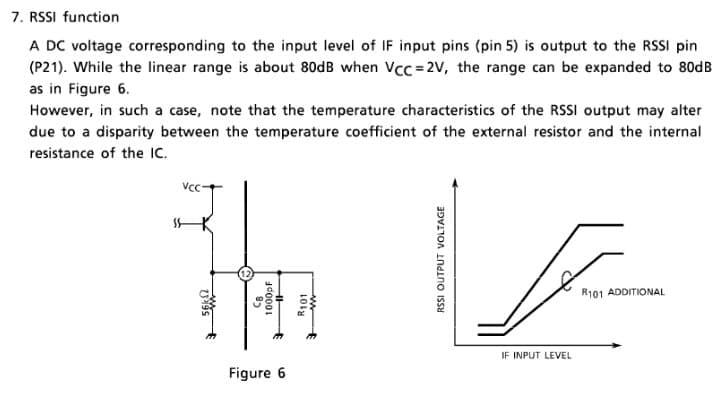

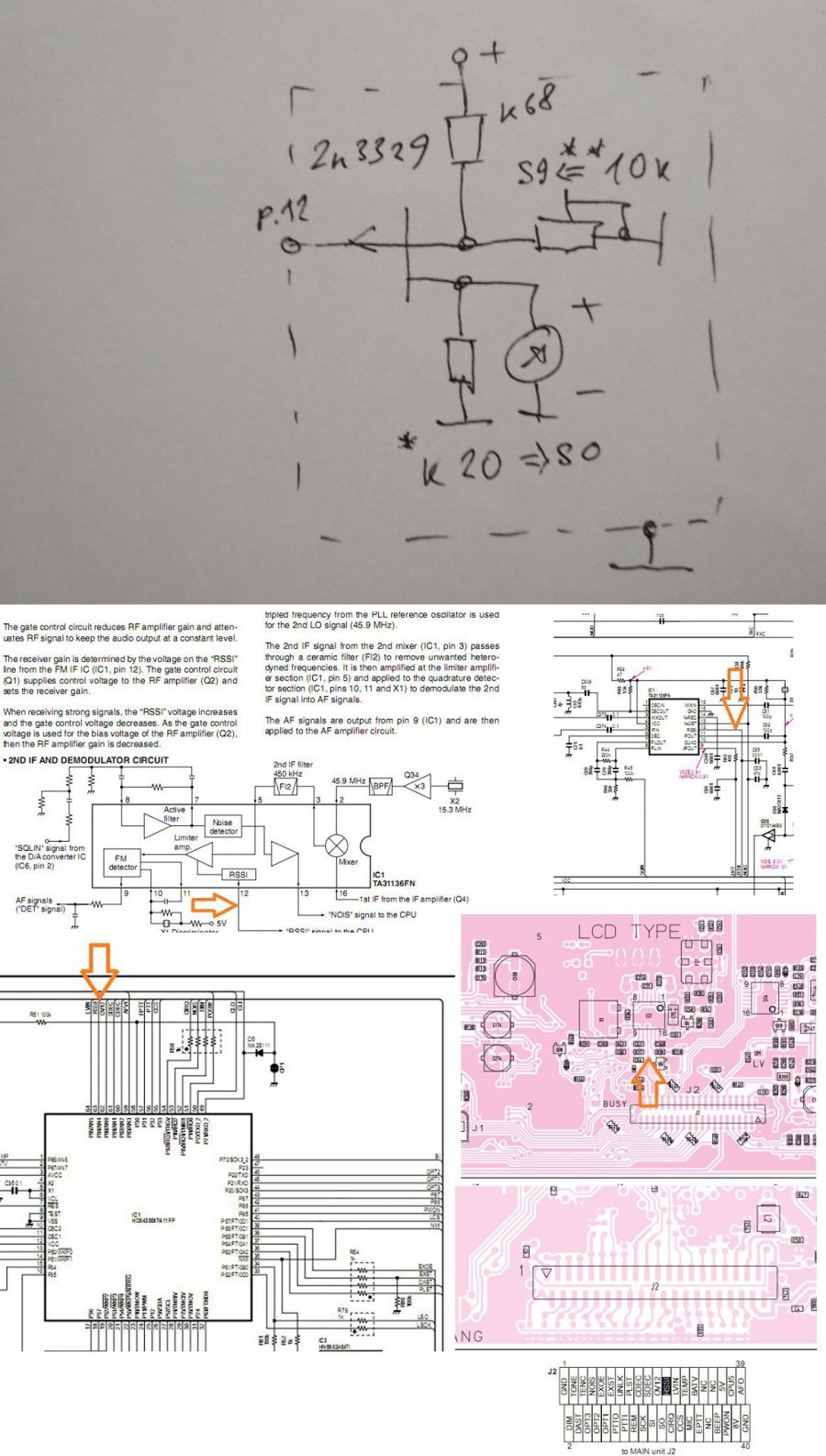

За бажання використовувати зовнішній стрілочний S-метр можна використовувати сигнал RSSI з вив.12 ІМС чм-детектора TA31136 (див. PCB нижче). Де шунт мікроамперметра задає нижню межу (0 балів шкали S-метра), а підлаштування 10k для встановлення верхньої межі шкали S-метра.
