Продам малогабаритный КВ синтезатор SuperVFO_LED

Дополнительная информация: г.Киев [email protected] т.О5О-348-97-1О
Это версия малогабаритного синтезатора SuperVFO_LED со светодиодным индикатором, разработанная А.Радченко UR3ILF и С.Беленецким US5MSQ, также, как и SuperVFO_LСD, предназначена в первую очередь для модернизации устаревших КВ трансиверов (как промышленных, так и самодельных) с механическим переключением диапазонов и классическим раскладом частот преобразования путём простой замены ГПД. Благодаря ряду схемных и конструктивных решений такая замена максимально упрощена и, как правило, не требует механической доработки лицевой панели трансивера. Конструктивно она сводится к замене штатной ЦШ, на синтезатор, верньера на валкодер, а для переключения режимов работы синтезатора используются уже имеющиеся штатные органы управления.
Синтезатор SuperVFO_LED создан на основе микросхемы Si5351 и малогабаритного восьмиразрядного 7-сегментного светодиодного индикатора на драйвере MAX7219. Для управления используется микроконтроллер фирмы Atmel ATmega168. Он позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) с частотой от 0,1 до 160 МГц.
Также в нём предусмотрены:
- расстройка (RIT) в пределах включенного диапазона. При отключении возвратится частота, которая была при включении расстройки.
- две устанавливаемых пользователем и независимых друг от друга частоты опорного гетеродина для работы в телефоне(SSB) и телеграфном (CW) режимах и выдача соответствующих им сигналов управления для переключения режимов тракта ПЧ (SSB/CW).
- программная калибровка опорной частоты Si5351
- устанавливаемых пользователем 4 значения выходного тока синтезатора (2-4-6-8 мА)
- переключаемый шаг перестройки валкодера (энкодера) – 5,10,20, 50,100 и 1000Гц с так называемым интеллектуальным ускорением шага перестройки
- при постоянно нажатой кнопке STEP обзорный режим (режим быстрой, с шагом 10 кГц, перестройки по частоте)
- программный выбор одного из 6 градаций яркости свечения LED индикатора
- на свой вкус активировать или сделать неактивными любые из 9 диапазонов, для этого на диапазонном переключателе запаиваются резисторы только тех диапазонов, которые нужны.
- выбрать тип валкодера: механический или оптический. Синтезатор на применение разных валкодеров - механического енкодера (без трещётки, на 20/24 импульса. Для большей комфортности путём программной обработки фронтов и спадов число импульсов управления увеличивается до 80/96) со встроенной кнопкой. Так же предусмотрена возможность применения и оптического с числом импульсов от 30 до 600 на оборот и отдельной кнопкой переключения шага, под которую, увы, придется делать крепление на передней панели. Скорость поступления импульсов от многоимпульсного оптического валкодера можно понизить в сервисном меню на свой вкус посредством включения программного делителя с коэффициентов деления от 1 до 6.
Поскольку в трансиверах, как правило, уже есть штатный S-метр, да и переключение режима работы CW/SSB и RX/TX производится посредством механических переключателей, фактически уже «индицирующих» включённый режим, то особой необходимости выводить и дублировать эту информацию на индикатор синтезатора нет. Это обстоятельство позволило применить в качестве индикатора малогабаритный однострочный цифровой восьмиразрядный 7-сегментный светодиодный индикатор повышенной яркости. Он выполнен на драйвере MAX7219 и имеет высоту цифр индикации 9,2 мм (цвет индикаторов красный) и обеспечивает хорошую читаемость в разных условиях освещения.
На индикатор выводится только необходимая информация:
- рабочая частота в МГц с точностью до 10 Гц
- индикация включения режима расстройки (Rit) в виде буквы r в конце строки
и её частота в МГц с точностью до 10 Гц
- шаг перестройки валкодера /энкодера в виде всплывающего окна при его переключении кнопкой STEP
Перекрытие рабочих частот сплошное от 0,1 до 30 МГц и разбито на 10 диапазонов: 9 диапазонов любительских и десятый - диапазон обзорный.
Граничные частоты в герцах такие:
160м: Fmin = 100000 : Fmax = 2500000
80м : Fmin = 2500000 : Fmax = 4500000
40м : Fmin = 4500000 : Fmax = 8000000
30м : Fmin = 8000000 : Fmax = 12000000
20м : Fmin = 12000000 : Fmax = 16000000
17м: Fmin = 16000000 : Fmax = 20000000
15м : Fmin = 20000000 : Fmax = 24000000
12м : Fmin = 24000000 : Fmax = 26000000
10м : Fmin = 26000000 : Fmax = 30000000
Обзорный: Fmin = 100000 : Fmax = 30000000
При достижении нижней границы диапазона переходит на верхнюю границу диапазона и наоборот, т.е. диапазоны закольцованы. Частота гетеродина на выходе может быть как всегда выше частоты приёма на величину ПЧ, так и «классика», когда на диапазонах 160-80-40-30 частота на выходе будет равна принимаемая частота + ПЧ, а на 20-17-15-12-10 равна принимаемая частота минус ПЧ.
Форма выходных сигналов гетеродинов - меандр величиной примерно 3,0 В (Up-p).
Потребляемый ток зависит от типа энкодера/валкодера и установленных в меню уровня яркости, количества активных выходов и величины выходного тока Si53515a: с механическим энкодером при средних значениях яркости (3), тока (2) и одном активном выходе не более 90 мА, а при максимальных значения яркости (6), тока (8) и двух активных выходах, нагруженных на сопротивление 51 Ом, не более 155 мА. С оптическим валкодером ток потребления увеличится ещё на 20 мА.
Рекомендуемое напряжение питания синтезатора +11 …+ 13,8 В.
Габаритные размеры 72(Ш)х22(В)х38(Г) мм.
Внешний вид синтезатора SuperVFO_LED показан на фото (уровень яркости установлен 3). Поскольку автоматика баланса белого в моём стареньком фотоаппарате хромает и цвет яркого индикатора он передаёт не точно, фото включенного синтезатора приведены со вспышкой и без неё, но всё равно точно передать не получилось - реальный цвет насыщенней и ярче.
Опыт подключения синтезатора SuperVFO к легендарному трансиверу UW3DI описан здесь https://us5msq.com.ua/forum/viewtopic.php?f=23&t=401

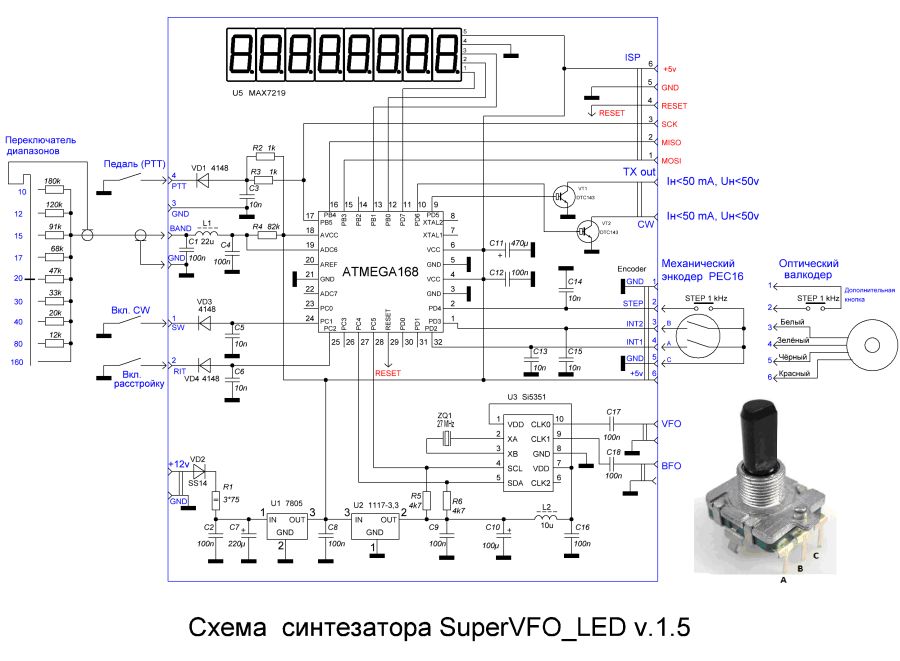

Принципиальная схема синтезатора SuperVFO_LED вместе с типовой схемой внешних подключений показана на рисунке. Её основные особенности:
Для переключения диапазонов служит свободная секция штатного переключателя диапазонов, освободившаяся после удаления ГПД, на которой и распаиваются соответствующие диапазонные резисторы. Причём нужно установить только те резисторы, что соответствуют диапазонам, имеющимся в трансивере.
Управление всеми режимами синтезатора статическое, постоянным потенциалом, т.е. переключение режима производится путём постоянного замыкания на общий провод. Поэтому в качестве показанных на схеме контактов ПЕДАЛЬ (РТТ), Вкл. ТЛГ (CW) и Вкл. Расстройку (RIT) использованы штатные переключатели трансивера. Развязывающие диоды VD1,VD3,VD4 устраняют влияние на работу синтезатора возможных напряжений на этих переключателях. Кнопка выбора шага STEP – та, что встроена в механический энкодер. При использовании оптического валкодера придётся установить на передней панели отдельную не фиксируемую кнопку, например, вместо теперь уже не нужного регулятора расстройки.
В комплект синтезатора SuperVFO_LED входит: полный комплект крепежа, разъёмов для внешних подключений, комплект прецизионных (1%) диапазонных резисторов и руководство пользователя.
Цена синтезатора SuperVFO_LED – 1320 грн.
Его можно доукомплектовать:
- Качественным механическим энкодером (24 импульса, без трещётки, со встроенной кнопкой) - 260 грн
- Оптическим валкодером на 100 импульсов - 800 грн
- Ручкой для валкодера/энкодера:
- А4 черный карболит с указателем с фланцем с металлической вставкой Ф33х15.5мм (D=6 мм) – 40 грн
- A5 черный карболит с указателем с фланцем с металлической вставкой Ф45х20мм (D=6мм) – 60 грн
Подробнее см. https://us5msq.com.ua/forum/viewtopic.php?f=23&t=402&p=10267#p10267
Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться по адресу: [email protected]
Смотрите другие мои объявления, все они актуальны. Ссылка внизу страницы.






Синтезатор SuperVFO_LED создан на основе микросхемы Si5351 и малогабаритного восьмиразрядного 7-сегментного светодиодного индикатора на драйвере MAX7219. Для управления используется микроконтроллер фирмы Atmel ATmega168. Он позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) с частотой от 0,1 до 160 МГц.
Также в нём предусмотрены:
- расстройка (RIT) в пределах включенного диапазона. При отключении возвратится частота, которая была при включении расстройки.
- две устанавливаемых пользователем и независимых друг от друга частоты опорного гетеродина для работы в телефоне(SSB) и телеграфном (CW) режимах и выдача соответствующих им сигналов управления для переключения режимов тракта ПЧ (SSB/CW).
- программная калибровка опорной частоты Si5351
- устанавливаемых пользователем 4 значения выходного тока синтезатора (2-4-6-8 мА)
- переключаемый шаг перестройки валкодера (энкодера) – 5,10,20, 50,100 и 1000Гц с так называемым интеллектуальным ускорением шага перестройки
- при постоянно нажатой кнопке STEP обзорный режим (режим быстрой, с шагом 10 кГц, перестройки по частоте)
- программный выбор одного из 6 градаций яркости свечения LED индикатора
- на свой вкус активировать или сделать неактивными любые из 9 диапазонов, для этого на диапазонном переключателе запаиваются резисторы только тех диапазонов, которые нужны.
- выбрать тип валкодера: механический или оптический. Синтезатор на применение разных валкодеров - механического енкодера (без трещётки, на 20/24 импульса. Для большей комфортности путём программной обработки фронтов и спадов число импульсов управления увеличивается до 80/96) со встроенной кнопкой. Так же предусмотрена возможность применения и оптического с числом импульсов от 30 до 600 на оборот и отдельной кнопкой переключения шага, под которую, увы, придется делать крепление на передней панели. Скорость поступления импульсов от многоимпульсного оптического валкодера можно понизить в сервисном меню на свой вкус посредством включения программного делителя с коэффициентов деления от 1 до 6.
Поскольку в трансиверах, как правило, уже есть штатный S-метр, да и переключение режима работы CW/SSB и RX/TX производится посредством механических переключателей, фактически уже «индицирующих» включённый режим, то особой необходимости выводить и дублировать эту информацию на индикатор синтезатора нет. Это обстоятельство позволило применить в качестве индикатора малогабаритный однострочный цифровой восьмиразрядный 7-сегментный светодиодный индикатор повышенной яркости. Он выполнен на драйвере MAX7219 и имеет высоту цифр индикации 9,2 мм (цвет индикаторов красный) и обеспечивает хорошую читаемость в разных условиях освещения.
На индикатор выводится только необходимая информация:
- рабочая частота в МГц с точностью до 10 Гц
- индикация включения режима расстройки (Rit) в виде буквы r в конце строки
и её частота в МГц с точностью до 10 Гц
- шаг перестройки валкодера /энкодера в виде всплывающего окна при его переключении кнопкой STEP
Перекрытие рабочих частот сплошное от 0,1 до 30 МГц и разбито на 10 диапазонов: 9 диапазонов любительских и десятый - диапазон обзорный.
Граничные частоты в герцах такие:
160м: Fmin = 100000 : Fmax = 2500000
80м : Fmin = 2500000 : Fmax = 4500000
40м : Fmin = 4500000 : Fmax = 8000000
30м : Fmin = 8000000 : Fmax = 12000000
20м : Fmin = 12000000 : Fmax = 16000000
17м: Fmin = 16000000 : Fmax = 20000000
15м : Fmin = 20000000 : Fmax = 24000000
12м : Fmin = 24000000 : Fmax = 26000000
10м : Fmin = 26000000 : Fmax = 30000000
Обзорный: Fmin = 100000 : Fmax = 30000000
При достижении нижней границы диапазона переходит на верхнюю границу диапазона и наоборот, т.е. диапазоны закольцованы. Частота гетеродина на выходе может быть как всегда выше частоты приёма на величину ПЧ, так и «классика», когда на диапазонах 160-80-40-30 частота на выходе будет равна принимаемая частота + ПЧ, а на 20-17-15-12-10 равна принимаемая частота минус ПЧ.
Форма выходных сигналов гетеродинов - меандр величиной примерно 3,0 В (Up-p).
Потребляемый ток зависит от типа энкодера/валкодера и установленных в меню уровня яркости, количества активных выходов и величины выходного тока Si53515a: с механическим энкодером при средних значениях яркости (3), тока (2) и одном активном выходе не более 90 мА, а при максимальных значения яркости (6), тока (8) и двух активных выходах, нагруженных на сопротивление 51 Ом, не более 155 мА. С оптическим валкодером ток потребления увеличится ещё на 20 мА.
Рекомендуемое напряжение питания синтезатора +11 …+ 13,8 В.
Габаритные размеры 72(Ш)х22(В)х38(Г) мм.
Внешний вид синтезатора SuperVFO_LED показан на фото (уровень яркости установлен 3). Поскольку автоматика баланса белого в моём стареньком фотоаппарате хромает и цвет яркого индикатора он передаёт не точно, фото включенного синтезатора приведены со вспышкой и без неё, но всё равно точно передать не получилось - реальный цвет насыщенней и ярче.
Опыт подключения синтезатора SuperVFO к легендарному трансиверу UW3DI описан здесь https://us5msq.com.ua/forum/viewtopic.php?f=23&t=401
Принципиальная схема синтезатора SuperVFO_LED вместе с типовой схемой внешних подключений показана на рисунке. Её основные особенности:
Для переключения диапазонов служит свободная секция штатного переключателя диапазонов, освободившаяся после удаления ГПД, на которой и распаиваются соответствующие диапазонные резисторы. Причём нужно установить только те резисторы, что соответствуют диапазонам, имеющимся в трансивере.
Управление всеми режимами синтезатора статическое, постоянным потенциалом, т.е. переключение режима производится путём постоянного замыкания на общий провод. Поэтому в качестве показанных на схеме контактов ПЕДАЛЬ (РТТ), Вкл. ТЛГ (CW) и Вкл. Расстройку (RIT) использованы штатные переключатели трансивера. Развязывающие диоды VD1,VD3,VD4 устраняют влияние на работу синтезатора возможных напряжений на этих переключателях. Кнопка выбора шага STEP – та, что встроена в механический энкодер. При использовании оптического валкодера придётся установить на передней панели отдельную не фиксируемую кнопку, например, вместо теперь уже не нужного регулятора расстройки.
В комплект синтезатора SuperVFO_LED входит: полный комплект крепежа, разъёмов для внешних подключений, комплект прецизионных (1%) диапазонных резисторов и руководство пользователя.
Цена синтезатора SuperVFO_LED – 1320 грн.
Его можно доукомплектовать:
- Качественным механическим энкодером (24 импульса, без трещётки, со встроенной кнопкой) - 260 грн
- Оптическим валкодером на 100 импульсов - 800 грн
- Ручкой для валкодера/энкодера:
- А4 черный карболит с указателем с фланцем с металлической вставкой Ф33х15.5мм (D=6 мм) – 40 грн
- A5 черный карболит с указателем с фланцем с металлической вставкой Ф45х20мм (D=6мм) – 60 грн
Подробнее см. https://us5msq.com.ua/forum/viewtopic.php?f=23&t=402&p=10267#p10267
Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой.
По вопросу приобретения обращаться по адресу: [email protected]
Смотрите другие мои объявления, все они актуальны. Ссылка внизу страницы.







Для UW3DI подходит?
Для uw3di нада на три входа. все остальное бред.
Доброго дня вам. Для трансивера "Клопик" подходит??? Удачи.
СПАСИБО!
Доброго дня! Сергей наверное ошиблись. 1-я ПЧ фиксированая диапазонными кварцами.
