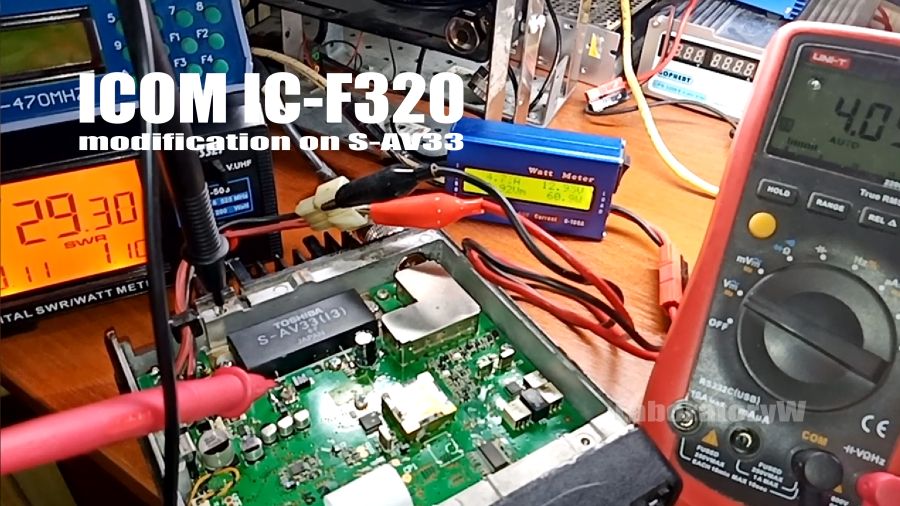

Ремонт та вiдновлення. RF-модуль S-AV33 у черговий Icom IC-F320
393Дополнительная информация: raxp2.blogspot.com (по запрошенню)
Всі питання на пошту [email protected]
У польових умовах не завжди можна знайти лінійний стаб для початкового обмеження напруги ланцюга зміщення в апаратах де це змiщення перевищує максимально допустиме для нового RF-модуля, тому цей метод з триммером підійде за обмеженого вибору або запасу комплектуючих. Потрібно враховувати наступне:
1. Початкове регулювання повинно проводитись на ХХ без підключеного зміщення, виставивши мінімальний безпечний рівень 2.5V.
2. Грубе налаштування в робочому режимі проводиться при підключеному зміщенні з урахуванням загального падіння напруги на дільнику та внутрішніх ланцюгах RF-модуля. Триммер підкручуємо повільно, контролюючи зростання напруги до допустимого рівня максимальної вихідної потужності на еквіваленті, люфтів тримера не повинно бути. Після чого фіксуємо його регулятор краплею еластилу.
3. Тонке налаштування інших рівнів потужності проводимо з інженерного меню.
Все про антени, MESH мережi на Lora, РЕБ та РЕР
1. Початкове регулювання повинно проводитись на ХХ без підключеного зміщення, виставивши мінімальний безпечний рівень 2.5V.
2. Грубе налаштування в робочому режимі проводиться при підключеному зміщенні з урахуванням загального падіння напруги на дільнику та внутрішніх ланцюгах RF-модуля. Триммер підкручуємо повільно, контролюючи зростання напруги до допустимого рівня максимальної вихідної потужності на еквіваленті, люфтів тримера не повинно бути. Після чого фіксуємо його регулятор краплею еластилу.
3. Тонке налаштування інших рівнів потужності проводимо з інженерного меню.
