DUC/DDC Brick2 SDR трансивер Hermes Lite 1-60Mhz
8375Дополнительная информация: Telegram канал: https://t.me/hermes_lite2 Разработка печатных плат усилителей, приемо-передающей аппаратуры и не только. Мой Блог https://linoobs.com.ua/
Трансивер Brick2 SDR это готовое устройство, которое поможет попасть в мир прямой оцифровки DDC/DUC с интерфейсом Ethernet.
Приемники и передатчик выполнены по технологии прямой оцифровки. AD-преобразователь (АЦП и ЦАП) имеет длину слова 14 бит. Это приводит к превосходному значению MDS -130 дБм (при полосе 500 Гц). Как видимый результат этой передовой цифровой технологии, пользователю доступен диапазон ширины спектра до 384 кГц. Диапазон частот приемника от 30 кГц до 60 МГц. Для удовлетворения исключительно высоких требований установлен опорный тактовый генератор 10 МГц (TCXO).
Усилитель мощности выполнен на полевых транзисторах RD16HHF1, выходная мощность составляет максимум 15 Вт в диапазоне от 160 до 6 м, что более чем достаточно для QRP связи или раскачки внешнего усилителя мощности. 7 фильтров нижних частот для диапазона 160–6 м и 1 фильтр верхних частот. Полное перекрытие по частоте.

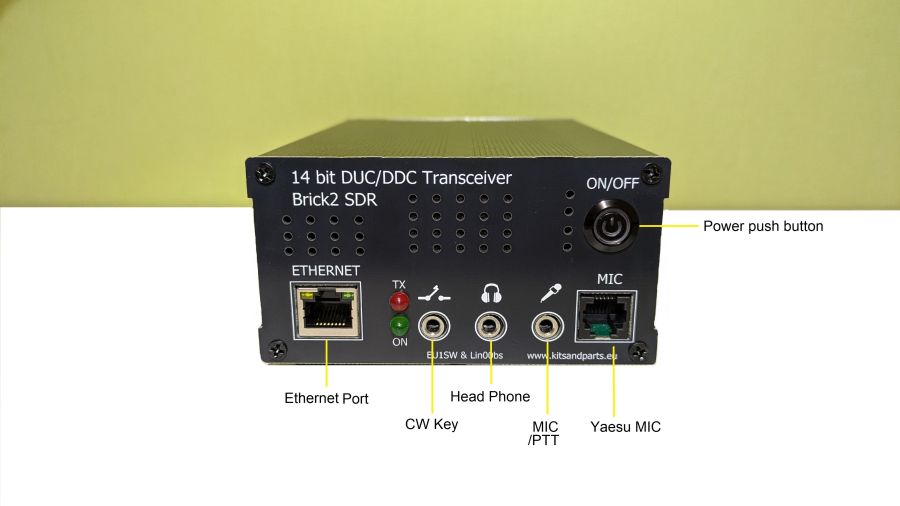

Отдельный 14-битный АЦП, 14-битный ЦАП. Работает с управляющими программами PowerSDR mRX, Thetis, Quisk и другими с протоколом 1, панорама 48-384 кГц, LNA, ATT, аудиокодек, гнездо для микрофона (MH-48, MH-42b), динамик. КСВ мост позволяет отображать мощность и КСВ в программе.

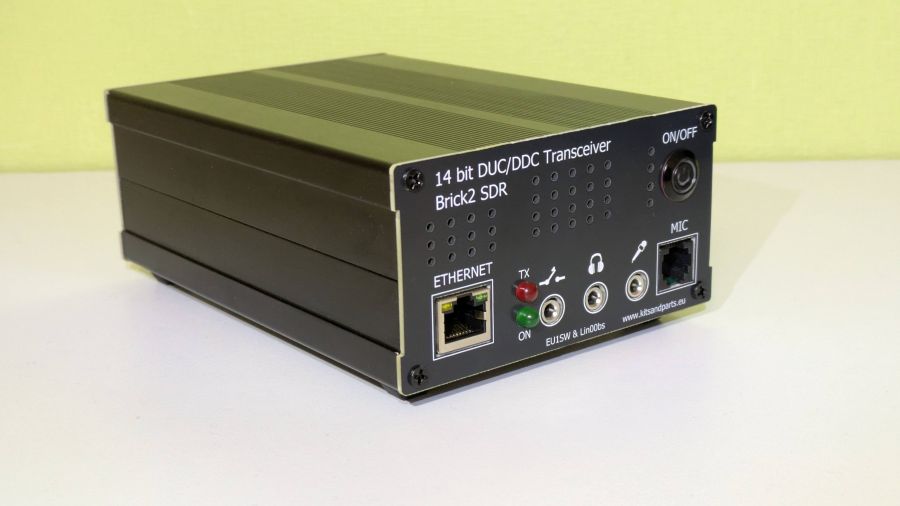

Для связи с персональным компьютером используется интерфейс Ethernet и работает в домашней локальной сети. Передача звука и управление работает как на самом устройстве, так и удаленно, дополнительно кроме кабеля Ethernet никаких проводов прокладывать нет необходимости, можно забросить на чердак и продолжать пользоваться на рабочем месте. Используя этот трансивер Вы получите все преимущества прямой цифровой обработки сигналов, недоступные для классических трансиверов.
Основные характеристики:
Чувствительность приемника -130 dBm в CW 500 гц
Панорама регулируемая 48-384кГц
Любой вид модуляции (АМ, ЧМ, SSB, CW, DIGI, RTTY) зависит от программы управления
телеграфный ключ
7 ФНЧ + 1 ФВЧ
УВЧ на MMIC +20 dB
Переключаемый Аттеньюатор 0-30 dB
звуковая карта + УНЧ + тангента
стабилизация частоты TCXO
КСВ мост
и еще много полезного и удобного.
Усилитель мощности выполнен на полевых транзисторах RD16HHF1, выходная мощность на диапазонах 160-6м до 15 Вт.
Полное перекрытие по частоте прием и передача.
Размеры корпуса 150*100*55мм.

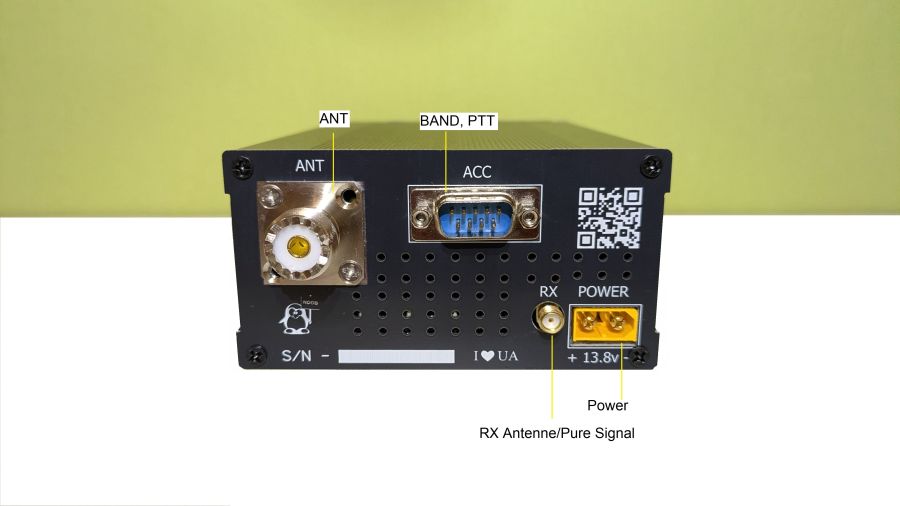

Гнездо для управления внешник усилителем мощности (ACC). Шифратор диапазонов BCD (Yaesu, Elecraft, etc.) + USART (hardrock 50) + Voltage output (ic-705, xiegu amp), сигнал PTT, для управления внешним усилителем.
Технические Характеристики:
Диапазон частот: 1 – 60 Мгц
Виды модялции: SSB, CW, DIGI, RTTY
Подводимая выходная мощность: до 15 Вт

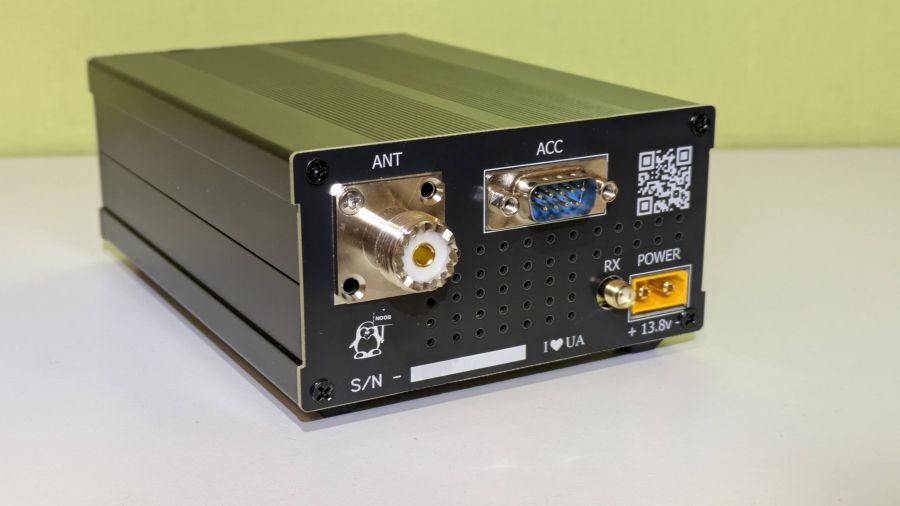

Антенный разъемы: SO-239
Напряжение питания 13 В
Максимальный ток при передаче 5 А
Размеры – ш х г х в (мм): 150x100x55
Вес (кг.): 0,750
Поставляется в комплекте:
Готовое устройство
Провод питания
Цена: 22000 грн
Приобрести в европе: www.kitsandparts.eu
Все вопросы в Телеграм канале https://t.me/hermes_lite2
