Синтезатор UR3IGR

Предлагаю КВ синтезатор для самодельных трансиверов и радиоприёмников .
Диапазон частот 1мгц - 31мгц на любом из выходов(это програмные константы - ограничители, по заказу можно до 160 мгц - паспортные данные
Si5351).

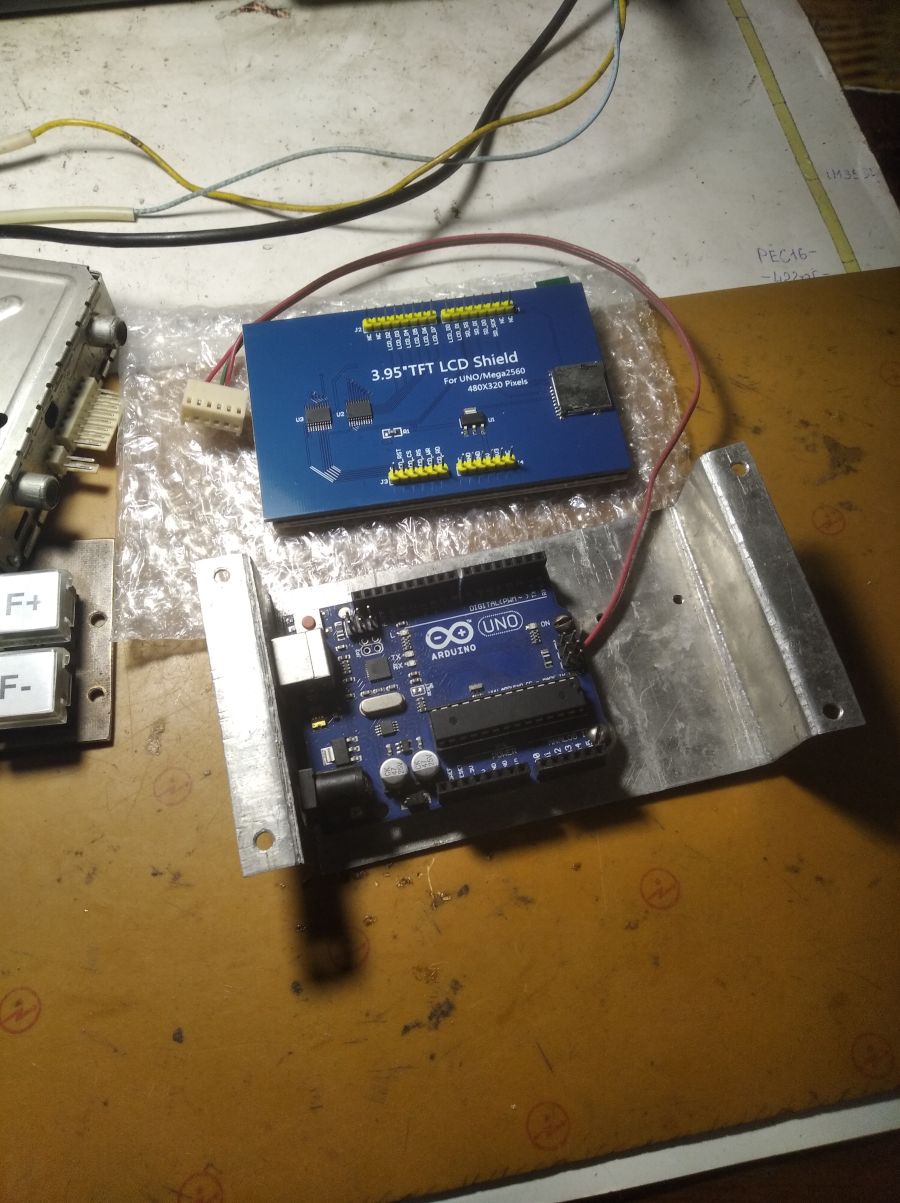

Дисплей выполнен на ардуиновских шилдах ARDUINO_UNO и 3.95"TFT LCD
Shield.

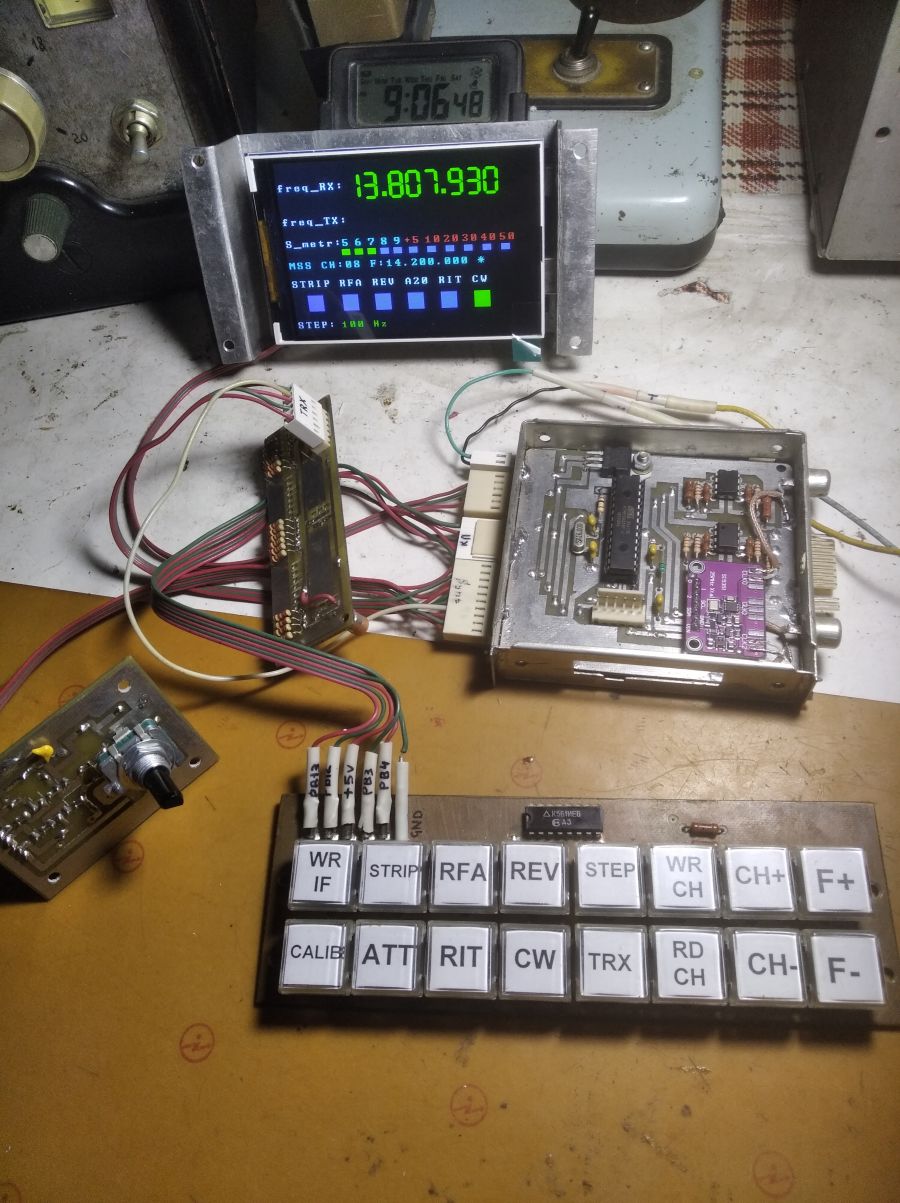

Контроллер управления выполнен на Atmega 328P в экранированном корпусе как на фото.
Шаг перестройки 10гц ,100гц ,1кгц ,10кгц ,100кгц , 1мгц.

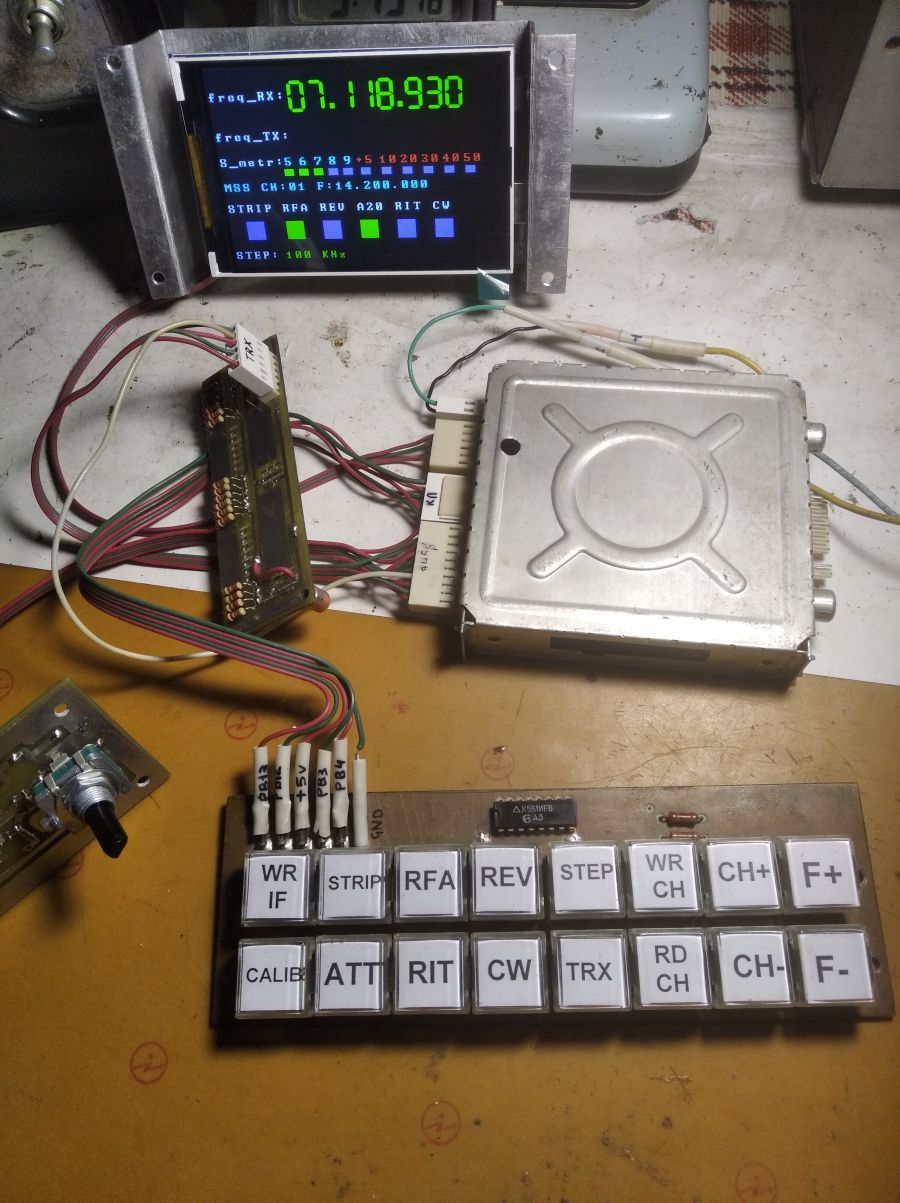

Клавиатура ,Энкодер а также Дисплей можно использовать от син-та
Иванова RD3AY(по заказу) как на фото.
Синтезатор выдаёт сигнал ГПД(CLK0) ,сигнал опорной ПЧ(CLK2) - есть
переключение USB LSB, а также сигнал несущей передатчика(CLK1) -
можно использовать для АМ .
Сигнал ГПД можно умножить на 2(по заказу).
Режим RIT позволяет работать с любым разносом приём - передач 1- 31мгц.
Имеется 10 каналов памяти частот(можно сделать больше - по заказу).
На дисплей выводится: Частота приёма ,частота передачи(подсвечивается красным при нажатии тангенты),S - метр выполнен кубиками(плюсы подсвечиваются красным).
В строку сообщений выводятся показания КСВ - метра(в процентах).
В самой нижней строке экрана большими квадратами показаны сигналы
управления трансивером такие как :LOCK - блокировка клавиатуры,
RFA - включение-выключение обводного УВЧ,REV - реверс боковой,
A20 - включение аттенюатора,RIT - режим расстройки,CW - режим телеграф.
Все эти сигналы а также код выбора диапазона ДПФ выводятся на плату
управления трансивером уровнями 0 - 5в.

Один из таких синтезаторов был установлен в трансивер RA3AO(есть вариант программного обеспечения под данный транс).

цена девайса 2300 грн.
