КХ Трансівер SW2020
12502Дополнительная информация: Всі питання електронною поштою [email protected] Замовлення по телефону/вайберу/телеграму і таке інше не приймаю. Не передзвонюю, не треба скидувати на електронку свій номер телефону з натяком "передзвони". Тільки електронна пошта. Хочете замовити - пишіть одразу куди і чим відправити, і як бажаєте сплатити.
Є в наявності один SW2020 (зібраний на свіжих платах SW2025).

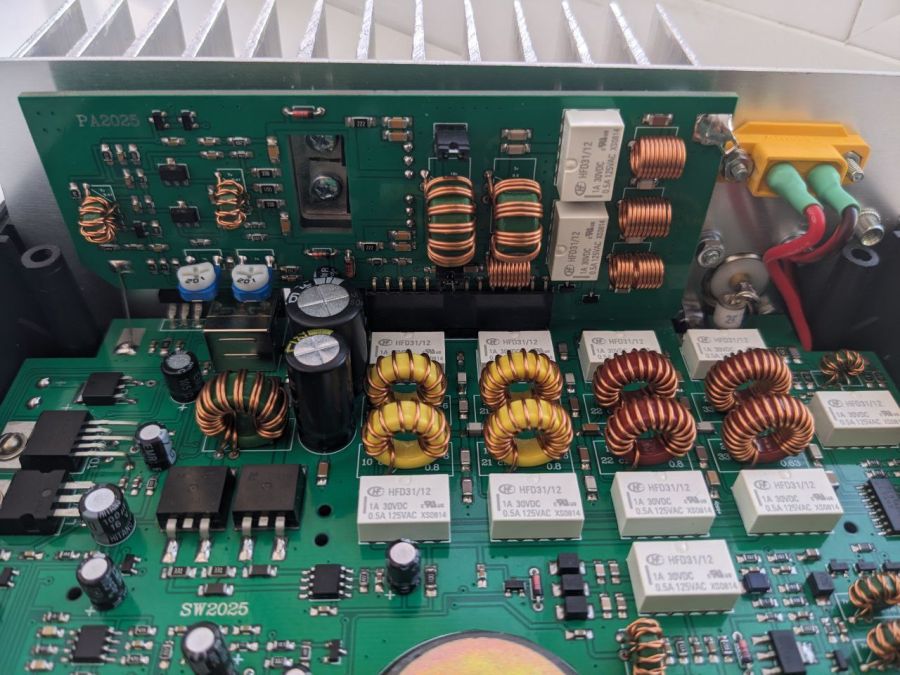

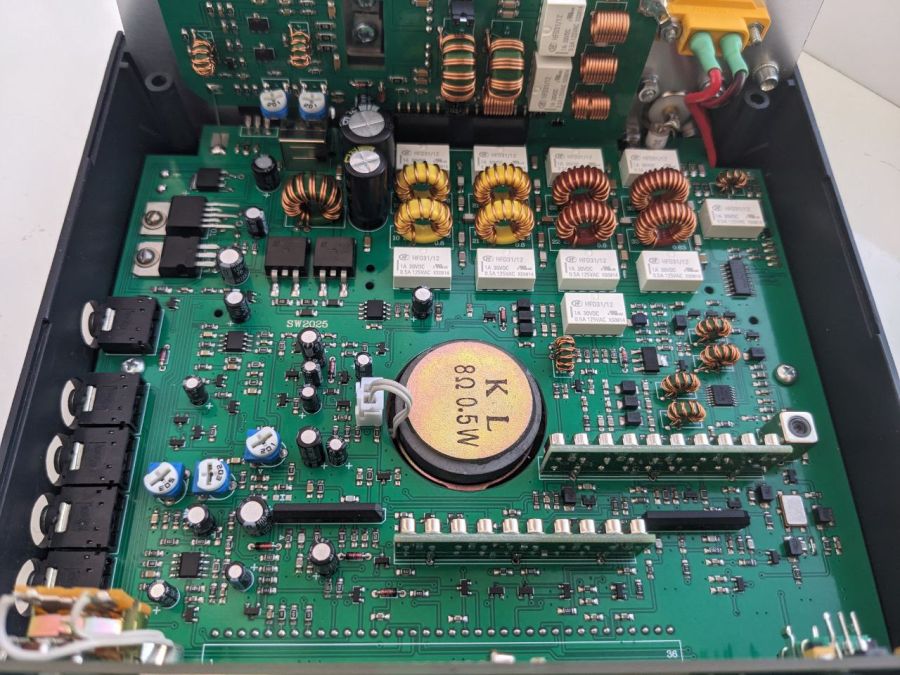

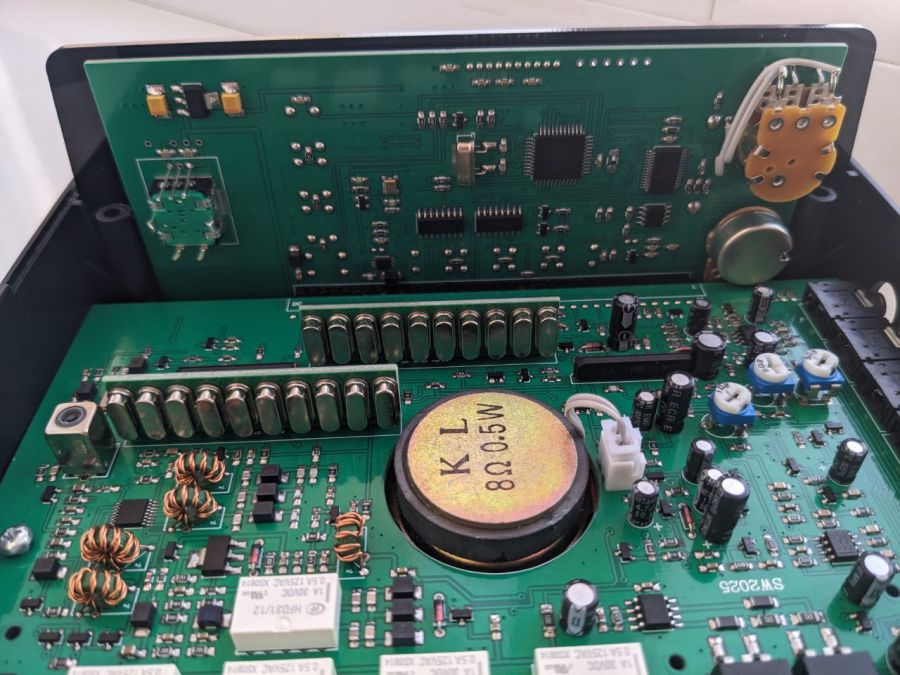

Що нового на платах SW2025?
1. Захист від переполюсовки на P-канальному MOSFET.
2. Пара діодів Шотткі SR540 в перетворювачі напруги для вихідного каскада замінені на збірку 12CWQ10FNTR
3. В драйвері підсилювача потужності замість BFG35/135/591 тепер стоять польові транзистори RD01MUS2.
4. Живиться драйвер від 12В

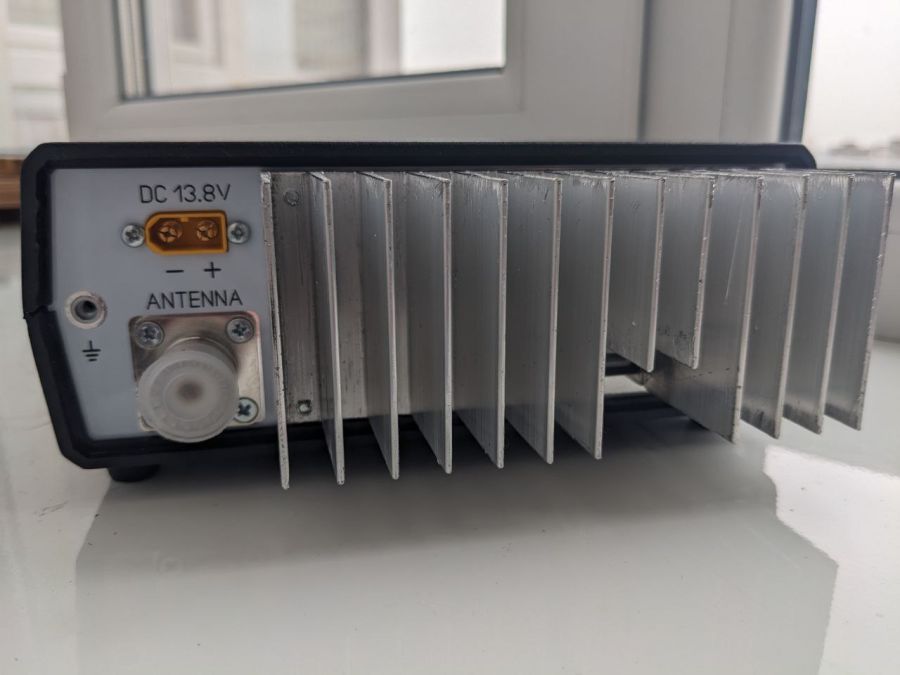

Задня панель алюмінієва, радіатор з вертикальним розташуванням ребер. Гніздо живлення XT60EW-M.

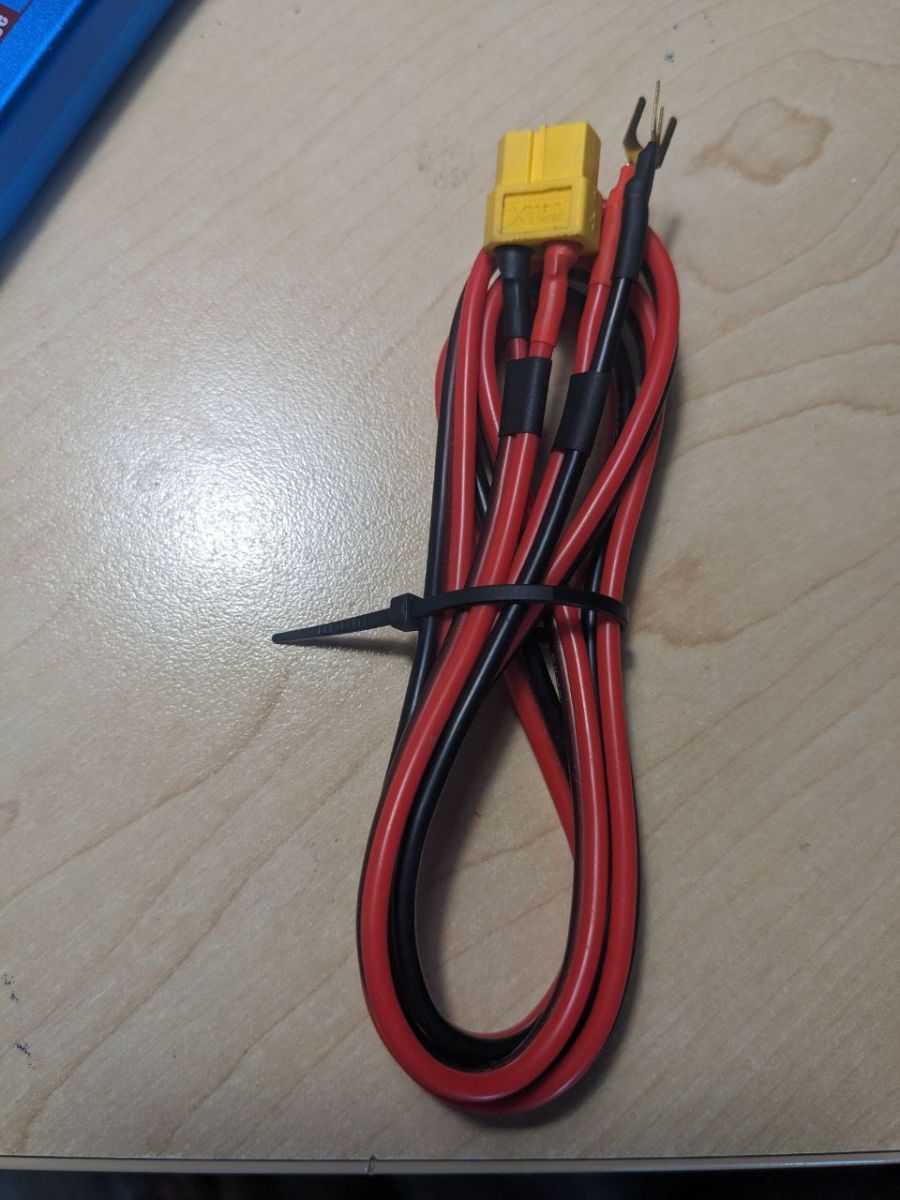

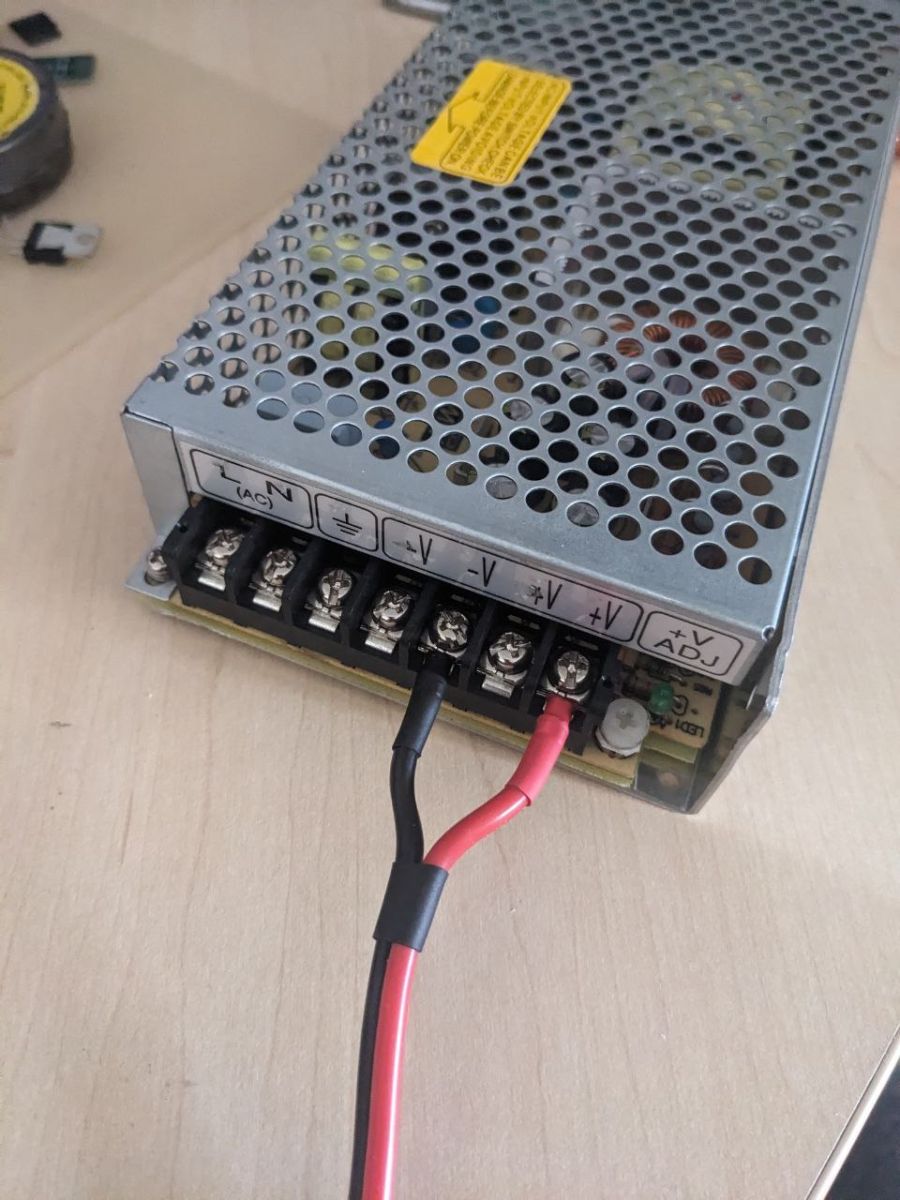

Тепер в комплекті гнучкий шнур живлення в силіконовій ізоляції 2 по 14 AWG довжиною 1 метр. З одного боку розпаяний XT-60F, з іншого боку обтиснені вилочки під гвинти М4 (з розрахунку на розповсюджені модульні блоки живлення в металевому перфорованому корпусі). Якщо Вам треба шнур іншої довжини та/або обжаті не "вилочками", а чимось іншим (наприклад наконечниками НШВІ) - пишіть, якщо буде технічна можливість то зроблю нестандартний шнур.
На платах є недоліки які виправляються в процесі монтажу, але продавати такі плати для самостійного виготовлення не планується. Буде наступна партія плат з виправленнями - можна буде купити комплекти плат.
В продажу трансівер SW2020. Версія з діапазонними ФНЧ, без УКХ блоку, без ЧМ. Новий. Не бувший в користуванні. Зібраний в 2025 році, налаштований автором конструкції. В комплекті трансівер + тангента.
Ціна - 12600 грн
https://drive.google.com/drive/folders/1xAZnqPNqE0dv7VPDB1bDDwcZmRus_T9e - тут схема, інструкція, монтажки по SW2020
Що нового на платах SW2025?
1. Захист від переполюсовки на P-канальному MOSFET.
2. Пара діодів Шотткі SR540 в перетворювачі напруги для вихідного каскада замінені на збірку 12CWQ10FNTR
3. В драйвері підсилювача потужності замість BFG35/135/591 тепер стоять польові транзистори RD01MUS2.
4. Живиться драйвер від 12В
Задня панель алюмінієва, радіатор з вертикальним розташуванням ребер. Гніздо живлення XT60EW-M.
Тепер в комплекті гнучкий шнур живлення в силіконовій ізоляції 2 по 14 AWG довжиною 1 метр. З одного боку розпаяний XT-60F, з іншого боку обтиснені вилочки під гвинти М4 (з розрахунку на розповсюджені модульні блоки живлення в металевому перфорованому корпусі). Якщо Вам треба шнур іншої довжини та/або обжаті не "вилочками", а чимось іншим (наприклад наконечниками НШВІ) - пишіть, якщо буде технічна можливість то зроблю нестандартний шнур.
На платах є недоліки які виправляються в процесі монтажу, але продавати такі плати для самостійного виготовлення не планується. Буде наступна партія плат з виправленнями - можна буде купити комплекти плат.
В продажу трансівер SW2020. Версія з діапазонними ФНЧ, без УКХ блоку, без ЧМ. Новий. Не бувший в користуванні. Зібраний в 2025 році, налаштований автором конструкції. В комплекті трансівер + тангента.
Ціна - 12600 грн
https://drive.google.com/drive/folders/1xAZnqPNqE0dv7VPDB1bDDwcZmRus_T9e - тут схема, інструкція, монтажки по SW2020
Додав фотографій в оголошення.
Один апарат продається, наступний збирається. Те що продавалось два роки тому вже давно продане.
Так поміняв же. Фото сьогоднішні. Ви трансівера хочете купити?
А навіщо міняти? SW він і є SW незалежно коли зібраний. . . Вам лиш би воду покаламутити. Нема з ким поспілкуватися? Вийдіть в єфір і "попінайте" рашиків. . . .
Якщо в вашому апараті енкодер оптичний то не підійде. Треба розсвердлювати до потрібного діаметра. Ці ручки для вала "зірочка".
6mm і зубчики. https: //kosmodrom. ua/storage/pdf/PEC11R. pdf - тут креслення
Добрий день. Опишіть проблему. Якщо щось складне - до автора зверніться. Якщо простіше - може хтось ще запропонує допомогу.
1 - заміна кварца 8 МГц 2 - зменшити номінал дроселя в живленні мікроконтролера з 22 uH до 1uH або навіть замінити на феритовий SMD фільтр з серії BLM
Добрий день. З Днем державного прапора України! Не пам’ ятаю щоб хтось колись обіціяв чи анонсував нові корпуси щоб питання звучало "коли нарешті". Але як тема для обговорення - доволі цікаво. Багато років тому за ініціативи Віктора Соломоновича UX5PS (SK) виготовлялись альтернативні корпуса з листової сталі в невеликій кількості. Автору конструкції той варіант не подобався. Я маючи вибір теж обрав би рідний пластиковий корпус. І мало кому він сподобався - попит вказав що рідний пластиковий корпус краще. У мене періодично крутяться в голові думки що б я хотів змінити в конструкції. Давно мені не подобався радіатор з горизонтальним розташуванням ребер: не технологічний (багато фрезерних робіт, велика кількість недешевого матеріалу йде в стружку), погане пасивне охолодження через фактичну відсутність конвекції. Подумав трохи і запропонував свій варіант: алюмінієва задня панель з написами і радіатор з вертикальними ребрами. Заодно ввід живлення через роз’ єм XT60 зробив. Фото задньої частини трансивера в новому виконанні додам в оголошення. Які ще думки крутяться: - якщо робити варіант трансивера під новий корпус, то це має бути корпус з екструдованого алюмінієвого профіля підходящих розмірів (поки що не бачу в продажу за прийнятною ціною і доступністю); - прибрати гнізда підключення з лівої стінки корпуса. Гнізда для підключення тангенти, мікрофона, навушників вивести на передню панель, гнізда для телеграфного ключа, педалі, керування зовнішнім УМ, лінійні вхід і вихід - на задню панель; - окрема кнопка в якості вимикача живлення, бо резистори з інтегрованим вимикачем поступово стають дефіцитом. Але це все думки. Ви уявляєте собі скільки часу треба щоб розвести новий комплект плат під новий корпус? Так щоб залишити технологічність збирання (нагадаю, в цьому трансівері жодного жгута дротів, монтажні дроти 2 штуки на динамік і 2 штуки ввід живлення). Якщо у вас є думки як має виглядати новий корпус, буду радий якщо ви їх озвучите. Краще з посиланнями на готові заготовки таких корпусів.
