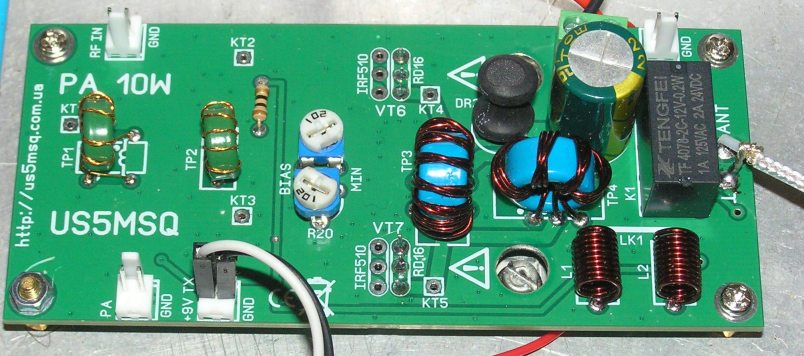

Продам набор деталей для сборки платы УМ TRX на 10Вт

03.06.2024 11:34:25     2120    Сергей - US5MSQ
Продам набор деталей для сборки платы УМ TRX TRX STEP II и RadioN на 10Вт: вседиапазонный вариант на на транзисторах RD16HHF1 или на 160/80/40 м на транзисторах IRF510. За основу была взята схема УМ от трансиверов популярной серии SW20xx.

Основные параметры УМ:
- номинальная выходная мощность 10Вт (максимальная не менее 15Вт)
- ток потребления по цепи +13,8В и выходной мощности 10Вт не более 3А
- чувствительность: варианта на транзисторах IRF510 – 0,15Вэфф
варианта на транзисторах RD16HHF1 – 0,3Вэфф

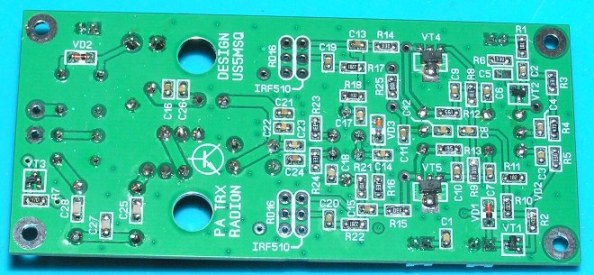

Печатная плата предусматривает оба варианта исполнения, при этом (см. схемы) есть небольшие отличия в значения некоторых резисторов и конденсаторов, что отражено в прилагаемом перечне деталей индексами (/IRF и /RD). Также в варианте на IRF510 ФНЧ на катушках L1,L2 не устанавливается (заменяется проволочной перемычкой).
Транзисторы RD16HHF1 крепятся к радиатору непосредственно, а IRF510 через изолирующие силиконовую прокладку и втулку. Для исключения перегрева выходных транзисторов при длительно работе на передачу эффективная площадь рассеяния радиатора (или металлического шасси/корпуса) должна быть не менее 250 кв.см для RD16HHF1 и не менее 400 кв.см. для IRF510. Подключение платы УМа должно производиться максимально короткими проводами

Возможны такие варианты комплектации (все без радиатора):
1.Стоимость полного набора деталей УМ(включая плату) для сборки платы УМ на транзисторах IRF510: 850 грн.
3. Стоимость полного набора деталей УМ(включая плату) для сборки платы УМ на транзисторах RD16HHF1: 1370 грн.
Набор может быть доукомплектован:

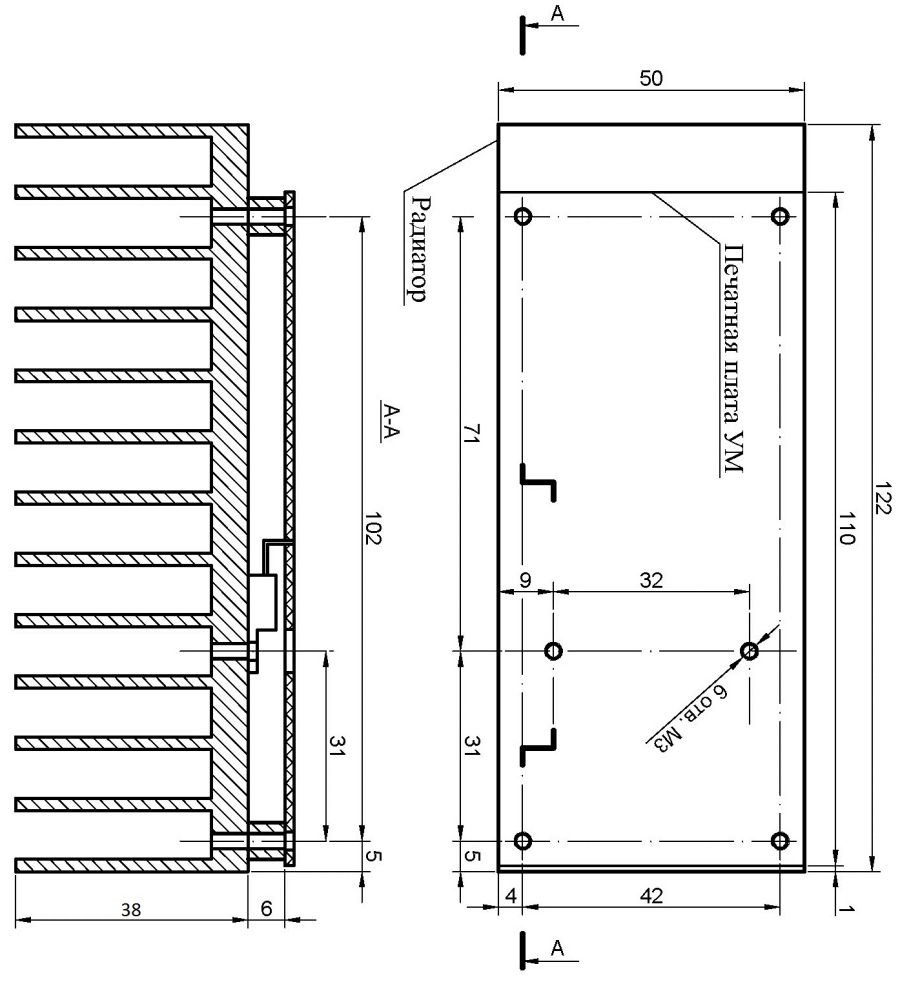

1. Алюминиевым ребристым радиатором (без сверловки и нарезки резьбы, с комплектом крепежа) размерами 122х50х26 мм эффективной площадью рассеяния 412 кв.см ценой 260 грн

Подробнее см. здесь https://us5msq.com.ua/forum/viewtopic.php?f=23&t=187&p=3973#p3973

Отправка производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. По вопросу приобретения обращаться по адресу: [email protected]

Смотрите другие мои объявления, все они актуальны. Ссылка вверху страницы.
