Продам набор для сборки КВ (1, 8 - 60 МГц) приемника Cricket (Сверчок)

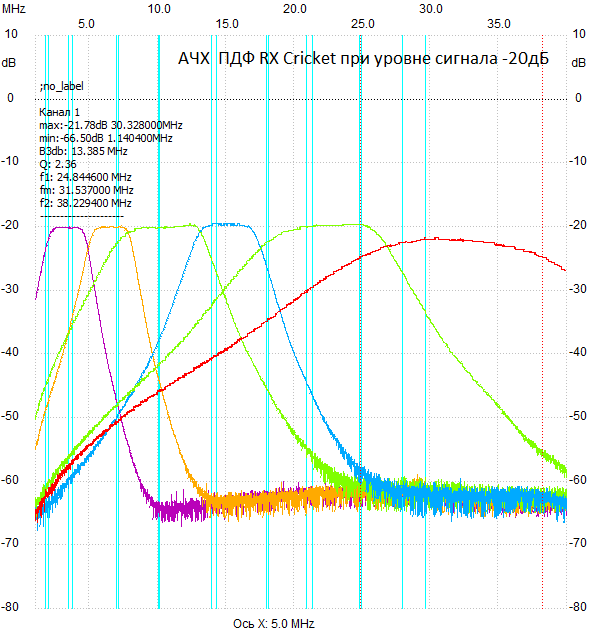

Продам набор для самостоятельной сборки малогабаритного всеволнового (1,8- 60 МГц) приемника Cricket (Сверчок). Приемник предназначен для прослушивания работы любительских радиостанций, работающих телеграфом и однополосной модуляцией. Он выполнен по супергетеродинной схеме с одним преобразованием частоты и 10-кристалльном кварцевом фильтре на частоту 8,192 МГц. Управление приемником производится от миниатюрного синтезатора мини Ёжик OLED ver.2. , подробно описанного здесь https://us5msq.com.ua/forum/viewtopic.php?f=23&t=478 На нижних диапазонах (менее 14 МГц) приём обеспечивается на нижней боковой полосы, а на верхних (от 14 МГц и выше) - верхней. 6-диапазонный ПДФ на основе широкополосных полосовых фильтров, предложенных Андреем UR5FFR, обеспечивает непрерывное перекрытие частот от 1,8 до 30 МГц. На десятом, назовём его обзорным, диапазоне (30-60 МГц) благодаря применению релейной коммутации, обеспечивающей при обесточенных реле режим обхода ПДФ, сигнал поступает напрямую, в обход ПДФ, на вход приемника. Питание может быть как от встроенного литиевого аккумулятора, так и от внешнего источника питания 12v.

На плате приемника размером 100х100 мм размещены практически всё основные компоненты, кроме синтезатора, органов управления, внешних разъёмов, аккумуляторов и цепей их зарядки: всеволновый ПДФ, отключаемые аттенюатор -20дб, УВЧ +16дб, дешифратор диапазонов и собственно сам приемник. Детали все обычные, выводные. Благодаря применению безподстроечных полосовых фильтров и готовому, уже распаянному на плате, КФ , сборка приемника максимально упрощена и доступна в домашних условиях.

Основные технические характеристики:
Диапазоны рабочих частот, МГц …. 1,8, 3,5, 7, 10, 14, 18, 21, 24, 28 и обзорный 30-60 МГц
Полоса пропускания приемного тракта (по уровню –6 дБ), кГц …. 2,85+-0,1
Входное сопротивление с антенного входа, Ом ….. 50
Чувствительность с антенного входа, мкВ, при отношении сигнал/шум 10 дБ, не хуже …. 0,5
Чувствительность с антенного входа на ВЧ диапазонах с включённым УВЧ, мкВ, при отношении сигнал/шум 10 дБ, не хуже …. 0,15
Коэффициент усиления без УВЧ , тыс. раз, не менее …. 60
Уровень собственных шумов, мв, не более …. 10
Избирательность по зеркальному каналу (кроме диапазона 30-60 МГц), дБ, не менее ….. 40
Диапазон регулировки АРУ, дБ, при изменении выходного напряжения на 12 дБ, не менее ….. 60
Максимальная выходная мощность тракта НЧ на нагрузке 8…16 Ом, Вт, не менее …. 0,5
Ток потребления при средней громкости и отключенных аттенюаторе и УВЧ, мА, не более … 110
Время непрерывной работы от встроенных аккумуляторов емкостью 2х1700 мА, часов …. 12…14
Габариты без учёта выступающих частей (В-Ш-Г), мм - 151х87х140

Перекрытие рабочих частот сплошное от 1.8 до 60 МГц и разбито на 10 диапазонов.
Граничные частоты в герцах такие:
Diap 0 = 0000 : Fmin = 1800000 : Fmax = 2500000
Diap 1 = 1000 : Fmin = 2500000 : Fmax = 4500000
Diap 2 = 0100 : Fmin = 4500000 : Fmax = 8000000
Diap 3 = 1100 : Fmin = 8000000 : Fmax = 12000000
Diap 4 = 0010 : Fmin = 12000000 : Fmax = 16000000
Diap 5 = 1010 : Fmin = 16000000 : Fmax = 20000000
Diap 6 = 0110 : Fmin = 20000000 : Fmax = 24000000
Diap 7 = 1110 : Fmin = 24000000 : Fmax = 26000000
Diap 8 = 0001 : Fmin = 26000000 : Fmax = 30000000
Diap 9 = 1001 : Fmin = 30000000 : Fmax = 60000000
В этой таблице Diap= код ABCD, выставляемый на дешифратор диапазонов. Логическая единица соответствует постоянному напряжению +3…5В.

Зарядка встроенных аккумуляторов осуществляет от широко распространённого китайского зарядного модуля на TP4056 через стандартный microUSB разъём. Коммутация режима работы аккумуляторов осуществляется автоматически при помощи реле – в рабочем режиме они включены последовательно, а при подключении USB зарядки срабатывает реле К1 и подключает их параллельно. При подключении внешнего источника питания 12v внутренняя батарея автоматически отключается от общего минуса питания.

1.Базовый набор для самостоятельной сборки приемника стОит 1650 грн. В комплекте базового набора кроме самой печатной платы высокого качества с защитной маской и маркировкой, есть все радиокомпоненты, устанавливаемые на неё: резисторы, конденсаторы, диоды, дроссели, ферритовые кольца, намоточный провод, транзисторы, микросхемы, готовый кварцевый фильтр, уже распаянный на плате, реле, а также разъёмы, устанавливаемые на плату и ответные части к ним для внешних подключений.

Дополнительно можно заказать

2. Комплект синтезатора мини Ёжик OLED ver.2.1, состоящий из универсального синтезатора мини Ёжик OLED ver.2.1 (цвет свечения индикатора – белый), уже настроенного по ваш экземпляр КФ, качественного механического энкодера (24 импульса, без трещётки, со встроенной кнопкой) и ручки A4 черный карболит с метал. вставкой Ф33х15.5мм (диаметр 6мм). Его цена 1780 грн

3.Готовую переднюю панель из фольгированного стеклостестолита толщиной 1.5 мм размером 151х87 мм, со всеми отверстиями, с маской черного цвета и надписями белого цвета, предназначенную для установки на стандартный корпус блока питания от компьютера АТ/АТХ размером 150х85х140 с 80-мм вентилятором. Цена передней панели 250 грн

4.Монтажный комплект (куда входят все ВЧ и НЧ разъёмы, зарядный модуль на TP4056, 5-вольтовое реле, интегральный стабилизатор, диоды, конденсаторы, резиновые ножки, крепёжные элементы, переменный резистор с выключателем, ручка A1 черный карболит с метал. вставкой Ф21х13.5мм (диаметр 6мм), монтажные провода и шлейфы) – 400 грн

5. Комплект ( 2 штуки) плоских литий-ионных аккумуляторов номинальной емкостью 1700 мА/ч и размерами 52,4х36х10,4 мм. При такой емкости работа приемника от встроенных аккумуляторов при средней громкости и отключенных аттенюаторе и УВЧ составит примерно 12-14 часов.– 150 грн

Цена полного набора для самостоятельной сборки приемника из 5 перечисленных выше составляющих (сюда входит всё, кроме корпуса и динамика на 8-16 Ом) – 4230 грн
подробнее см. здесь https://us5msq.com.ua/forum/viewtopic.php?f=23&t=499
Там же даны иллюстрации рекомендуемый вариант изготовления приемника Cricket (Сверчок) на базе стандартного корпуса БП от компьютера АТ/АТХ размером 150х85х140 с 80-мм вентилятором (см. фото готового приемника)

Отправка заказа производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. По вопросу приобретения обращаться по адресу: [email protected]
