Продам друковану плату для складання підвищуючого DCDC перетворювача на 52В

Продам друковану плату для складання підвищуючого DC-DC перетворювача на 52В.

Підвищуючий DC-DC перетворювач спроектовано для живлення PoE приладів (камер спостереження, домофонів, мережевого обладнання і т.і.) від різноманітних акумуляторних збірок, що особливо актуально під час перебоїв електропостачання.
За основу взято контролер LM5122 виробництва Texas Instruments.
Розрахунок схеми та компонентів проведено з метою отримання максимального ККД (розрахунково>93%).
Контролер може працювати з виходною напругою до 100В, що дає змогу модифікувати схему під необхідну напругу, шляхом перерахунку компонентів.

Розрахункові параметри:
- потужність: 65 Вт
- вхідна напруга: 6-32 В
- вихідна напруга: 52 В
- вихідний струм (MAX): 1,25 А

У конструкції використано компактні Power MOSFET виробництва Texas Instruments: CSD19531 та CSD19532.
Для зменшення втрат та оптимізації температурного режиму, використано індуктивність серії SER2900.

Розмір плати: 85мм*67мм, односторонній монтаж.
Компоненти СМД: конденсатори та резистори 0805, 1812, 2512.
Роз'єми: на вході - гвинтовий клемник DG128-5.0, на виході - DC jack PJ051.
Принципова схема (pdf) та специфікація (pdf).

Вартість порожньої друкованої плати – 100 грн.
Відправлю Новою Поштою (вартість доставки на вашій стороні).

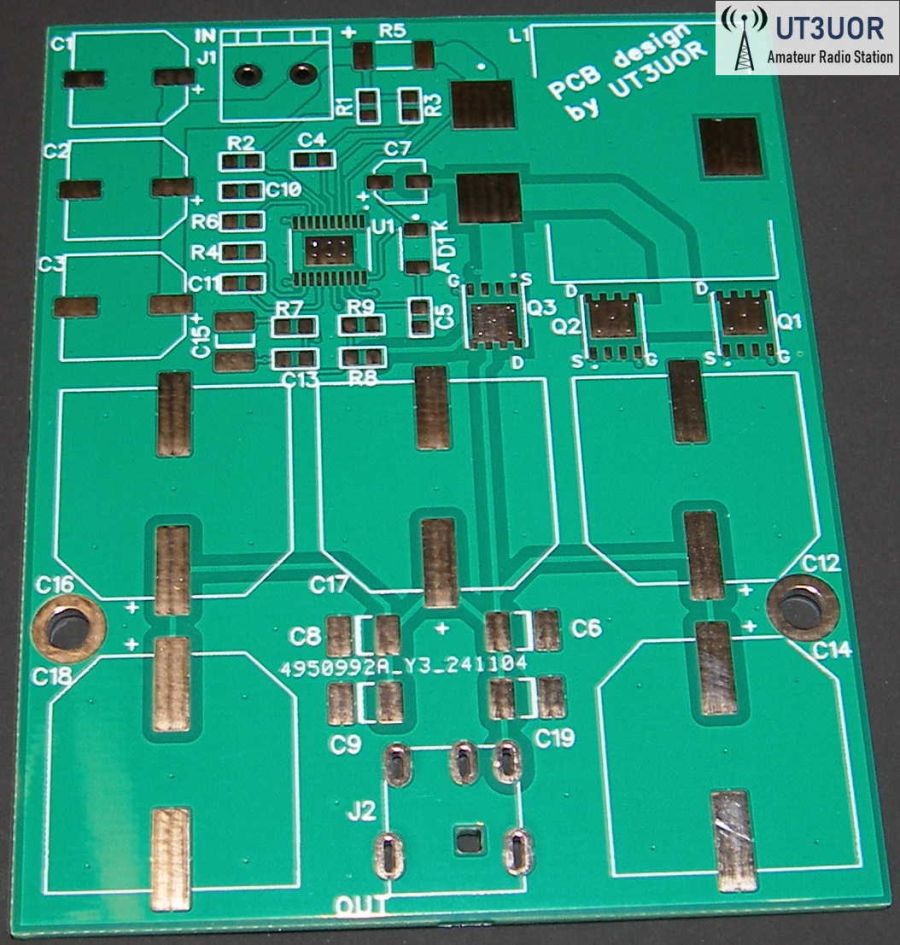

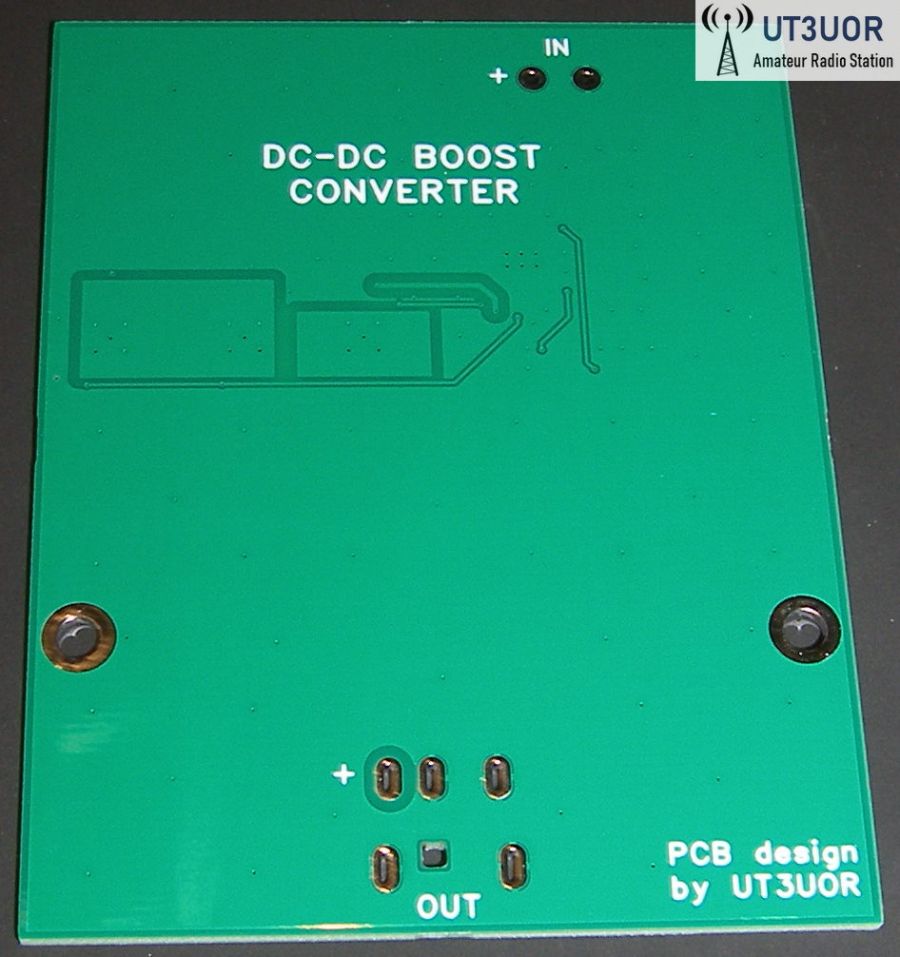

Прикладаю Фото 1 та Фото 2 плати (те, що пропоную) та Фото 1, Фото 2, Фото 3 мого варіанту (зібрана плата).

Пишіть: [email protected]
