Двойной балун 1: 4

15.09.2025 12:06:02     471    Александр - UT4ZX

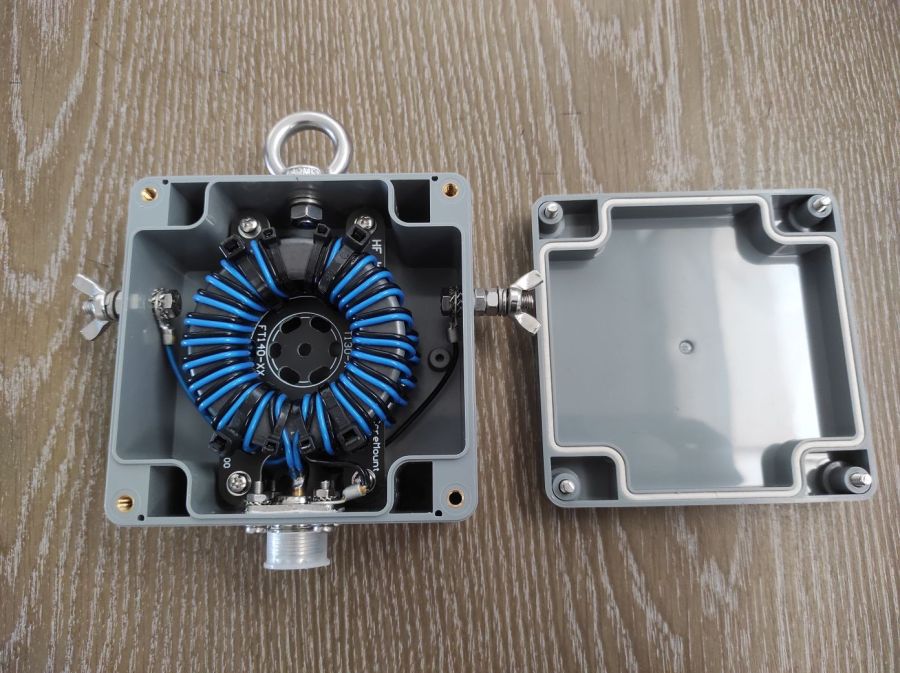

Устройство согласования изготовлено из двух ферритовых тороидальных сердечников Amidon FT240-43, один для BalUn 1:1 и один для трансформатора импеданса 1:4.
На первом тороидальном сердечнике собран синфазный дроссель, он же токовый BalUn 1:1.
Он обеспечивает переход от несимметричной (коаксиальной) линии к симметричной антенне.

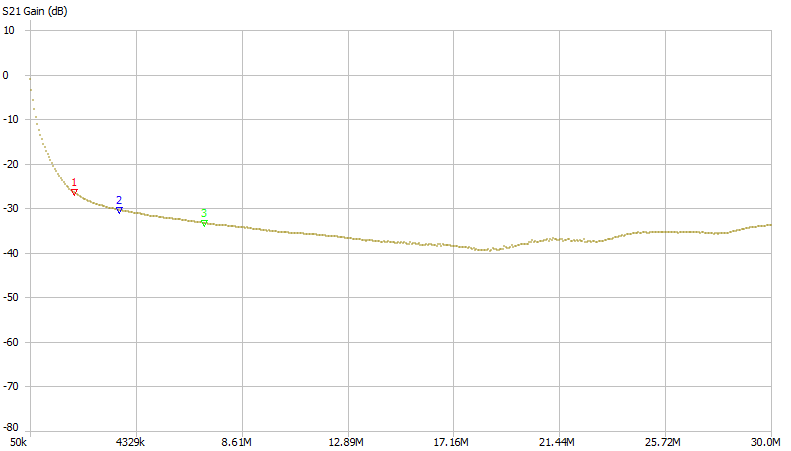

Этот BalUn имеет большое затухание синфазного тока более 30 дБ в диапазоне частот от 3 до 30 МГц и минимальные потери дифференциального тока.
Второй сердечник, это трансформатор импеданса 50 Ом : 200 Ом.
1:4 BalUn может использоваться для антенн со смещенным центром питания, или других где необходимо трансформация импеданса.
Высокое качество изготовления.
Ферритовый сердечник FT-240-43…2 шт.
Провод ПТФЕ посеребренный, фторопластовая изоляция, сечение 1 мм. кв.

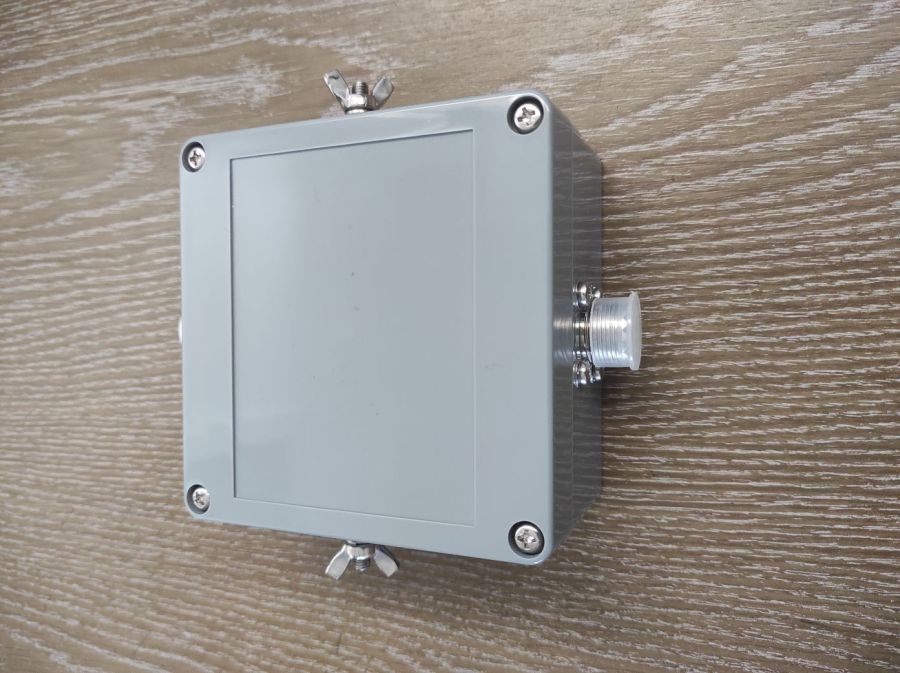

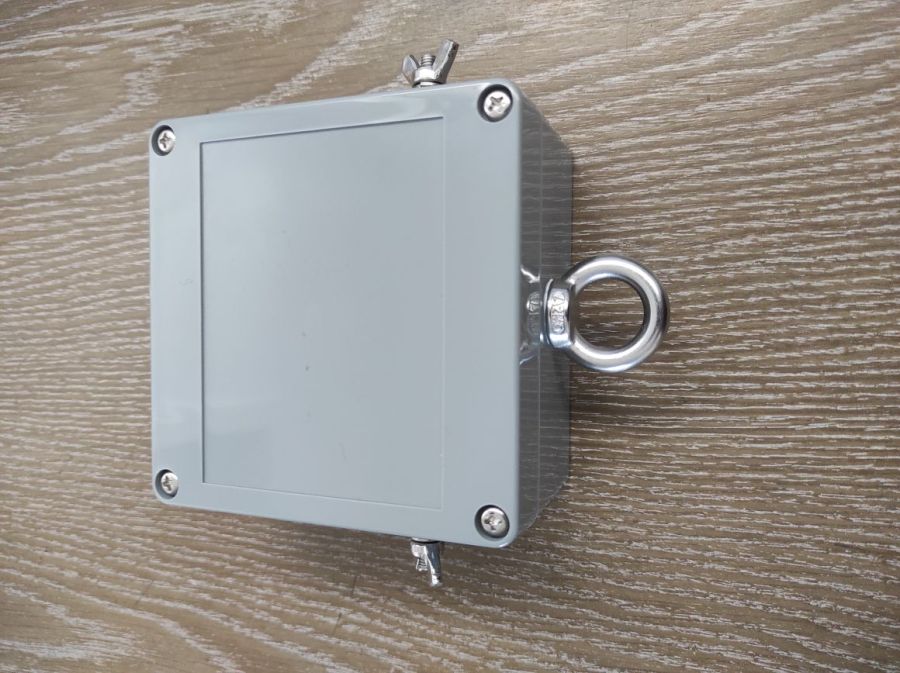

Корпус ABS пластик, IP65 100x100x55 мм.
Нержавеющий крепеж, законтрен и герметизирован в отверстиях.

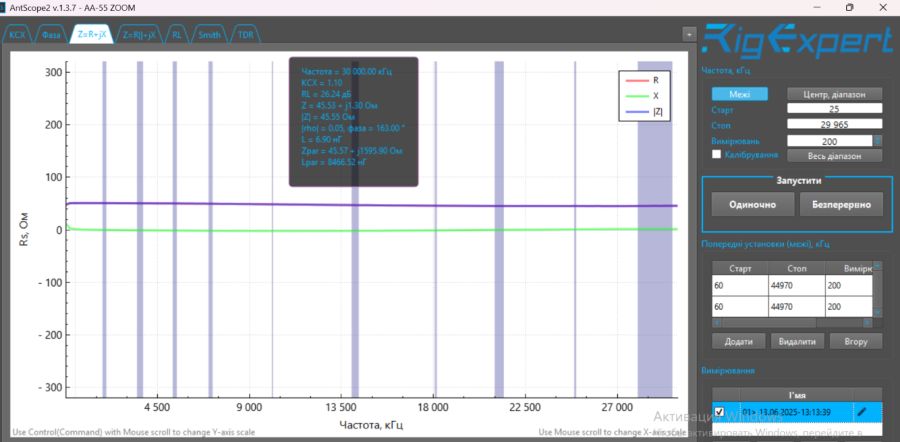

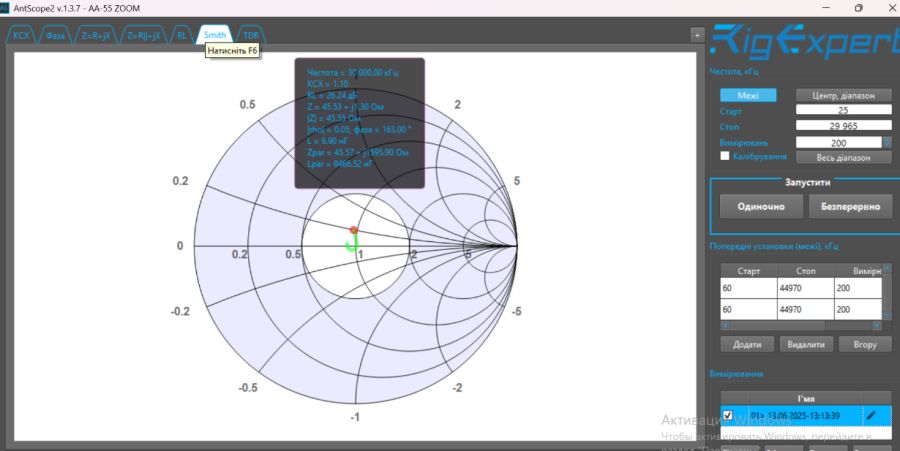

Отличные характеристики КСВ, R, X, Z.

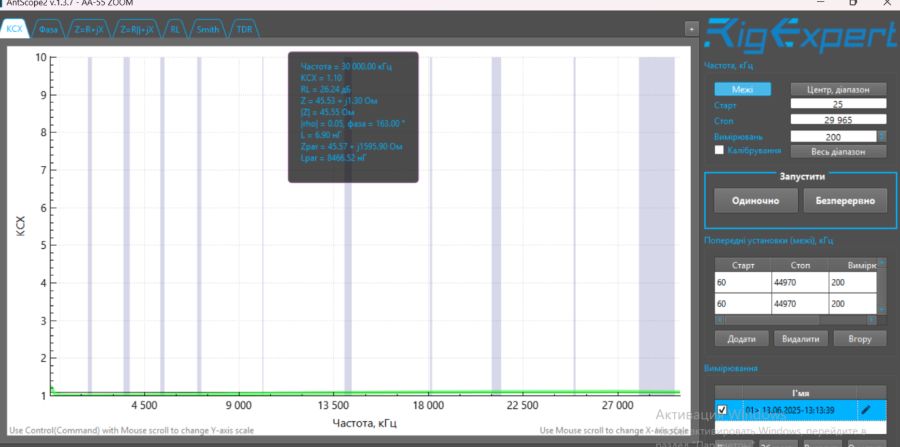

КСВ составляет от 1,01 до 1,1 в диапазоне от 1 до 30 МГц.
Максимальная мощность:
700 Вт…SSB (PEP).
450 Вт…CW.
250 Вт…FT-8/DIGITAL.

Цена 4200 грн.

Александр
тел. +38 (095) 044-82-03 Вайбер, WhatsApp, Telegram.
e-mail: [email protected]
