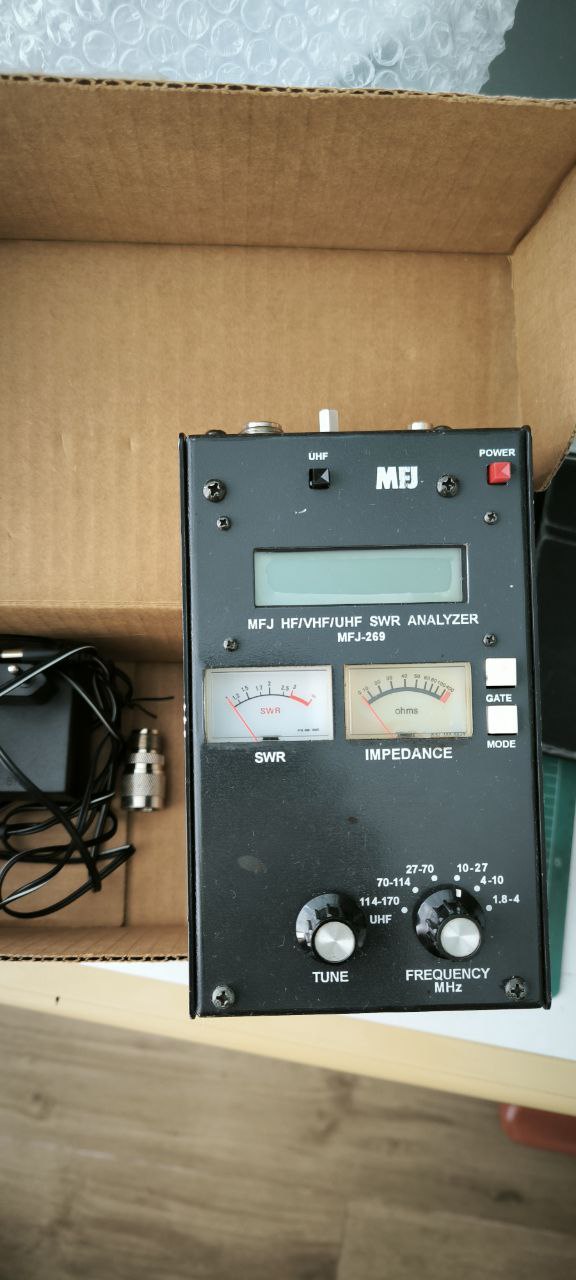

Антенный анализатор MFJ-269, оригинал. 9800 грн.

КСВ-метр MFJ-269 является компактным комбинированным прибором с автономным питанием и состоит из перестраиваемого по частоте генератора (ГПД) с буферным оконечным усилителем, частотомера, умножителя частоты, 50-омного РЧ моста, 12-битного аналого-цифрового преобразователя (АЦП) и микроконтроллера. Индикация режимов работы осуществляется на жидкокристаллическом дисплее (ЖКД), а результатов измерений - на ЖКД и стрелочных приборах, расположенных на лицевой панели АА. MFJ-269 является развитием серии приборов этой серии (MFJ-249…269) и позволяет производить большое количество дополнительных антенных измерений: РЧ импеданса, потерь в кабелях и их электрических длин до места обрыва или короткого замыкания, например.

Разработанный для 50-омных цепей, MFJ-269 позволяет измерять РЧ импедансы от нескольких Ом до сотен Ом. Доступная пользователю установка Zo в расширенном меню позволяет наблюдать за КСВ и другими функциями (обратные потери, коэффициент отражения, эффективность согласования и т.д.) при любом приведённом импедансе в районе 5…600 Ом. MFJ-269 является также непрецезионным сигнал-генератором и частотомером. Его рабочий диапазон простирается от 1,8 до 170 МГц, разбит на 6 поддиапазонов с перекрытием по частоте и включает измерение КСВ в диапазоне 415…470 МГц.

Большой, удобный для считывания показаний LCD дисплей и стрелочные приборы отображают всю необходимую информацию. Для зарядки Ni-Cad/Ni-MH аккумуляторов имеется встроенное зарядное устройство, схема автоматического отключения и предупреждения о низком напряжении аккумуляторов. Верньер с высоким замедлением облегчает настройку и использование прибора в качестве генератора сигналов. Встроенный Коаксиальный Калькулятор вычисляет электрическую длину коаксиальной линии по ее физической длине и наоборот для любой частоты и коэффициента укорочения. Это очень удобно для изготовления фазирующих и согласующих линий. Новый 12-разрядный АЦП имеет большую точность и разрешение чем используемый в MFJ-259B и других анализаторах 8-разрядный. Возможности анализатора в диапазоне 1,8-170 МГц MFJ-269 позволяет полностью определить характеристики Вашей антенны, измерить КСВ и комплексное сопротивление в диапазоне частот 1,8 - 170 МГц. Встроенный частотомер индицирует точное значение частоты измерений. MFJ-269 позволяет отображать комплексное сопротивление в виде последовательно включенных сопротивления и реактивности (Rs+jXs) или как величину Z и фазовый угол. Также возможно отображение как параллельно включенного активного сопротивления и реактивности (Rp+jXp). Вы можете измерить коэффициент укорочения, величину потерь коаксиальной линии в дБ, длину коаксиального кабеля и расстояние до его обрыва или точки с КЗ, одновременно определить КСВ, потери и коэффицент отражения на любой частоте, а также оценить эффективность согласования.

Частотные диапазоны 1,8 - 170 МГц и 415 - 470 МГц; КСВ; Комплексное сопротивление на радиочастоте : активное(R) и реактивное(X) сопротивление или модуль (Z) и фаза(в градусах); Потери в коаксиальном кабеле (дБ); Длина коаксиального кабеля и расстояние до места повреждения; Потери при обратном распространении; Коэффициент отражения; Индуктивность; Емкость; Напряжение аккумуляторной батареи; Цифровые показания на ЖКИ; частотомер; стрелочные измерители; зарядное устройство для Ni-MH/Ni-Cad аккумуляторной батареи; экономия заряда аккумуляторной батареи; предупреждение о недопустимом снижении напряжения аккумуляторной батареи; плавное снижение скорости настройки и многое другое.. Модель MFJ-269 работает в частотных диапазонах от 1,8 до170 МГц и от 415 до 470 МГц - исключительно MFJ-269! MFJ-269 обладает всеми свойствами модели MFJ-259B, самого популярного в мире анализатора КСВ, и еще многими другими! Большой удобный для считывания двухстрочный ЖК дисплей и стрелочные измерители отчетливо отображают вашу информацию. Встроенное зарядное устройство Ni-Cad/Ni-MH аккумуляторных батарей, регулятор мощности, потребляемой от аккумуляторной батареи, предупреждение о недопустимом снижении напряжения аккумуляторной батареи, плавное снижение скорости настройки. MFJ-269 - может использоваться как источник сигнала для тестирования/выравнивания. Встроенный CoaxCalculatorTM– вычисляет длину коаксиальной линии в футах по заданной длине коаксиальной линии в градусах фазового сдвига, и наоборот, для любой частоты и любого коэффициента укорочения (это очень нужно для согласующих секций в зданиях и для фазированных линий) – эксклюзивная особенность моделиMFJ-269! Новый 12-разрядный аналого-цифровой преобразователь обеспечивает гораздо большую точность и разрешающую способность, чем обычные 8-разрядные аналого-цифровые преобразователи - эксклюзивная особенность моделиMFJ-269! Сверхпрост в использовании! Просто установите переключатель диапазонов и вращайте диск – так же, как в трансивере. Особенности для частотных диапазона 1,8 - 170 МГц MFJ-269 дает полную картину о вашей антенне. Считывайте показания КСВ и комплексного импеданса антенны в частотном диапазоне от 1,8 до 170 МГц.

Встроенный частотомер. Считывайте величину комплексного импеданса как последовательность активного и реактивного сопротивления (Rs+jXs) или как модуль (Z) и фазу (в градусах). Также считывает величину параллельного эквивалентного активного и реактивного сопротивления (Rp+jXp) - эксклюзивная особенность модели MFJ-269! Определяет коэффициент укорочения, потери в коаксиальной линии в дБ, длину коаксиальной линии и расстояние до точки короткого замыкания или разрыва в футах. Можно считывать значения КСВ, потерь при обратном распространении и коэффициента отражения на любой частоте одновременно одним взглядом. Также считывается эффективность согласования. Также считывается индуктивность в мкГн и емкость в пФ на радиочастоте. Можно измерять КСВ и потери в коаксиальном кабеле с любым характеристическим сопротивлением от 10 до более чем 600 Ом, в том числе 50, 51, 52, 53, 73, 75, 93, 95, 300, 450 Ом - эксклюзивная особенность модели MFJ-269! Особенности для частотного диапазона 415 - 470 МГц Просто вставьте коаксиальный кабель своей СВЧ антенны, установите частоту и считайте значения КСВ, потерь при обратном распространении и коэффициента отражения одновременно. Можно считать величину потерь в коаксиальном кабеле в дБ и эффективность согласования. Можно произвести регулировку СВЧ диполей, вертикальных антенн, антенн типа «волновой канал», квадратных рамочных и других антенн и определить их КСВ, резонансную частоту и полосу пропускания. Можно тестировать и настраивать шлейфы и коаксиальные линии. Можно вручную определить коэффициент укорочения и полное сопротивление передающих линий. Регулируйте и тестируйте радиочастотные согласующие цепи и радиочастотные усилители без подачи мощности. Предусмотрен вывод на ЖКИ легко читаемой гистограммы КСВ в логарифмическом масштабе и показаний измерителя КСВ для быстрой настройки.

Вы сможете одновременно измерять КСВ, потери линии и коэффициент отражения, возможно определение потерь в дБ коаксиальной линии и эффективности согласования. Прибор может использоваться для испытания и настройки шлейфов и коаксиальных линий, он также позволяет вручную определить коэффициент укорочения и волновое сопротивление неизвестной линии передачи. MFJ-269 также можно использовать для настройки согласующих ВЧ цепей и усилителей мощности без подачи на них напряжения питания. Для быстрой настройки прибор имеет возможность отображать величину КСВ линией в логарифмическом масштабе. Для повышения точности измерений в диапазоне 415-470 МГц прибор оснащен разъемом типа N, в комплект прибора также входит переходник для подключения разъемов типа PL-259. Широкие возможности, небольшая масса и размеры MFJ-269 делают его незаменимым спутником при установке и настройке антенн, а также DX экспедициях. Для автономного питания необходимо использовать 10 элементов типа АА. При стационарном подключении прибор можно питать от источника постоянного тока напряжением 12-15 В. Для защиты прибора от повреждений и царапин целесообразно использовать чехол MFJ-39C.

КСВ-метр MFJ-269 является компактным комбинированным прибором с автономным питанием и состоит из перестраиваемого по частоте генератора (ГПД) с буферным оконечным усилителем, частотомера, умножителя частоты, 50-омного РЧ моста, 12-битного аналого-цифрового преобразователя (АЦП) и микроконтроллера. Индикация режимов работы осуществляется на жидкокристаллическом дисплее (ЖКД), а результатов измерений - на ЖКД и стрелочных приборах, расположенных на лицевой панели АА. MFJ-269 является развитием серии приборов этой серии (MFJ-249…269) и позволяет производить большое количество дополнительных антенных измерений: РЧ импеданса, потерь в кабелях и их электрических длин до места обрыва или короткого замыкания, например.

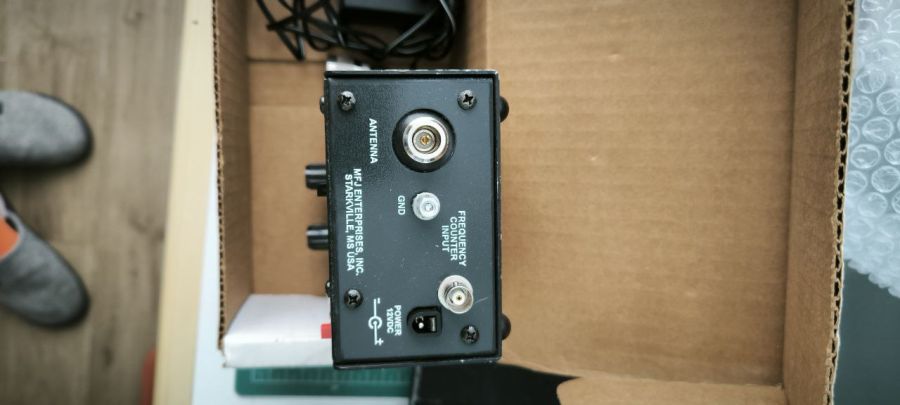

Переносной, его можно брать куда угодно – в удаленные места, в высотные сооружения, в экспедиции по экзотическим местам. Имеет встроенный разъем «N-типа». В комплект поставки бесплатно включен адаптер N -SO-239. Пользуйтесь Ni-MH батареями 10 AA или Ni-Cad
