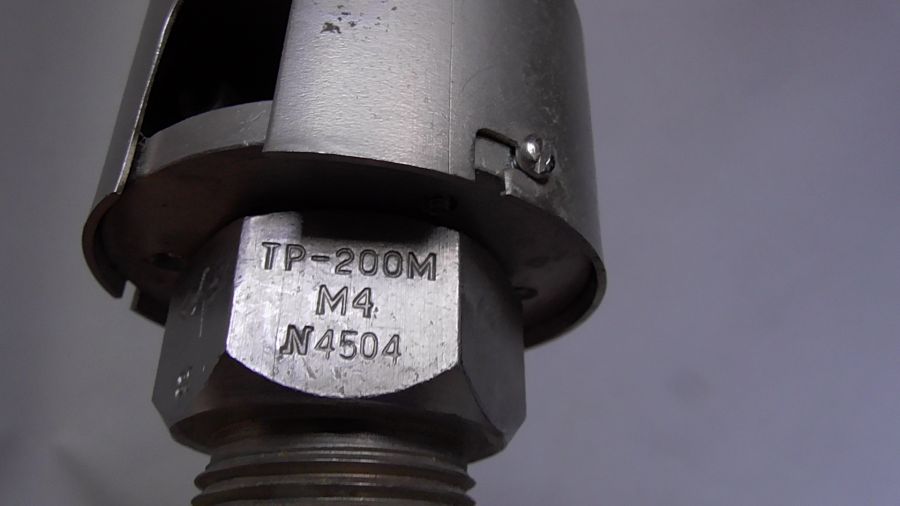

Датчик реле температури ТР-200М

Датчик-реле температуры ТР200М

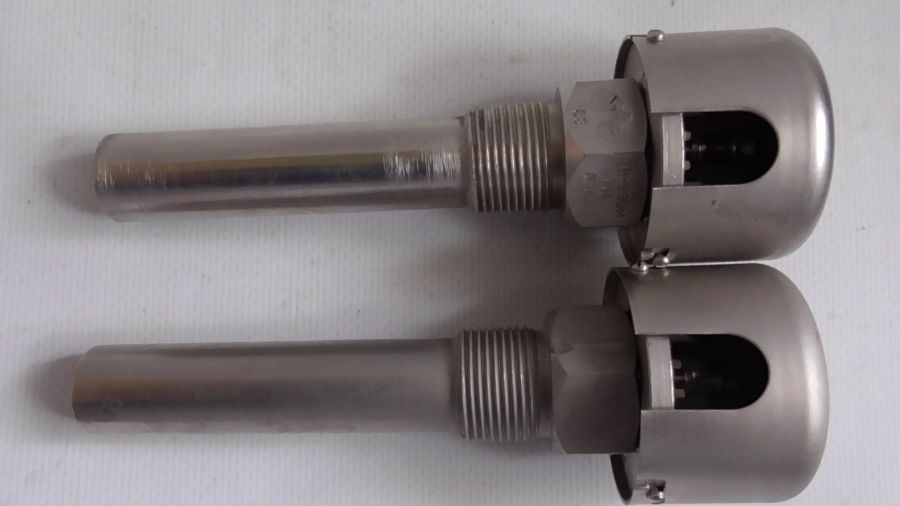

Термореле ТР200М предназначено для применения в устройствах контроля температуры неагрессивной жидкой или газовой среды, коммутации цепей постоянного и переменного тока частоты 50 и 60Гц номинальным напряжением до 220В. Максимальная температура – 200 градусов. Температура срабатывания регулируется (выставляется регулировочным винтом под защитной крышкой), имеет 2 нормально-замкнутых контакта. Общая длина 155 мм, диаметр погружной трубки датчика 18 мм, резьба М22, диаметр крышки 44 мм.
Датчик-реле температуры ТР-200 состоит из чувствительного элемента (трубки и пластинок, связанных с контактами), контактной группы и механизма настройки. Применяется для сигнализации и защиты. Предназначен для управления работой электротепловых аппаратов и сигнализации о достижении заданной температуры контролируемой средой. Принцип действия основан на различии между коэффициентами линейного расширения латуни и пластинок. При нагревании латунная трубка значительно удлиняется и заставляет пластины изменить положение, а контакты разомкнуться. Температура настройки регулируется винтом.

Датчик-реле температуры ТР200М технические характеристики:

Диапазон контролируемых температур, °C от 25 до 200
Точность срабатывания реле при скорости изменения температуры рабочей среды не выше 0,5 °C в минуту в цепях с напряжением, °C не более: — до 220 В переменного тока ±5
— до 320 В постоянного тока ±5
— 380 В переменного тока ±15
Максимальная разность температуры размыкания и замыкания контактов ТР-200М (дифференциал) при скорости изменения температуры рабочей среды не выше 0,5 °C в минуту в цепях с напряжением, °C не более: — до 220 В переменного тока 5
— до 320 В постоянного тока 5
— 380 В переменного тока 15
Разрывная мощность контактов ТР-200М при напряжении коммутируемой цепи, не более:
— до 320 В постоянного тока с индуктивной нагрузкой при τ ≤0,5*10-3 с, Вт 17
— до 220 В переменного тока частоты 50 и 60 Гц при cosφ≥0,4, ВА 40
— до 380 В переменного тока частоты 50 и 400 Гц при cosφ≥0,4, ВА 55
Максимальная сила тока включения контактов ТР-200, А:
— постоянного тока при напряжении до 320 В 2,7
переменного тока:
— при напряжении до 220 В 2,4
— при напряжении до 380 В 1,5
200грн. за два реле. т.0993122835
