продам

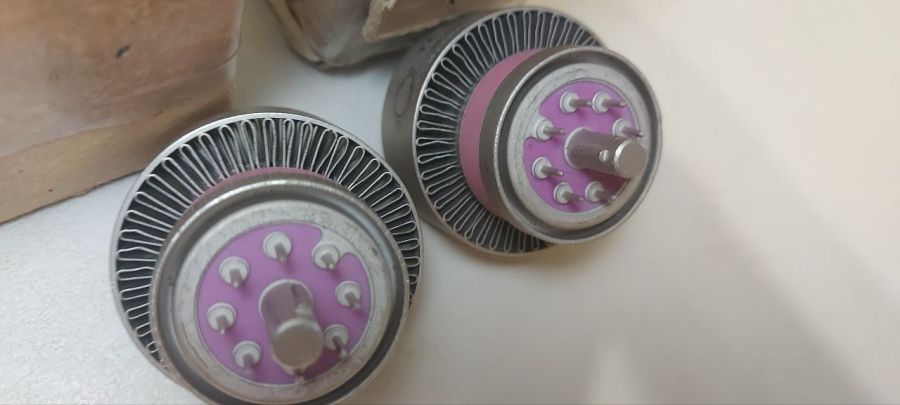

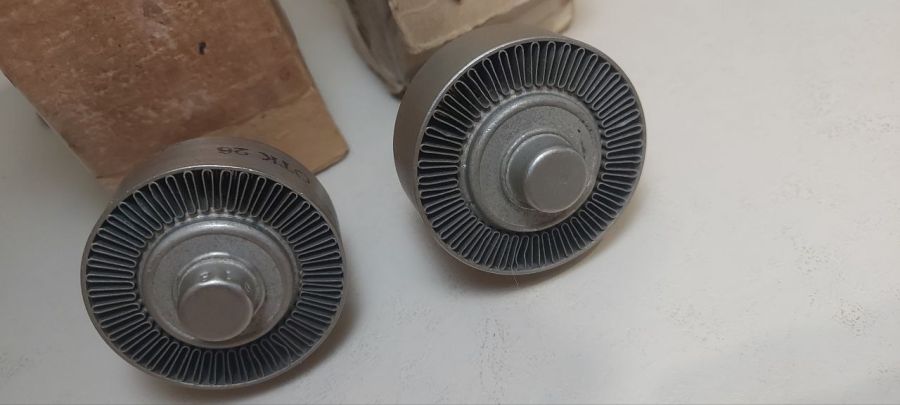

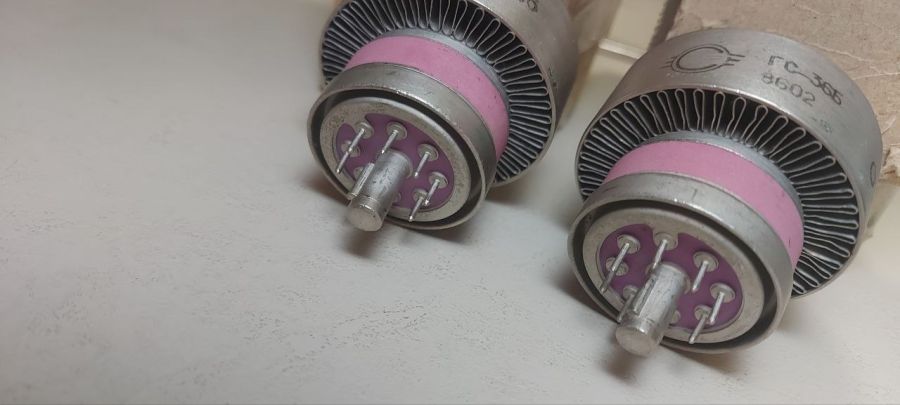

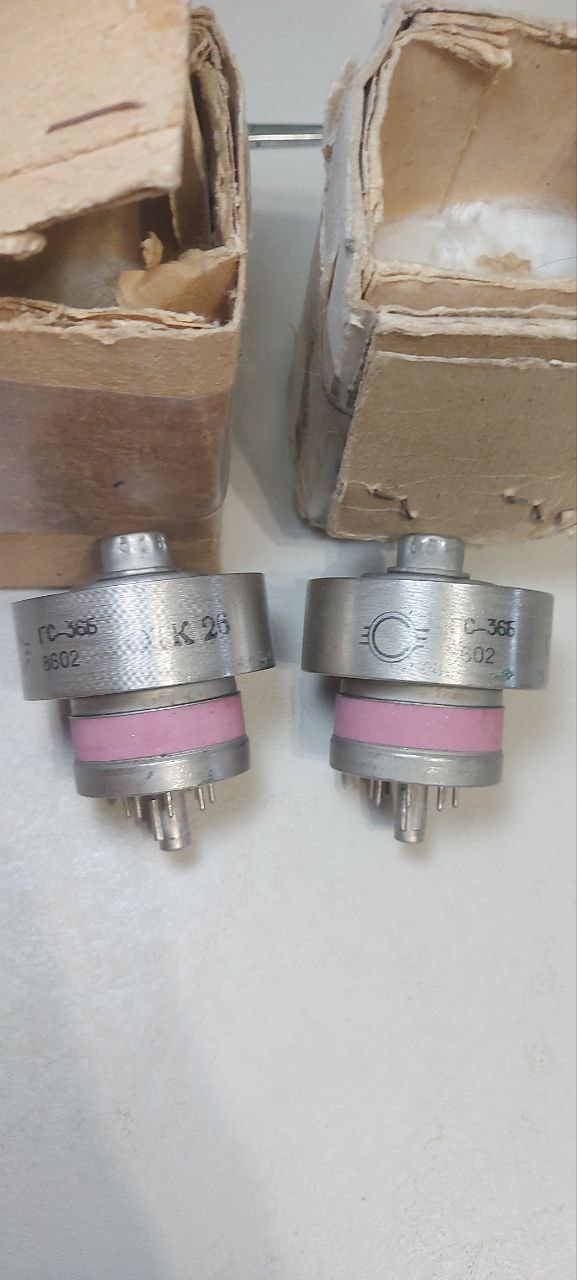

Продам генераторную лампу ГС-36Б. 1350 гр.

Дополнительная информация: Николай т. 067-621-17-72 e-mail: [email protected]
ГС-36Б - металлокерамический генераторный тетрод с принудительным воздушным охлаждением. Предназначен для использования в усилителях с распределенным усилением в передатчиках с однополосной модуляцией на частотах до 75 МГц с выходной колебательной мощностью до 250 Вт, а также для работы в качестве усилителей радиочастоты на частотах до 500 МГц в различном радиотехническом оборудовании. Эффективен при малых анодных напряжениях (1—2 кВ).
Основные параметры:
Максимальная рассеиваемая мощность на аноде........................................400 Вт
Максимальная рассеиваемая мощность на экранирующей сетке...................8 Вт
Максимальная рассеиваемая мощность на управляющей сетке..................0,2 Вт
Максимальная частота (при обеспечении заданных параметров)...........500 МГц
Катод...............................................................................................оксидированный косвенного канала
Напряжение канала............................................................................................6,3 В
Ток канала...........................................................................................................3,2 А
Крутизна проходной характеристики при Еа = 1кВ; Ес2 = 325В; Ia - 400мА...............26 мА/В
Междуэлектродные емкости (при включении с общим катодом):
Входная.............................................................................................................24 пФ
Выходная.............................................................................................................7 пФ
Проходная......................................................................................................0,08 пФ
Максимальная температура оболочки............................................................200ºС
Максимальная длина.......................................................................................67 мм
Максимальный диаметр...............................................................................51,6 мм
Масса (приблизительно)...................................................................................220 г
Рабочее положение.......................................................................................любое
Класс/режим работы
Применение
Предельно допустимые параметры
Типовой режим
Напряжение анода
Катодный ток
Напряжение анода
Анодный ток
Выходная мощность
Напряжение второй сетки
АБ
Линейный усилитель 75 МГц
2.1 кВ
400 мА
2кВ
230 мА
250 Вт
325 В
Б
Усилитель 500 МГц
2.1 кВ
400 мА
2кВ
225 мА
150 Вт
325 В



Основные параметры:
Максимальная рассеиваемая мощность на аноде........................................400 Вт
Максимальная рассеиваемая мощность на экранирующей сетке...................8 Вт
Максимальная рассеиваемая мощность на управляющей сетке..................0,2 Вт
Максимальная частота (при обеспечении заданных параметров)...........500 МГц
Катод...............................................................................................оксидированный косвенного канала
Напряжение канала............................................................................................6,3 В
Ток канала...........................................................................................................3,2 А
Крутизна проходной характеристики при Еа = 1кВ; Ес2 = 325В; Ia - 400мА...............26 мА/В
Междуэлектродные емкости (при включении с общим катодом):
Входная.............................................................................................................24 пФ
Выходная.............................................................................................................7 пФ
Проходная......................................................................................................0,08 пФ
Максимальная температура оболочки............................................................200ºС
Максимальная длина.......................................................................................67 мм
Максимальный диаметр...............................................................................51,6 мм
Масса (приблизительно)...................................................................................220 г
Рабочее положение.......................................................................................любое
Класс/режим работы
Применение
Предельно допустимые параметры
Типовой режим
Напряжение анода
Катодный ток
Напряжение анода
Анодный ток
Выходная мощность
Напряжение второй сетки
АБ
Линейный усилитель 75 МГц
2.1 кВ
400 мА
2кВ
230 мА
250 Вт
325 В
Б
Усилитель 500 МГц
2.1 кВ
400 мА
2кВ
225 мА
150 Вт
325 В
