Селективний індикатор напруженості поля
25.09.2025
Олекса - UR5GAW
248
248
Всім вітання, дана тема - варіант вирішення проблеми поділитися зі схемою, апарат опубліковано на youtube, у коментарях цікавила
схема. Для досвічених аматорів, навряд, щось складне й нове, але я помислив й... всі ми з чогось починали.
Оскільки,якихось персональнихсторінок в мене немає, викладаю схему тут й дам лінка в youtube хто цікавився.
Можливо для когось даний індикатор стане першим саморобним пристроєм-помічником у шеку, проте подібна реалізація може зацікавити й "бувалих" аматорів.
Зауважу, що для контролю вихідних каскадів передавача розташовувати пристрій бажано якомога далі від ТХ та кабелів, наприклад на протилежну стіну від стола з апаратурою. Тоді, вірогідність "приходу" сигналу саме з антени зростає й відповідно мінімізовується наведення сигналів з "під корпусу" самих ТХ.

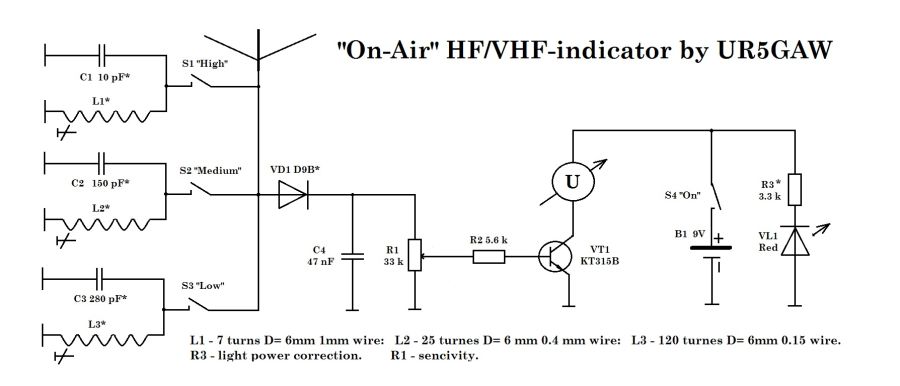

Схема на малюнку можливо хтось забажає повторити.
73! de UR5GAW
P.S. Лінк на відео роботи:
https://youtu.be/fOi2ZFHrqS4
схема. Для досвічених аматорів, навряд, щось складне й нове, але я помислив й... всі ми з чогось починали.
Оскільки,якихось персональнихсторінок в мене немає, викладаю схему тут й дам лінка в youtube хто цікавився.
Можливо для когось даний індикатор стане першим саморобним пристроєм-помічником у шеку, проте подібна реалізація може зацікавити й "бувалих" аматорів.
Зауважу, що для контролю вихідних каскадів передавача розташовувати пристрій бажано якомога далі від ТХ та кабелів, наприклад на протилежну стіну від стола з апаратурою. Тоді, вірогідність "приходу" сигналу саме з антени зростає й відповідно мінімізовується наведення сигналів з "під корпусу" самих ТХ.
Схема на малюнку можливо хтось забажає повторити.
73! de UR5GAW
P.S. Лінк на відео роботи:
https://youtu.be/fOi2ZFHrqS4
