Контур ГПД от радиостанции Р-131 "ВАЗА"
172Дополнительная информация: моб. 0674511409, Viber, Email [email protected]

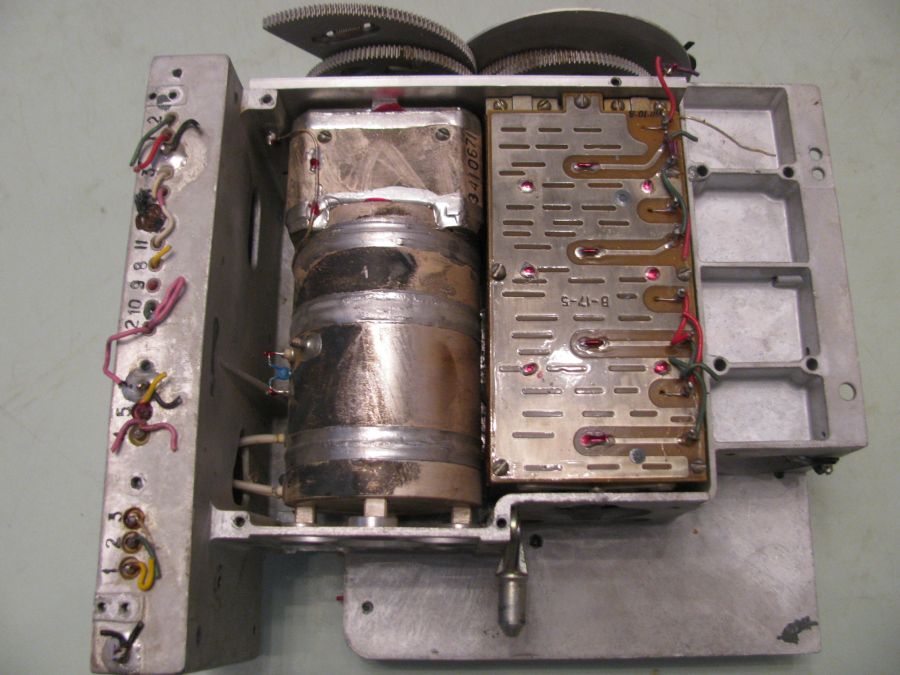

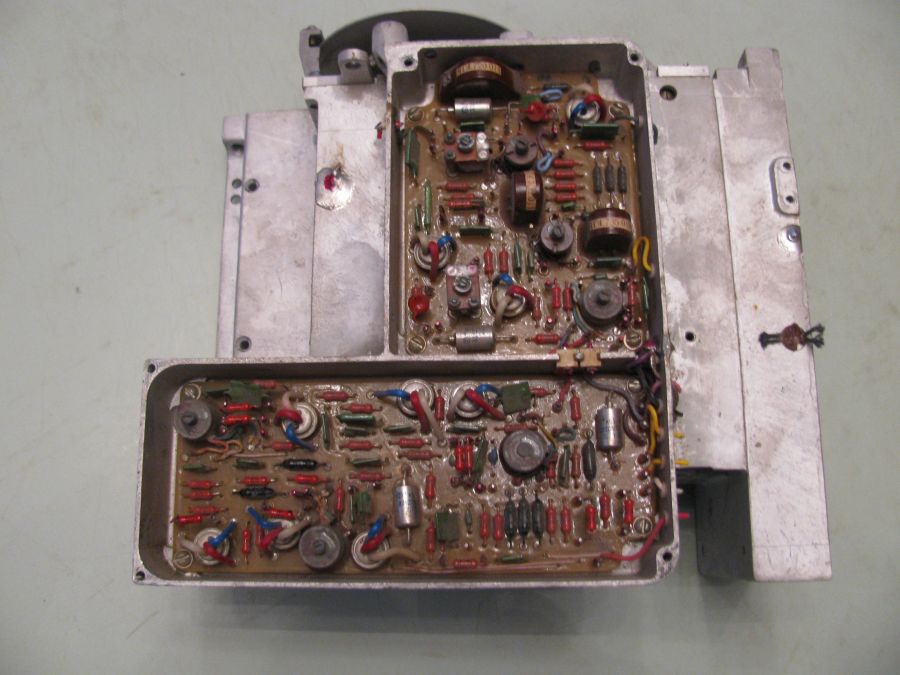

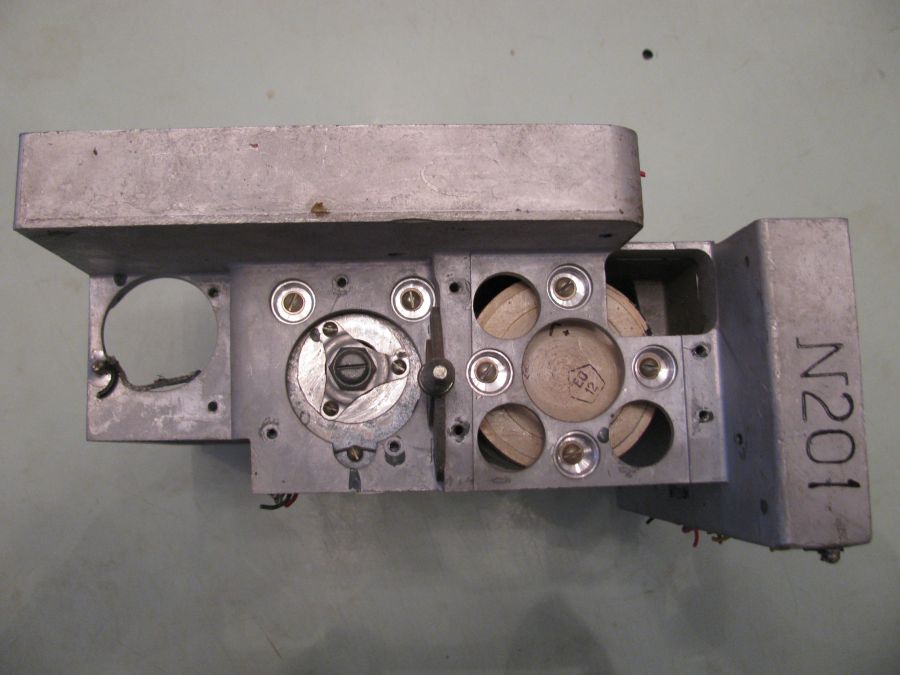

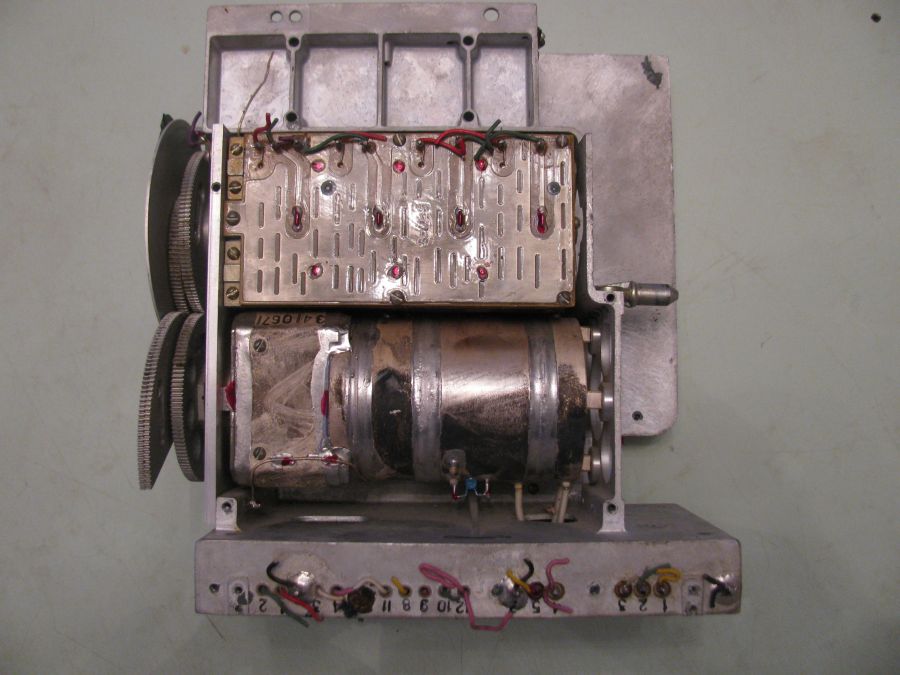

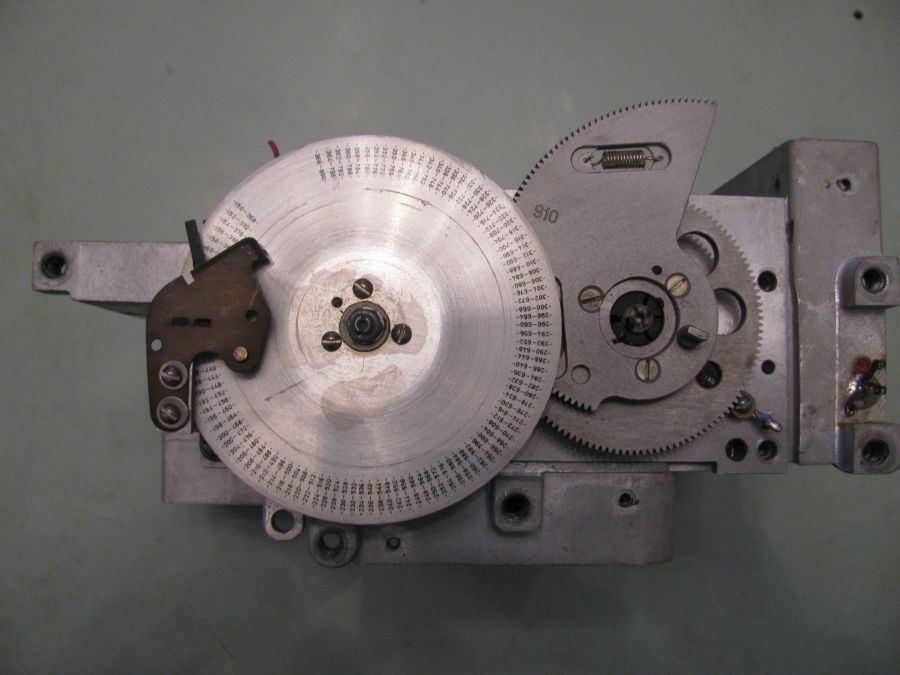

Контур ГПД от радиостанции Р-131 "ВАЗА". Частота 2,18 - 4,34 МГц. Именно он показан на фото. Конденсатор контура ГПД с
целью обеспечения стабильности частоты генератора выполнен из инвара и полностью экранирован герметичным корпусом. Пластины ротора и статора представляют собой
полукольцевые цилиндры. Емкость конденсатора изменяется по линейному закону. На общей оси с конденсатором ГПД находятся выполненые методом отбортовки две секции
конденсаторов умножителя высокой кратности и умножителя частоты ГПД на 3 с плоскими пластинами.

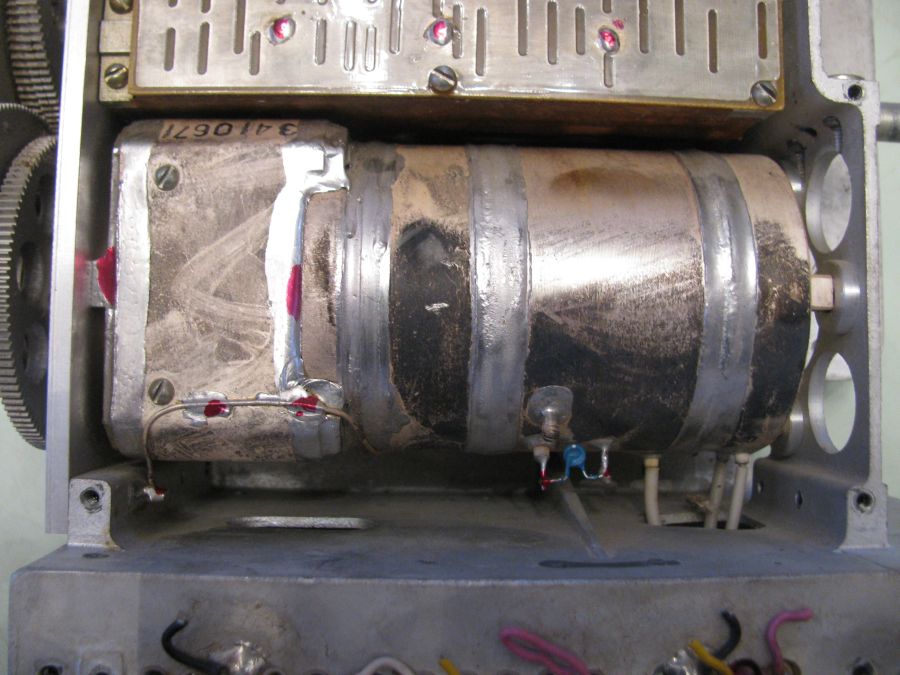

В цилиндрическом экране, припаянном к корпусу конденсатора ГПД, размещены две катушки индуктивности контура ГПД.
Электрическая связь между катушками определяется их расположением (одна катушка внутри другой). Для обеспечения стабильности параметров, катушки выполнены на
керамических каркасах серебряным проводом методом горячей намотки с покрытием стеклоэмалью для фиксации шага намотки.
Цена контура ГПД 1500 грн.
