продам
КХ Трансівер SW2025
285Дополнительная информация: Всі питання електронною поштою [email protected] Замовлення по телефону/вайберу/телеграму і таке інше не приймаю. Не передзвонюю, не треба скидувати на електронку свій номер телефону з натяком "передзвони". Тільки електронна пошта. Хочете замовити - пишіть одразу куди і чим відправити, і як бажаєте сплатити.

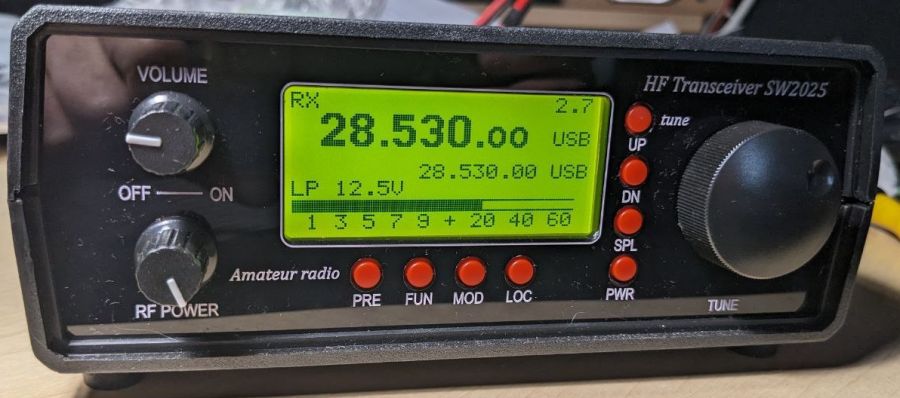

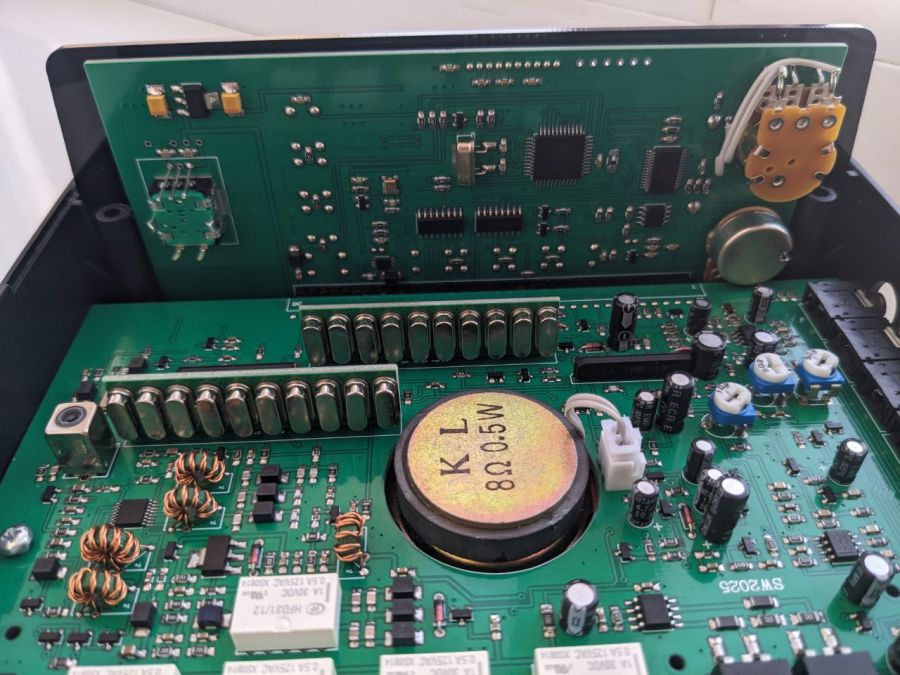

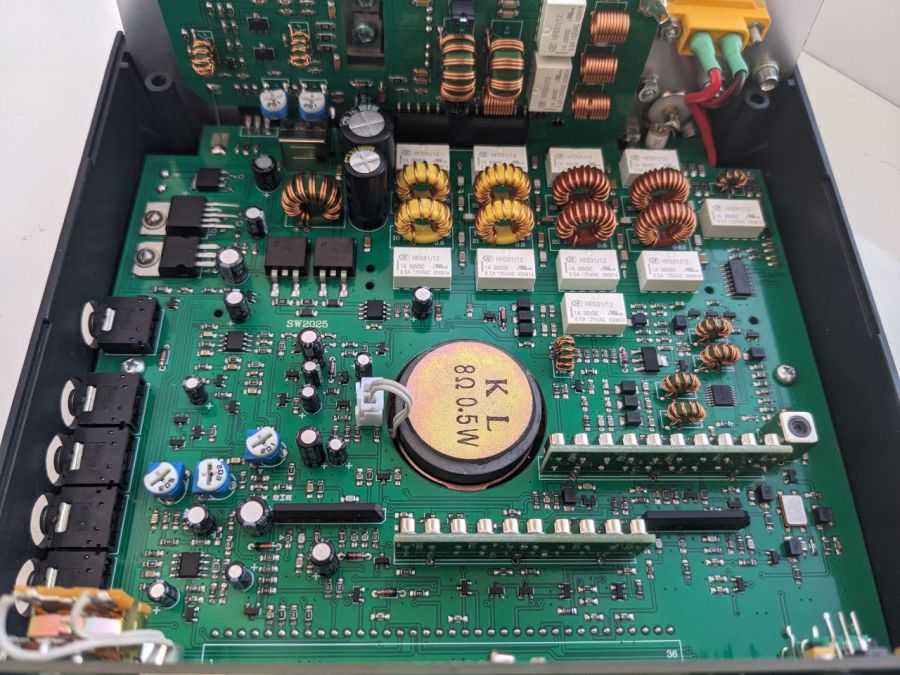

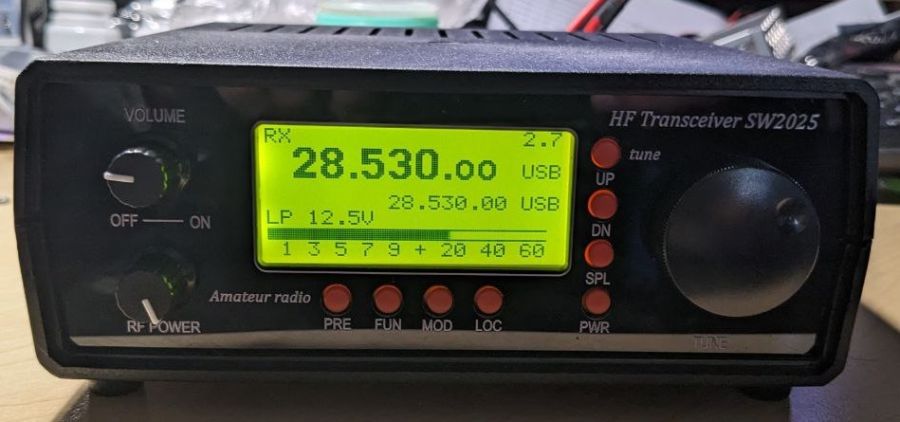

В продажу трансівер SW2025. Версія з діапазонними ФНЧ, без УКХ блоку, без ЧМ. Новий. Не бувший в користуванні. Зібраний в 2025 році, налаштований автором конструкції. В комплекті трансівер + тангента + шнур живлення.
Що нового в SW2025?
1. Захист від переполюсовки на P-канальному MOSFET.
2. Пара діодів Шотткі SR540 в перетворювачі напруги для вихідного каскада замінені на збірку 12CWQ10FNTR

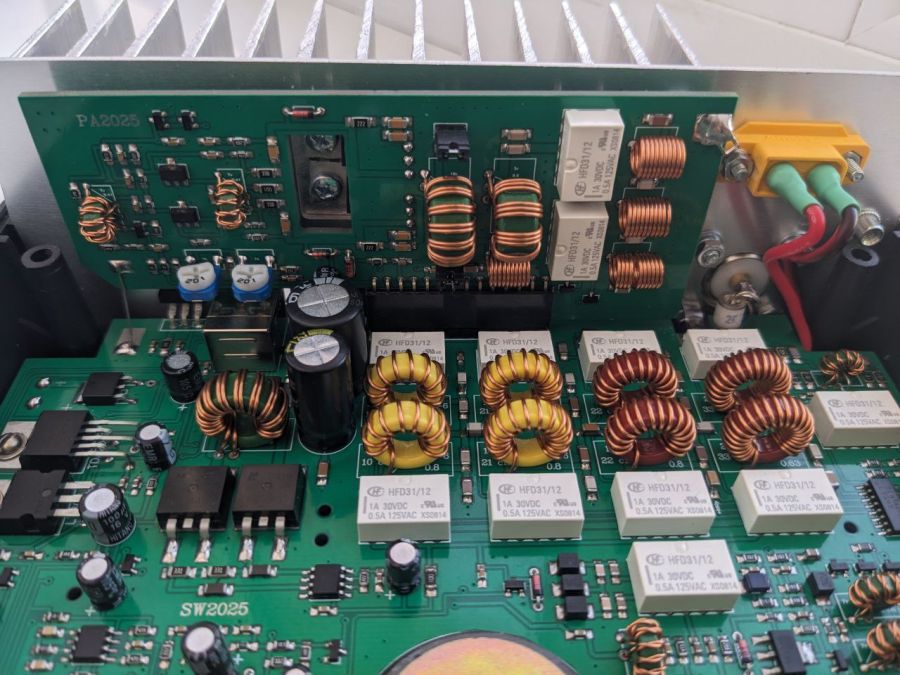

3. В драйвері підсилювача потужності замість BFG35/135/591 тепер стоять польові транзистори RD01MUS2.
4. Живиться драйвер від 12В

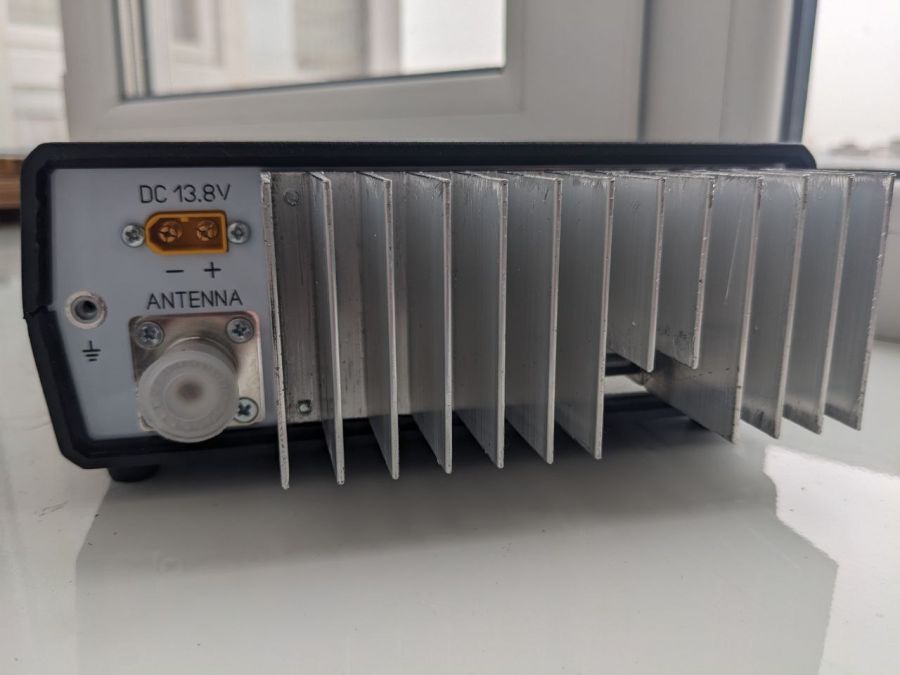

Задня панель алюмінієва, радіатор з вертикальним розташуванням ребер. Гніздо живлення XT60EW-M.

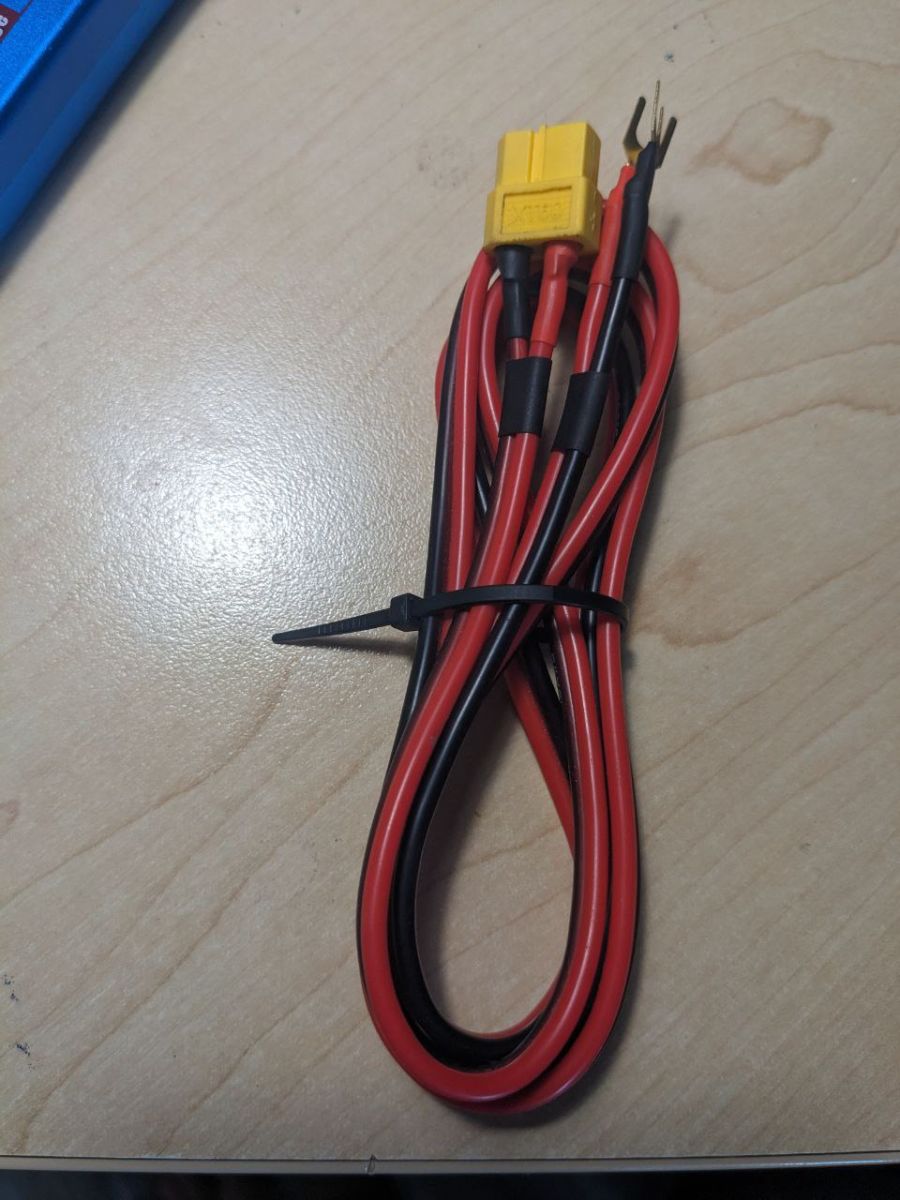

Тепер в комплекті гнучкий шнур живлення в силіконовій ізоляції 2 по 14 AWG довжиною 1 метр. З одного боку розпаяний XT-60F, з іншого боку обтиснені вилочки під гвинти М4 (з розрахунку на розповсюджені модульні блоки живлення в металевому перфорованому корпусі). Якщо Вам треба шнур іншої довжини та/або обжаті не "вилочками", а чимось іншим (наприклад наконечниками НШВІ) - пишіть, якщо буде технічна можливість то зроблю нестандартний шнур.
Ціна - 12600 грн
Схема, монтажки, прошивка, авторський опис - https://drive.google.com/drive/folders/1eRCVLL5JmUO2hWEESL6LHKp412vsB2_M
Що нового в SW2025?
1. Захист від переполюсовки на P-канальному MOSFET.
2. Пара діодів Шотткі SR540 в перетворювачі напруги для вихідного каскада замінені на збірку 12CWQ10FNTR
3. В драйвері підсилювача потужності замість BFG35/135/591 тепер стоять польові транзистори RD01MUS2.
4. Живиться драйвер від 12В
Задня панель алюмінієва, радіатор з вертикальним розташуванням ребер. Гніздо живлення XT60EW-M.
Тепер в комплекті гнучкий шнур живлення в силіконовій ізоляції 2 по 14 AWG довжиною 1 метр. З одного боку розпаяний XT-60F, з іншого боку обтиснені вилочки під гвинти М4 (з розрахунку на розповсюджені модульні блоки живлення в металевому перфорованому корпусі). Якщо Вам треба шнур іншої довжини та/або обжаті не "вилочками", а чимось іншим (наприклад наконечниками НШВІ) - пишіть, якщо буде технічна можливість то зроблю нестандартний шнур.
Ціна - 12600 грн
Схема, монтажки, прошивка, авторський опис - https://drive.google.com/drive/folders/1eRCVLL5JmUO2hWEESL6LHKp412vsB2_M
