BRICK2 SDR HERMES-LITE 14-BIT DUC/D 098 5643121

BRICK2 SDR HERMES-LITE 14-BIT DUC/DDC КВ ТРАНСИВЕР 1.8-60MHZ 384 KHZ

НОВЫЙ

2 приемника, 1 передатчик
Выходная мощность на всех диапазонах до 15Вт, работа цифрой не рекомендуется более 10Вт
Отображение выходной мощности и КСВ
Динамик можно установить самостоятельно
Встроенный телеграфный ключ
Стабилизация частоты TCXO (0,1 ppm)
7 ФНЧ + 1 ФВЧ
УВЧ +20 дБ
Динамический диапазон: 110 дБ
Переключаемый Аттеньюатор 0-30 дБ
Размеры корпуса 150x100x55мм
UART для Hardrock-50 (необходимо тестирование)
ШИМ формирователь диапазонов для Xiegu XPA125B
Десятичный (BCD) как Yaesu, Elecraft
PTT Out
ансивер Brick2 SDR это готовое устройство, которое поможет попасть в мир прямой оцифровки DDC/DUC с интерфейсом Ethernet. Прошивка для этого трансивера основана на оригинальной версии Hermes (Anan 10e (mod)), модифицирована Сергеем EU1SW и опубликована здесь.

Приемники и передатчик выполнены по технологии прямой оцифровки. AD-преобразователь (АЦП и ЦАП) имеет длину слова 14 бит. Это приводит к превосходному значению MDS -130 дБм (при полосе 500 Гц). Как видимый результат этой передовой цифровой технологии, пользователю доступен диапазон ширины спектра до 384 кГц. Диапазон частот приемника от 30 кГц до 60 МГц. Малошумящий генератор вносит существенный вклад в хороший приемник. Для удовлетворения исключительно высоких требований установлен опорный тактовый генератор 10 МГц (TCXO).

Усилитель мощности выполнен на полевых транзисторах RD16HHF1, выходная мощность составляет максимум 15 Вт в диапазоне от 160 до 6 м, что более чем достаточно для QRP связи или раскачки внешнего усилителя мощности. 7 фильтров нижних частот для диапазона 160–6 м и 1 фильтр верхних частот. Полное перекрытие по частоте.

Отдельный 14-битный АЦП, 14-битный ЦАП. Работает с управляющими программами Thetis, LinHPSDR, Console и другими, панорама 48-384 кГц, LNA, ATT, аудиокодек. КСВ мост позволяет отображать мощность и КСВ в программе.

Хорошо подходит для трансвертеров, благодаря встроенному термокомпенсированному кварцевому генератору стабилизация частоты не хуже 0,1 ppm.

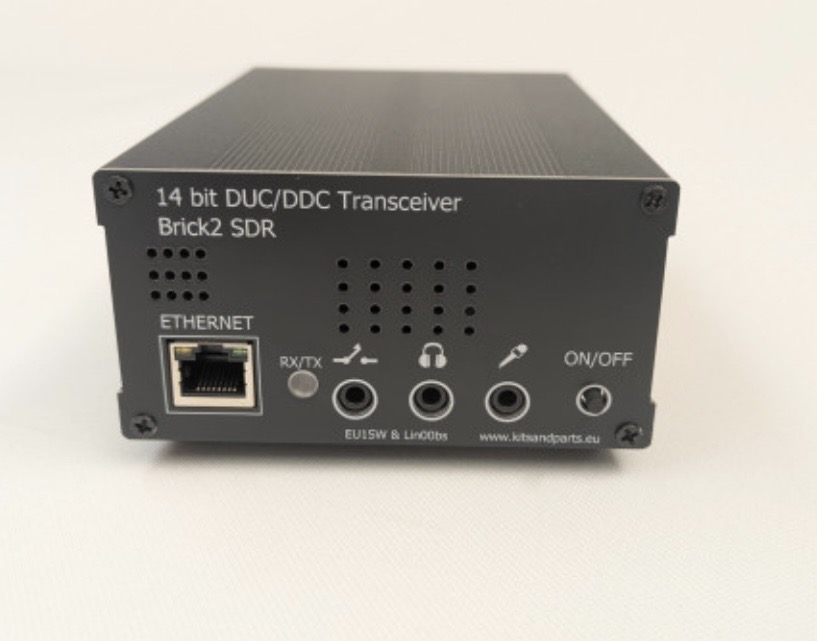

Для связи с персональным компьютером используется интерфейс Ethernet и работает в домашней локальной сети. Передача звука и управление работает как на самом устройстве, так и удаленно, дополнительно кроме кабеля Ethernet никаких проводов прокладывать нет необходимости, можно забросить на чердак и продолжать пользоваться на рабочем месте. Используя этот трансивер Вы получите все преимущества прямой цифровой обработки сигналов, недоступные для классических трансиверов.

Основные характеристики:

Чувствительность приемника -130 dBm в CW 500 гц
Панорама регулируемая 48-384кГц
Любой вид модуляции (АМ, ЧМ, SSB, CW, DIGI, RTTY) зависит от программы управления
Динамик и нужные компоненты можно установить самостоятельно
Телеграфный ключ
7 ФНЧ + 1 ФВЧ
УВЧ на MMIC +20 dB
Динамический Диапазон 110 дБ
Переключаемый Аттенюатор 0-30 dB
звуковая карта + УНЧ + тангента
стабилизация частоты TCXO
КСВ мост
и еще много полезного и удобного.
Последовательный интерфейс для Hardrock-50 (не полностью реализован, необходимо тестирование)
ШИМ формирователь диапазонов для Xiegu XPA125B
Десятичный (BCD) как Yaesu, Elecraft
PTT выход


Технические Характеристики:

Напряжение питания 12-15 Вольт
Ток: Прием - 400 мА, Передача - до 5 А
2 Приемника
Динамический Диапазон: 110 дБ
Диапазон частот: 1 – 60 Мгц
Виды модуляции: SSB, CW, DIGI, RTTY
Подводимая выходная мощность: до 15Вт, работа цифрой не рекомендуется более 10Вт

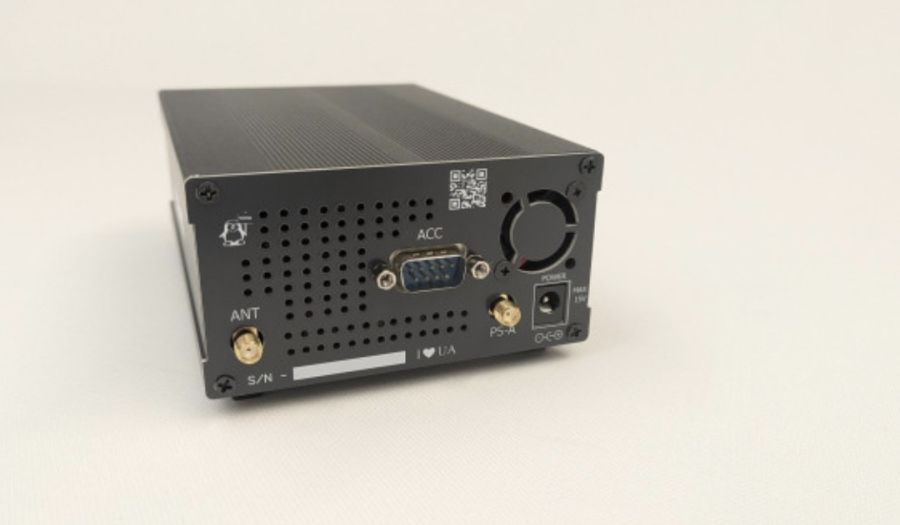

Антенный разъемы/PS-A: SMA мама
Напряжение питания 13 В
Максимальный ток при передаче 5 А
Размеры – ш х г х в (мм): 150x100x55
Вес (кг.): 0,750

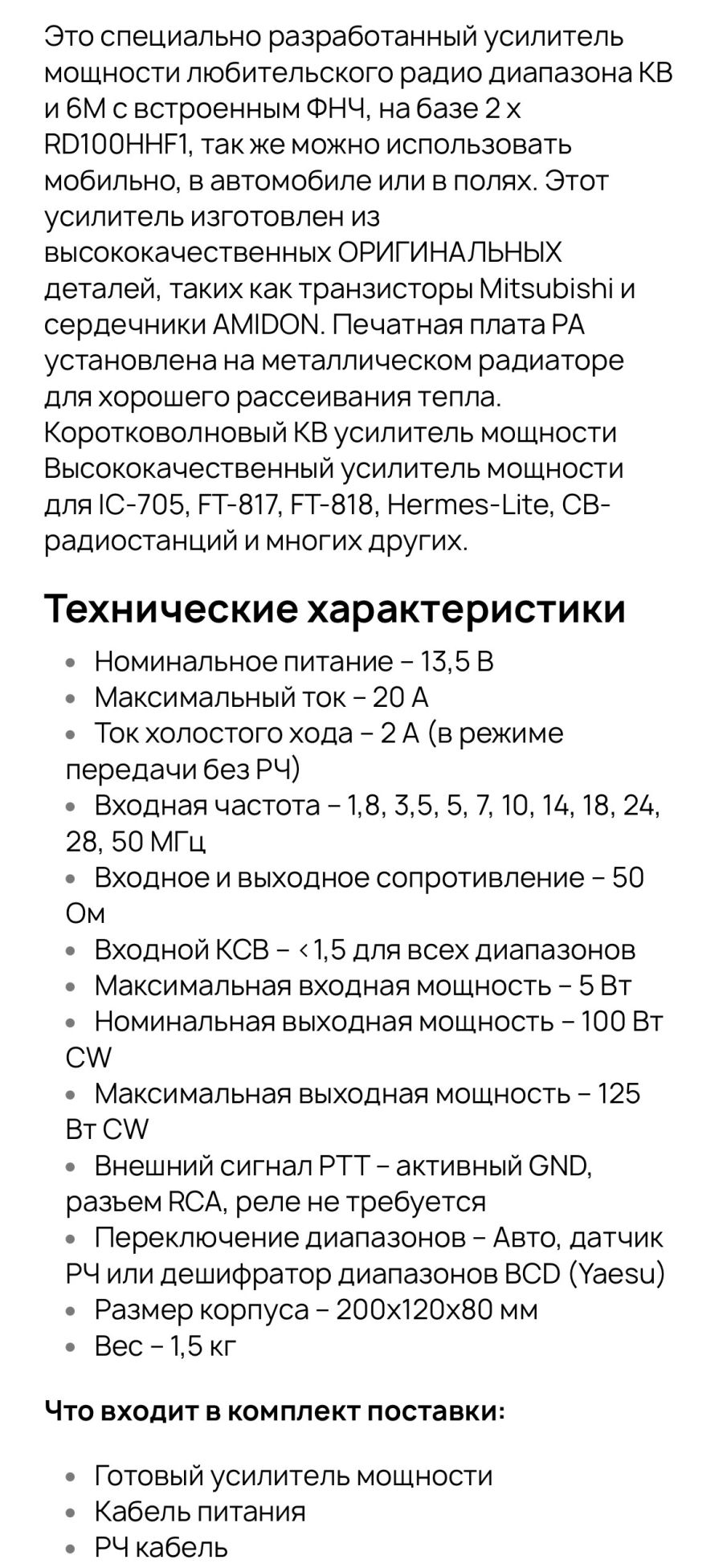

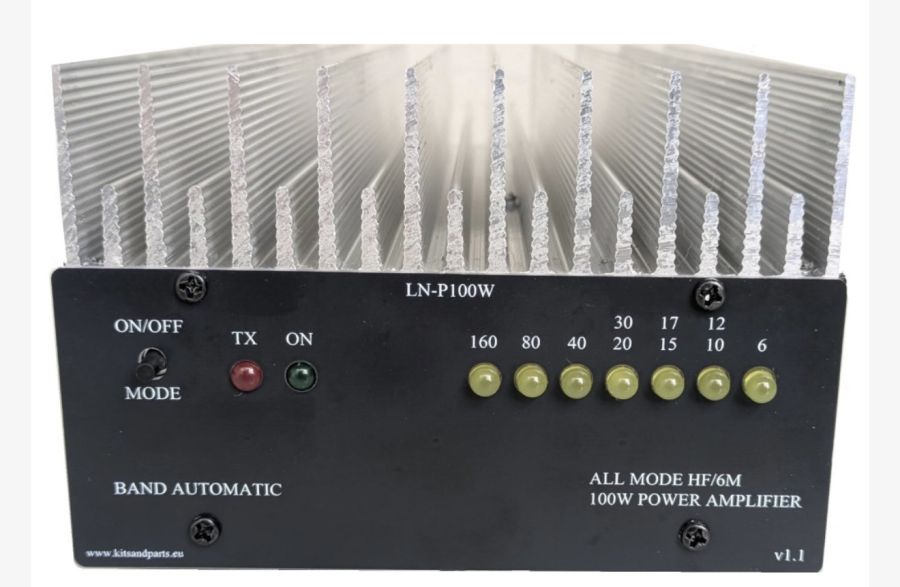

Можливо , за окремі кошти , доукомплектувати підсилювачем від автора під цей трансивер на 100 вт
