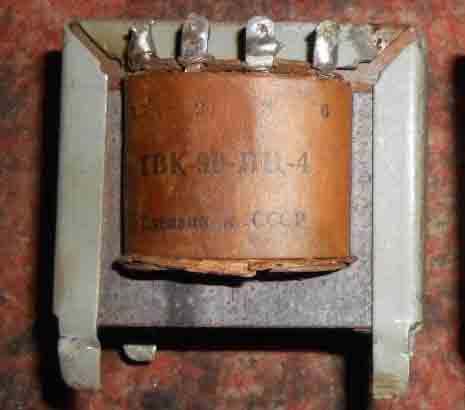

Трансформатор №4 ТВК-90-ПЦ-4

Габариты трансформатора: 60 х 60 х46 мм
Габариты сердечника: 56 х 48 х 24 мм (магнитопровод УШ16 х 24, габаритная мощность 8 ВА)
Точные данные обмоток отсутствуют. Замеры показали следующие результаты:
Выводы 1 -2 -3 - активное сопротивление 12 Ом, индуктивность 480 мГн
(2 обмотки со средней точкой предположительно по 260 витков ПЭЛ-0,41)
Выводы 6 - 7 - 8 - активное сопротивление 23 Ома, индуктивность 74 мГн
(2 обмотки со средней точкой предположительно по 200 витков ПЭЛ-0,18)
Выводы 9 - 10 - 11 - активное сопротивление 12 Ом, индуктивность 18,5 мГн
(2 обмотки со средней точкой предположительно по 100 витков ПЭЛ-0,18)
Варианты использования:
- как многообмоточный дроссель
- как трансформатор преобразователя напряжения
Масса 505 г
80 грн
