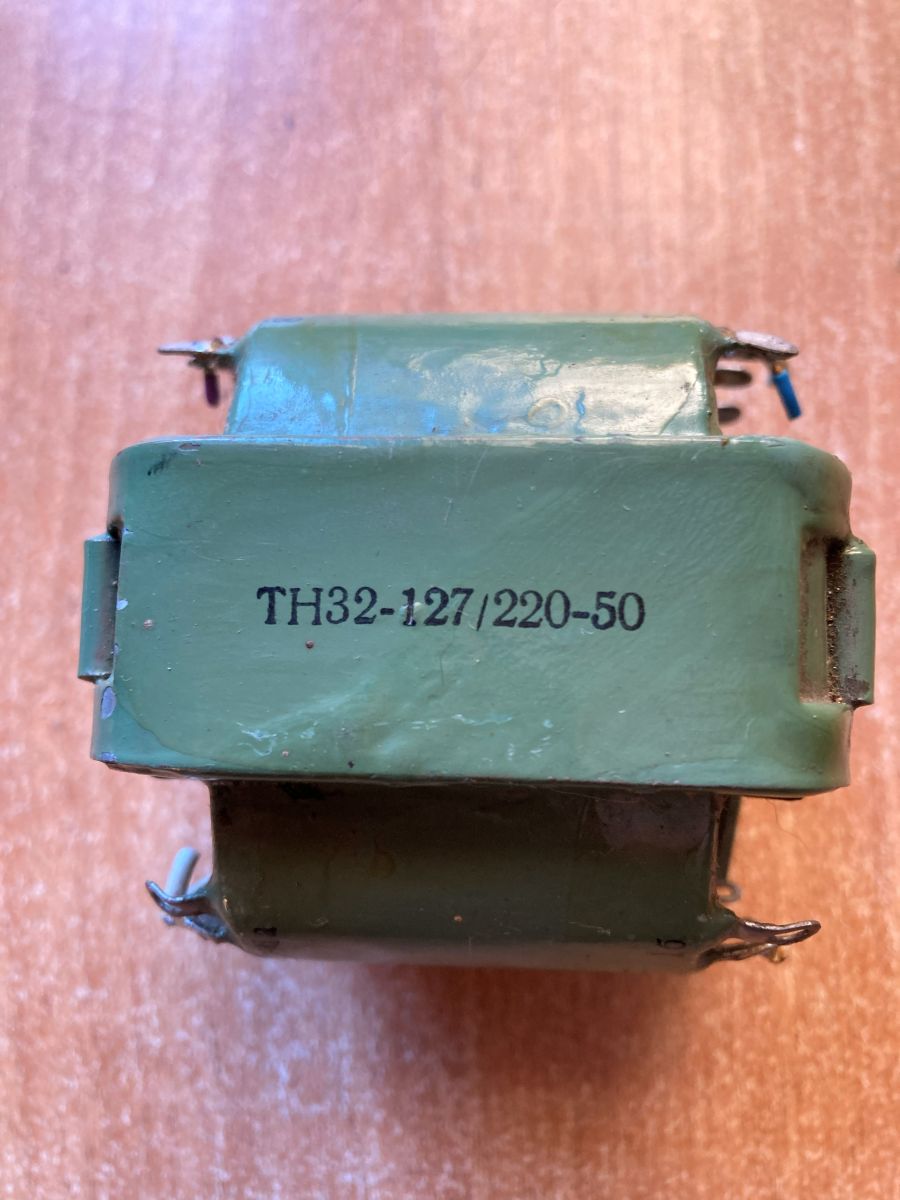

Трансформатор накальний ТН32-127/220-50

Ціна 350 грн.

Сердечник: ШЛ16х25
Мощность: 20 Вт
Ток первичной обмотки: 0,21/0,12 А
Масса: 0,85 кг


Трансформаторы ТН32 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТН32-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН32 на 220 В такие же, как у соответствующих трансформаторов ТН32 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТН32 на 127/220 В составляют:

между выводами 1 и 1а, 4 и 4а - 3,2 В;
между выводами 1 и 1б, 4 и 4б - 6,3 В;
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 1 и 3, 4 и 6 - 127 В.

При использовании трансформаторов ТН32-127/220 на 127 В необходимо:

соединить выводы 1 и 4, а также 3 и 6;
подать напряжение 127 В на выводы 1 и 3.

При использовании трансформаторов ТН32-127/220 на 220 В необходимо:

соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.


В трансформаторах ТН32 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.

Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.
