Мікротрансивер CW 14 MHz з фазово - резонансним способом творення SSB.

Всім вітання, продовжую длитися своїми конструкторськими розробками та апаратури побудованної з їх застосуванням.
Цього разу представляю телеграфний мікротрансивер діапазону 14 МГц, проте, суто телеграфною є лише друга версія, перша версія була

повноцінним SSB + CW мікротрансивером, проте мала конструктивні ньюанси й спроба попрацювати в одному з QRP - тестів показала, що

конструктив був "сирим" й потребував змін. Тому, дана версія хоч й теж є простою та здебільш експериментальною, проте недоліки

усунено й апарат перетворився на цілком повноцінний для роботи в ефірі.

Є відзнято відео роботи даного апарату, та показано внутрішній конструктив цього мікротрансиверу.

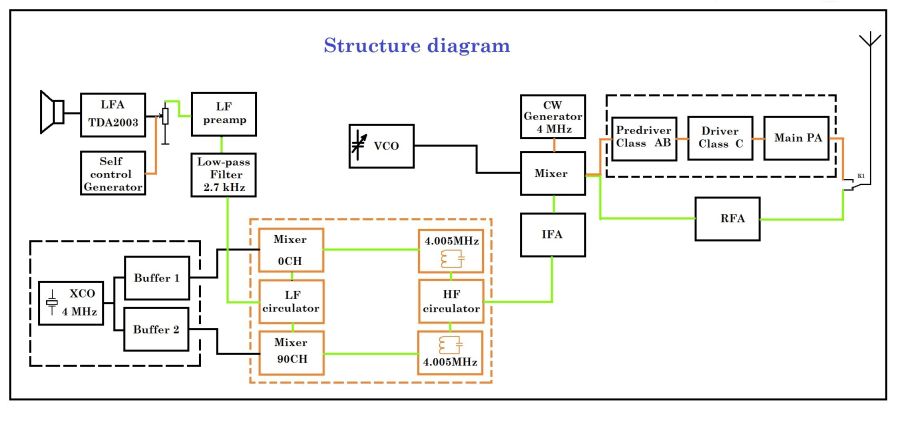

На форумі викладаю структурну схему другої версії апарата, та у pdf- файлі принципову схему ТХ.

Якщо, Ви раніше вже бачили першу версію,то Вам буде все знайоме, але відмінності другої версії значні.

Отже, лінк на перегляд відео буде нижче, зараз коротко нагадаю зміст фазово - резонансного способу творення SSB сигналу.

-----
Сама назва "фазово-резонансний спосіб формування SSB"- є моя власна,
оскільки подібних розробок я не зустрічав,тобто це претендує на цілковиту самобутність й новизну.Хоча,описані раніше у

радіоаматерській літературі фазо-фільтрові рішення мають приблизно таку саму суть,але їх застосування занадто кропітке у

налагодженні,вимагає ретельних рішень для низькочастотних фазообертачів,й хоча має перевагу за рахунок ужитку у широкому(порядка

смуги аматорського діапазону)спектрі частот,але має купу недоліків,які можна усунути за рахунок ускладнення базової схеми,тобто

трансівер прямого перетворення якщо добрий,ніколи не реально зробити простим.

Суттєвим недоліком фазо-резонансного способу формування односмугового сигналу є те,що він неможливий у спектрі частот,а може бути

реалізованим лише на одній конкретній частоті за вашим вибором.Тобто,традиційний трансівер з прямим перетворенням,що випромінює

односмуговий сигнал може працювати лише на фіксованій кварцевим резонатором частоті.

Принцип роботи стає зрозумілим з структурної схеми й є велика схожість с описаними раніше методами для техніки прямого

перетворення,але є й суттєва відмінність - перед високочастотними фазообеотачами встановлено коливальні контури з гострим резонансом

саме у робочій смузі частот.Я не буду описувати зміст роботи традиційних способів,вантажити
формулпами й т.і.,все це дуже добре описано у В.Т.Полякова,й там також згадується про недоліки методу,хоча з ними минулого століття

можна було миритися,але на сьогодення вимоги до аматорської апаратури значно вищі.
Отже,низькочастотний сигнал традиційно розкладається на фази,змішується з сигналом генераторами й отриманний DSB сигнал у

протифазних каналах потрапляє на коливальні контури.Тут,слід пам"ятати,що контур-це є високодобротна вибіркова система,яка на піку

резонансу посилює сигнал й досить має відносно велике ослаблення частот,що поза межами резонансу,тобто на високочастотні

фазообертачі для остаточного формування SSB потрапляє вже не просто DSB сигнали з протифазних каналів,а ослабленні за амплітудою

непотрібні смуги й навпаки підсилені робочі смуги частот,відповідно після високочастотних фазообертачів виходить значно вище

ослаблення неробочої смуги,аніж у традиційних методах формування які застосовуються у техніці прямого перетворення.

Прошу звернути увагу на дуже ретельне розділення змішувачів,фактично вони повністю незалежні,балансні,й у данному випадку мусять

бути лише такими - жодне спрощення яке припустиме для фазо-фільтрових методів,для фазово-резонансного неприпустиме.
Це є одна з важливих умов.
Як відомо,самим болючим місцем всіх цих апаратів й кропітким є добре налаштування(яке часто й не виходить)низькочастотних

фазообертачів.Даний метод,що я пропоную позбавлений цього недоліку й фактично особливо кропіткого підходу та вимог до цього вузла не

має:
на ньому вже не лежить та значна частина відповідальності за ступінь подавлення небажаної смуги.

-----

Якщо виникатимуть питання додатково надам відповіді, на цім оглядово все й як обіцяв лінк для перегляду відео:



https://youtu.be/3XJgWXpsG_0


Всім 73!Phase_Resonanced TX.pdf
