Блок гетеродина и УВЧ Р-405

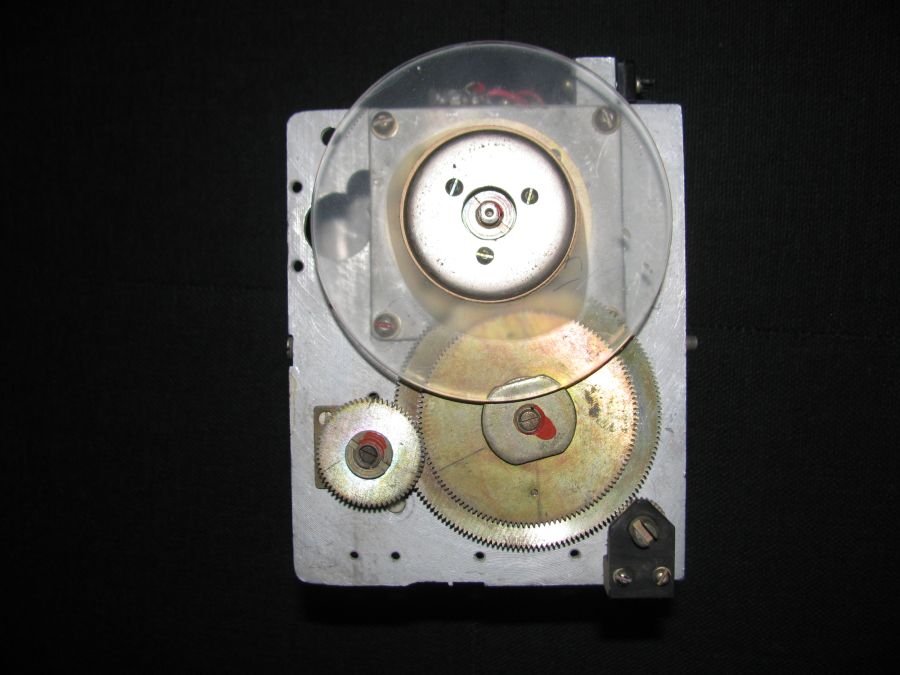

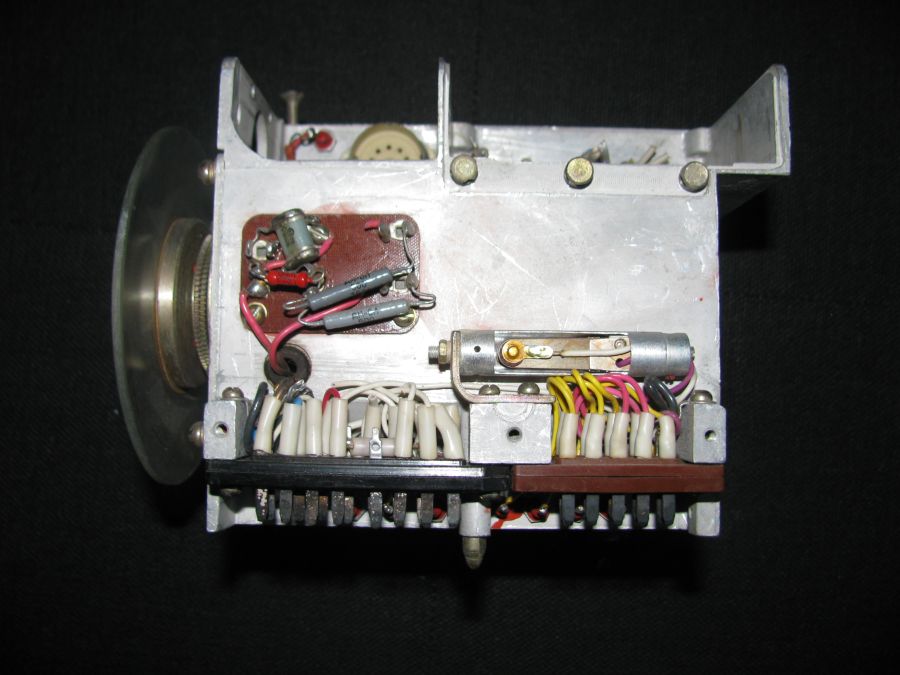

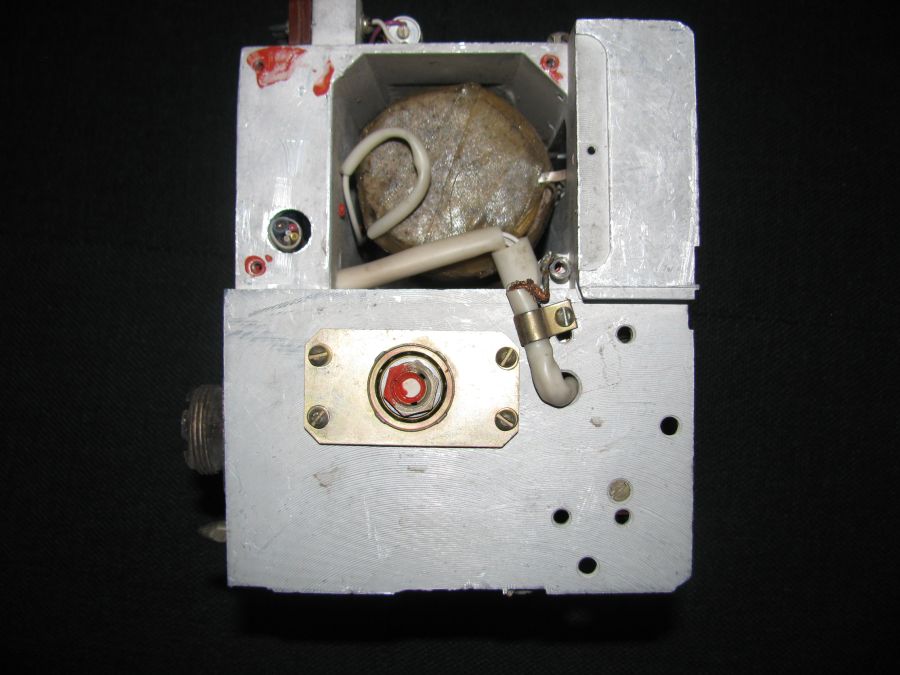

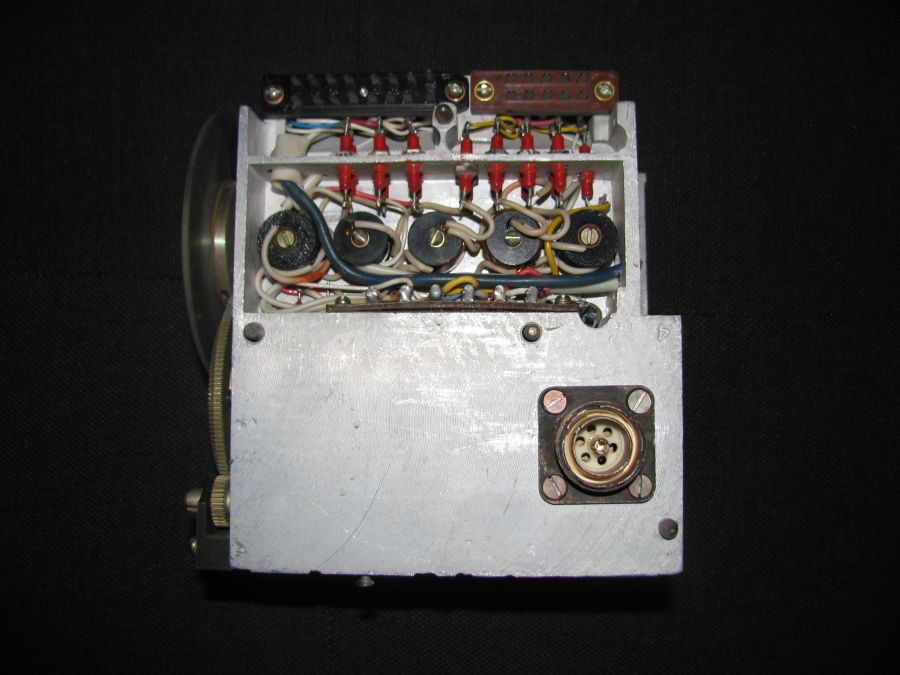

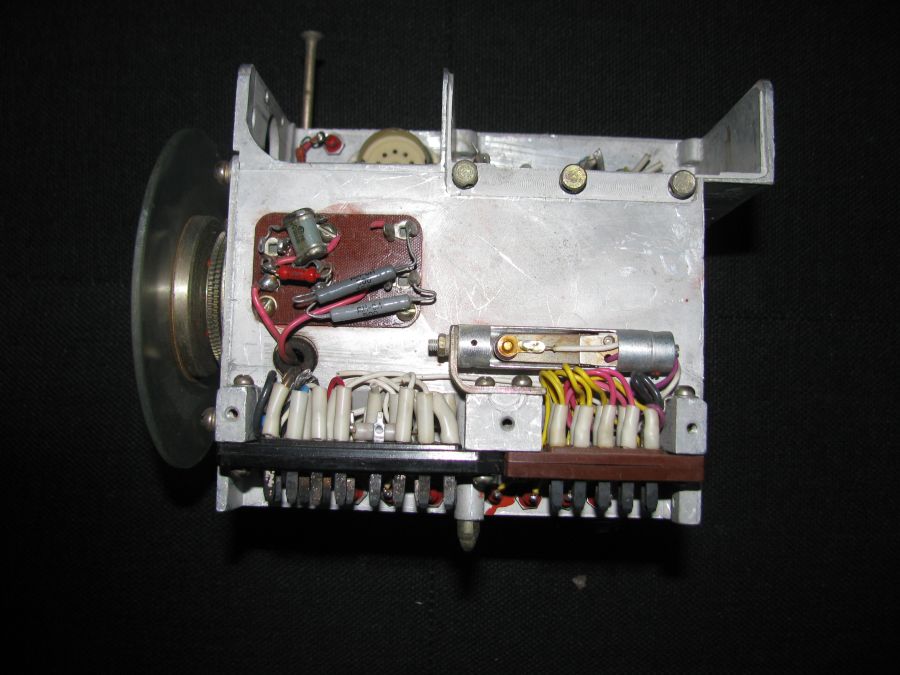

Блок возбудителя передатчика и УВЧ Р-405. ГПД работает в диапазоне 65-70МГц на лампе 6Ж1Б-В и далее идут каскады умножителей частоты и усилителей. Контур возбудителя обладает высокой добротностью и стабильностью. Катушка выполнена путем вжигания серебра в керамический каркас и помещена в герметизированный экран для уменьшения влияния влаги на контур. Контур возбудителя термостатирован. Также применена схема термокомпенсации. На последнем снимке для общей информации показано расположение двух блоков - возбудителя передатчика и УВЧ с гетеродином приемника в радиостанции Р-405. Может быть использован в качестве высокостабильного гетеродина в КВ трансивере после соответствующего деления частоты или в качестве внешнего VFO в уже имеющемся трансивере.
490грн.
