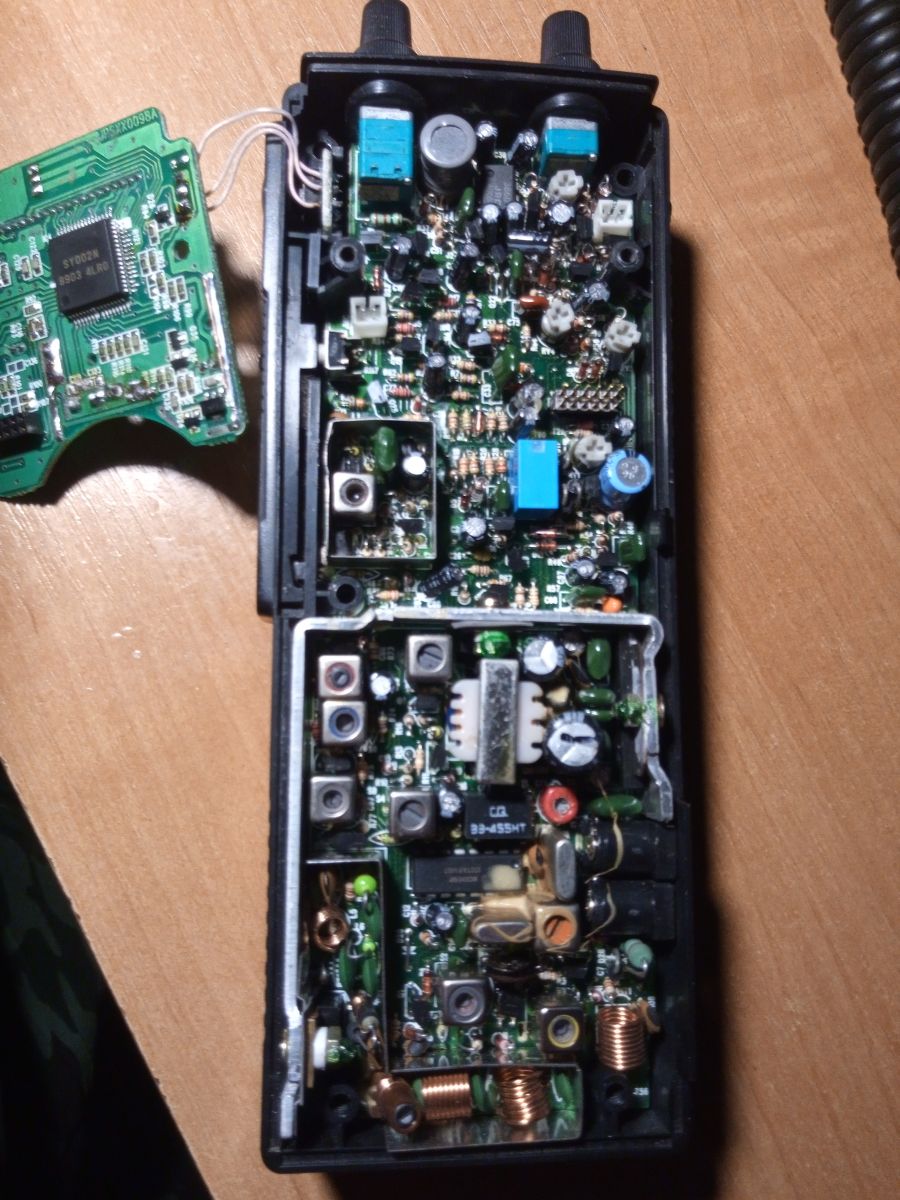

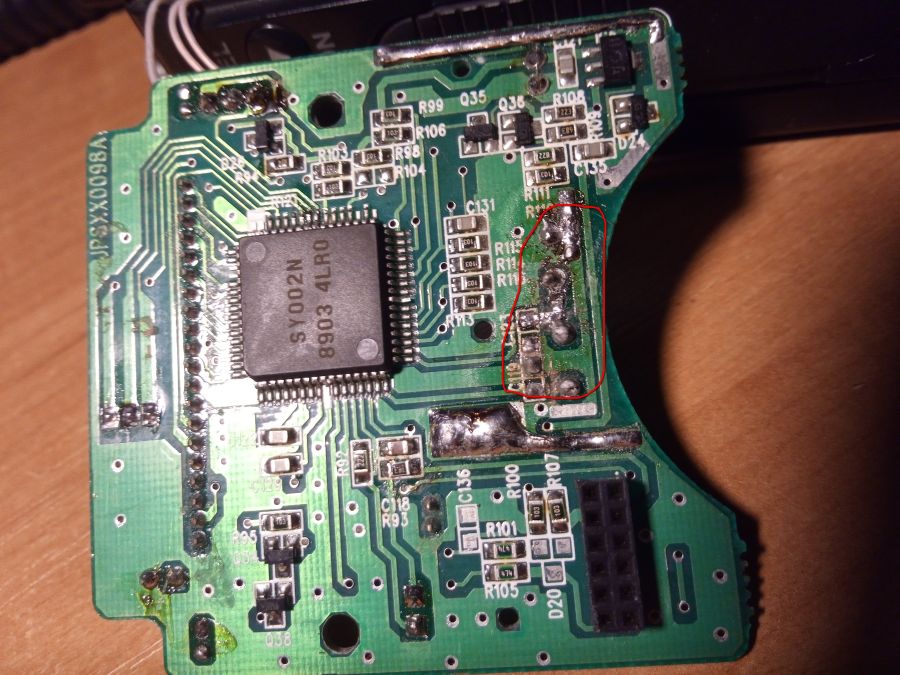

Приветствую коллеги! Попал в руки такой древний аппарат. Но в обвязке процессора отсутствуют пару деталей отвечающих за рабочую частоту. Место их установки выделено на 1 фото. Может у кого завалялось подобное радио. Буду благодарен за информацию о номиналах недостающих деталей. Интересует модель именно с таким процессором, т.к. было несколько вариантов этой станции.
В цьому випадку проц не важливий. На схеме проглядається кварц 4, 5 мГц пару маленькіх ємностей з виводів кварца та резистор на землю. Встановіть любі, наприклад 2х 33пФ та 100 кОм та подивиться чи з"явиться індікація на ЖК
В даташит на LC7234 вказано 30 пФ та 4, 5 мГц
Кварц 4, 5- это в "5". 4, 499172 МГц- "0". 101е переключались, но не все. Вроде только которые с "+". А PRO-200N еще более древняя, SMD только на плате процессора, остальное обычный монтаж. . . Думаю заказать 4, 49923 МГц, он там еще и миниатюрный.
