продам: Продам набор для изготовления высокотокового измерителя Н21е
01.04.2026 11:15
Сергей - US5MSQ
72
72Додаткова інформація: г.Киев [email protected] т.О5О-348-97-1О

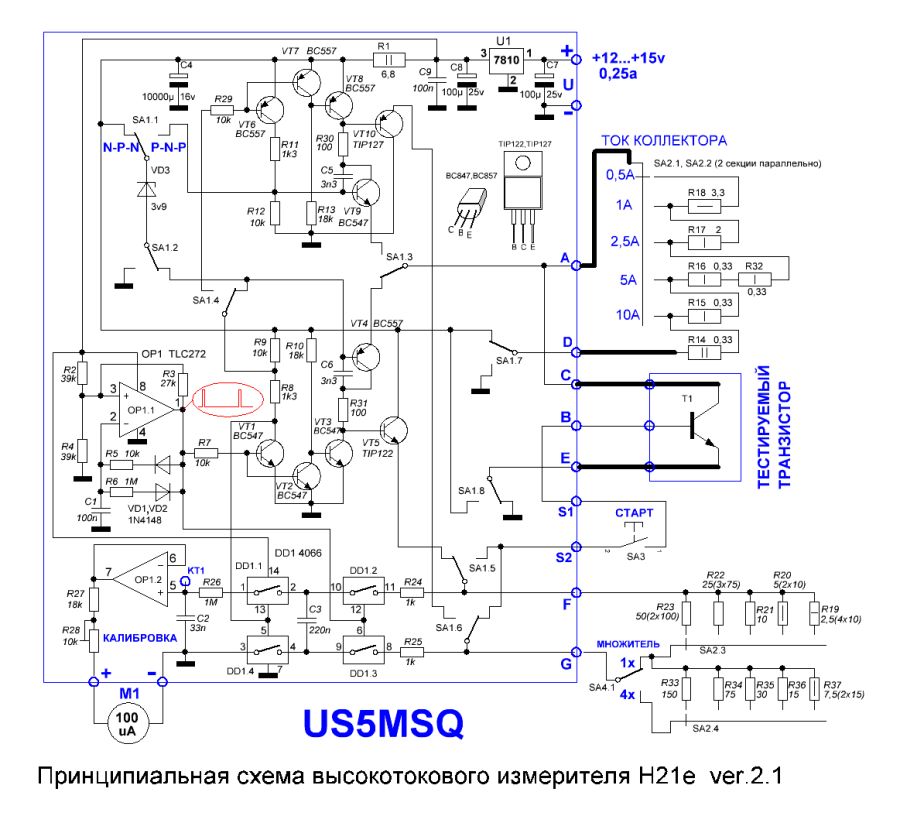

Продам набор деталей для самостоятельного изготовления экономичного высокотокового измерителя Н21е мощных транзисторов. Прибор позволяет измерить с точностью не хуже 10 % статический коэффициент усиления по току (обозначаемый как Н21е) мощных биполярных транзисторов при фиксированных токах коллектора 0.5, 1, 2.5, 5 и 10А. Пределы измерения Н21е от 10 до 100 при множителе 1х и от 40 до 400 при включённом множителе 4х. При этом требования к реальному источнику питания самые гуманные: постоянное напряжение 12-14В при токе не менее 200 мА. Схема, принцип её работы, изготовление и настройки прибора подробно описан в моей статье Высокотоковый измеритель Н21е мощных транзисторов – см. здесь https://us5msq.com.ua/vysokotokovyj-izmeritel-n21e-moshhnyx-tranzistorov/
Набор предлагается к продаже в двух вариантах комплектации :
1. Печатная плата высокого качества с защитной маской и маркировкой размером 100х70мм и сопроводительной документацией – 250 грн

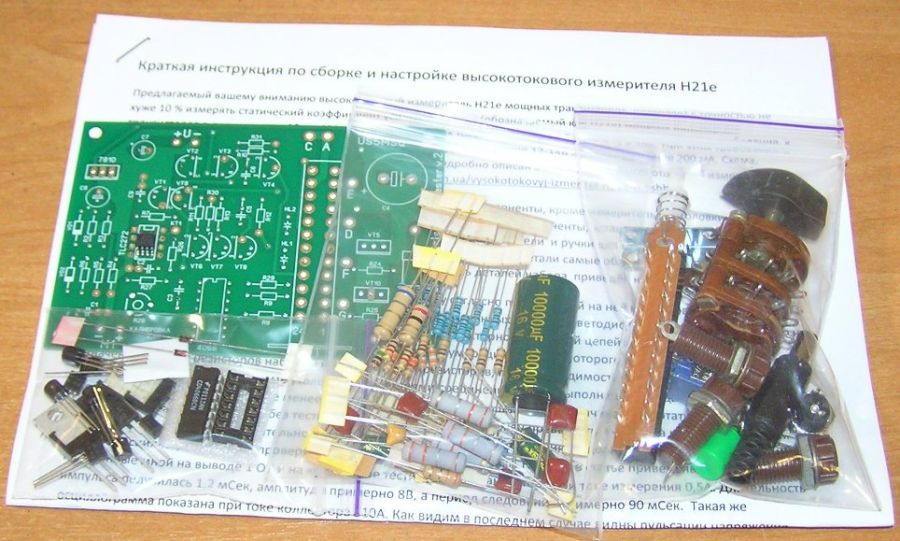

2. Полный набор деталей для самостоятельной сборки, куда входят все необходимые компоненты, кроме измерительной головки: печатная плата высокого качества с защитной маской и маркировкой, все радиокомпоненты, устанавливаемые на неё: резисторы, конденсаторы, диоды, транзисторы, микросхемы, разъёмы, переключатели и ручки для них. Внешние подключения выполняются при помощи разъёмов, входящих в комплект набора. Все детали самые обычные выводные (кроме SMD микросхемы ОУ – она уже распаяна на плате). Цена полного набора – 670 грн
При желании полный набор можно доукомплетовать измерительными головками с уже переделанными мной шкалами (продаются только с набором!):

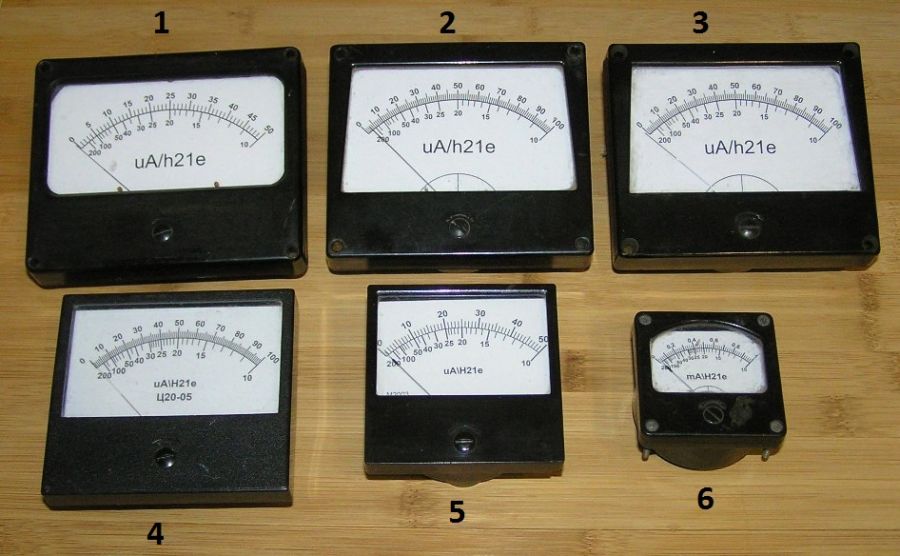

1. Головка М24 размером 126х105 мм с током полного отклонения 150 мкА – 300 грн
2. Головка М906 размером 120х105 мм с током полного отклонения 100 мкА – 300 грн
3. Головка М906 размером 120х105 мм с током полного отклонения 114 мкА – 300 грн
4. Головка Ц20-5 размером 100х90 мм с током полного отклонения 150 мкА – 300 грн
5. Головка М2003 размером 80х80 мм с током полного отклонения 50 мкА – 300 грн
6. Головка М4205 размером 60х60 мм с током полного отклонения 1 мА – 200 грн
Подробнее см. здесь https://us5msq.com.ua/forum/viewtopic.php?f=23&t=531
В общем-то, измерительная головка подходит любая с током максимального отклонения от 50мкА до 5мА. Лучше со шкалой большего размера, что повысит точность снятие показаний. В качестве измерительной головки можно применять не только встроенную, но и внешнюю, например тот же стрелочный тестер, конструктивно выполнив измеритель Н21е в виде приставки к нему. Единственно, что потребуется при замене головки - это пересчитать величины резисторов R27 и R28 (в среднем положении движка)для получения предела измерения 2.5В. Например, для головки с током полного отклонения 50 мкА R27=43кОм и R28=10кОм, а при 1 мА R27=1,8кОм и R28=1кОм и т.д.

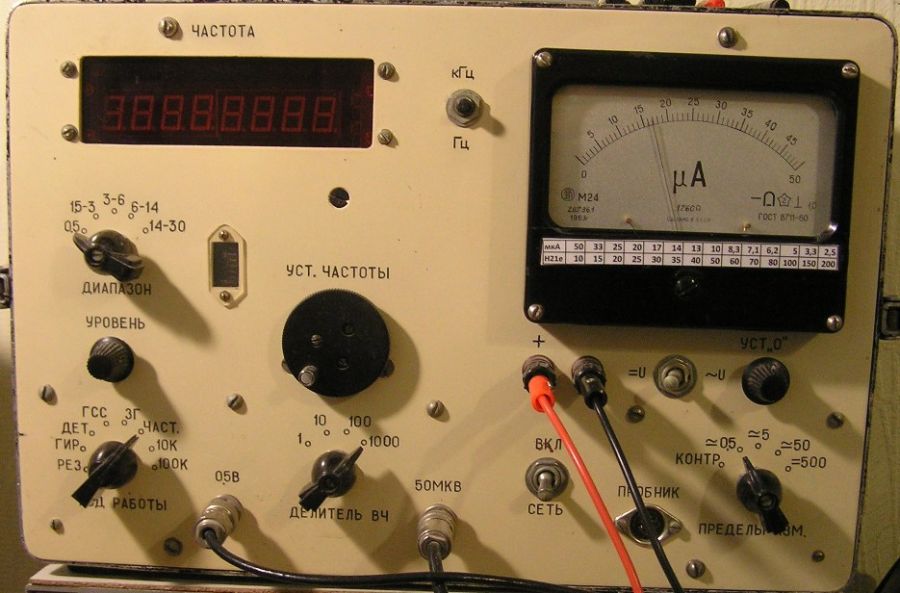

И совсем не обязательно переделывать головку под новую шкалу. Например, я на первых порах использовал в качестве измерительной головки встроенные вольтметр Универсального прибора коротковолновика, просто подклеив ему табличку соответствия значений Н21е показания шкалы. на фото показа результат измерения Н21е=30 транзистора КТ819г. Такую табличку для разных видов шкал я составил в Excel, скачать которую можно по приведённой выше ссылке. Но всё же лучше, комфортнее и информативнее, сделать и наклеить нормальную шкалу. Архив разработанных мной чертёжей шкал для приборов М24, М906, М2003,М4205, Ц20 и Ц20-05 формате pdf можно скачать там же по ссылке. При покупке набора можно у меня заказать распечатку одну из перечисленных выше шкал.

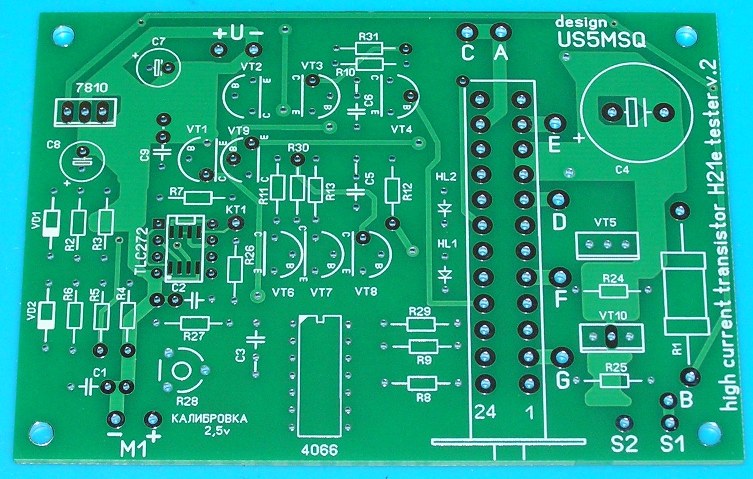

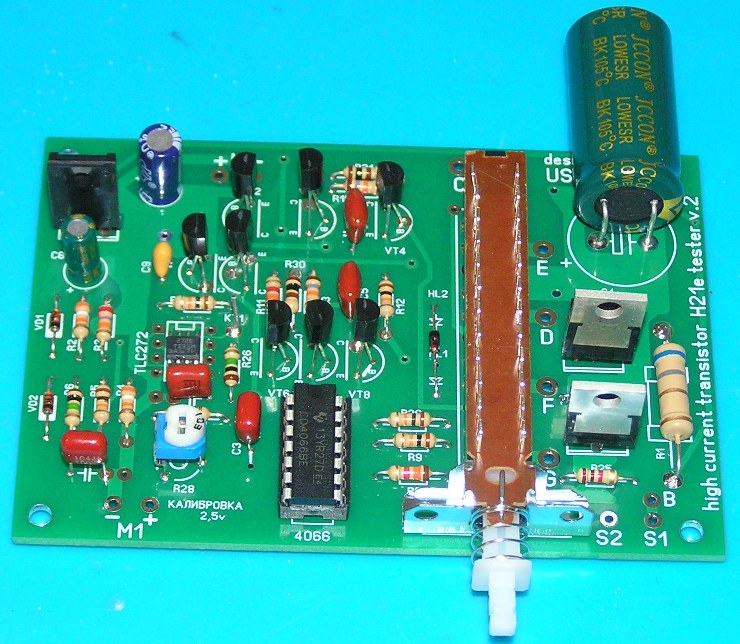

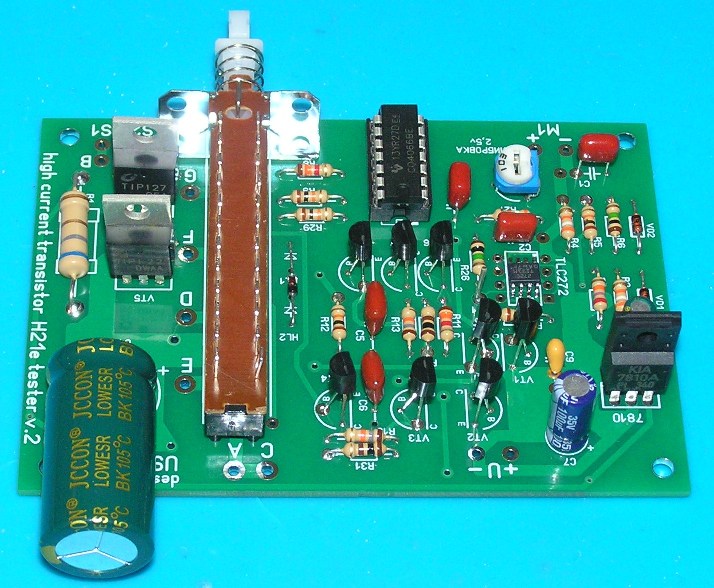

Фото собранной из набора платы и процесса испытаний всей конструкции на фото ниже
Отправка заказа производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. По вопросу приобретения обращаться по адресу: [email protected]
Смотрите другие мои объявления, все они актуальны. Ссылка вверху страницы.
